        Cleer是来自美国加州声学音响品牌,由音频行业资深设计师、工程师组成核心团队,产品屡获包括红点设计奖、CES科技创新奖在内的全球各类大奖,拥有多项专利技术。



        此次我爱音频网为大家带来了Cleer FLOW降噪头戴蓝牙耳机,这款产品与此前拆解的CleerENDURO100头戴蓝牙耳机相比,外观结构设计上类似,但整体品质感上更强,并且在配置上有着很大的不同。Cleer FLOW采用了混合降噪技术,支持主动降噪功能、环境模式;内置40mm无铁喇叭单元,拥有Hi-Res高保真音频认证。



        高通蓝牙芯片,支持aptx、 AAC、 LDAC音频编解码;采用触控操作,支持点击、滑动多种操控"方式;内置灵敏传感器,支持佩戴检测功能;还支持通话降噪, NFC一触即连等功能;开启降噪及蓝牙,电池续航时间约20小时。下面就来看看这款产品的内部构造吧~



一、Cleer FLoW降噪头戴蓝牙耳机开箱

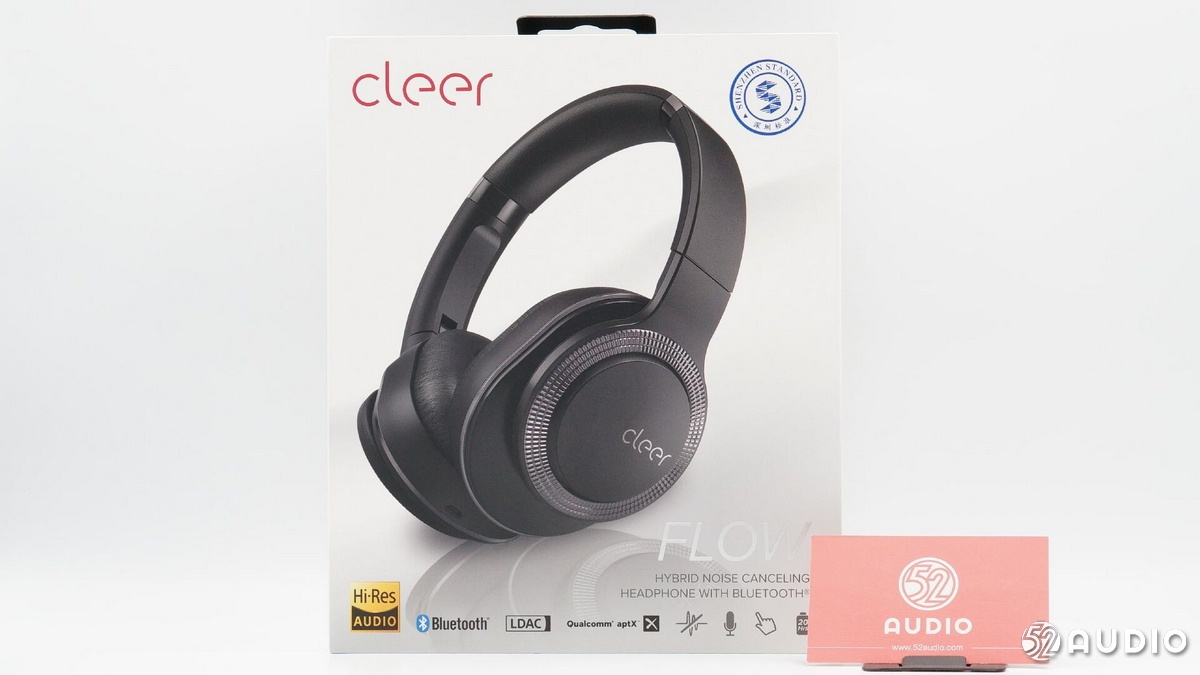

       包装盒正面上方有cleer品牌LOGO和深圳标准认证标志。中间是产品外观渲染图。下方有Hi. Res AUDIO认证,蓝牙、LDAC、高通aptX标志,以及降噪、麦克风、触控操作、20n续航产品功能特点。



        大家可能对深圳标准认证比较好奇,据了解,这是深圳市在全国率先实施质量强市战略,努力打造深圳质量而推动创立的先进质量标准认证,是高端产品、先进技术、卓越管理和优质服务的品牌象征,在若干重点领域成为国际标准引领者,树立中国质量新标杆。深圳标准的加持,说明FLOW这款产品质量值得期待。





         包装盒背面有产品名称Cleer FLow,图文介绍的多项产品功能特点,以及详细介绍的无铁镁合金振膜喇叭,以及产品部分参数信息和蓝牙、NFC、 LDAC、高通aptx,AAC标志。

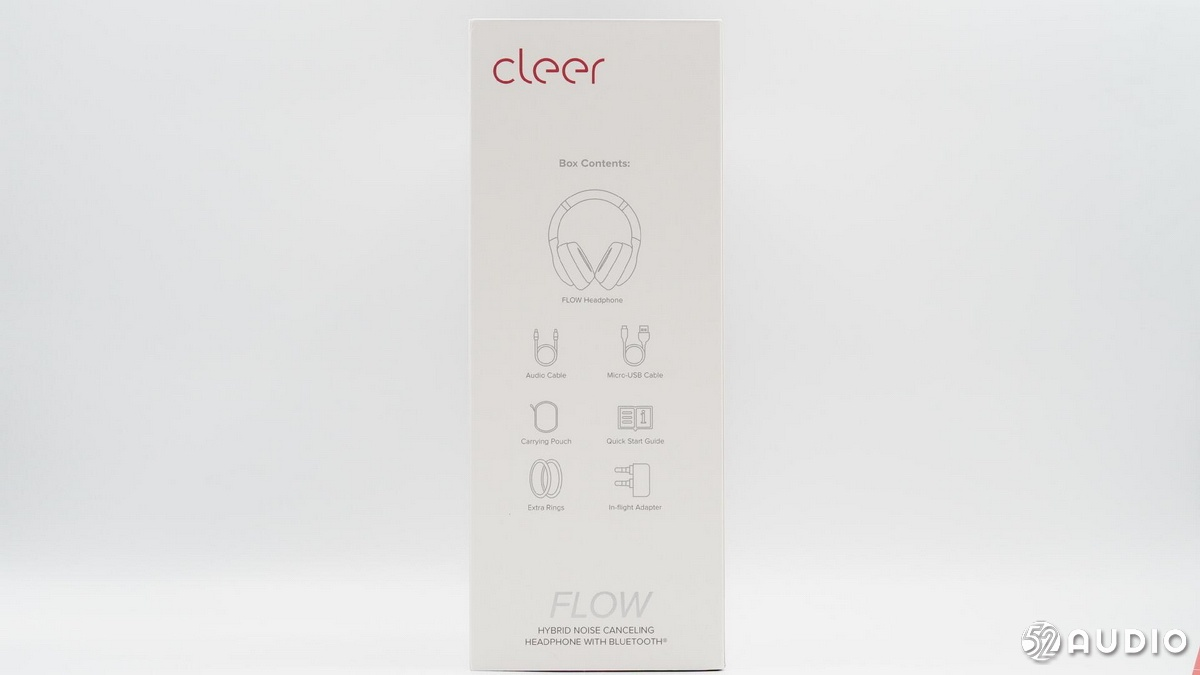

         侧边有图示的包装盒内产品及配件信息。





         包装盒内有收纳盒、产品说明书和可更换的金属装饰环配件。耳机盒其余配件置于收纳盒内。





        打开装饰环包装盒,金属装饰环固定在盒内的斧型海绵上。

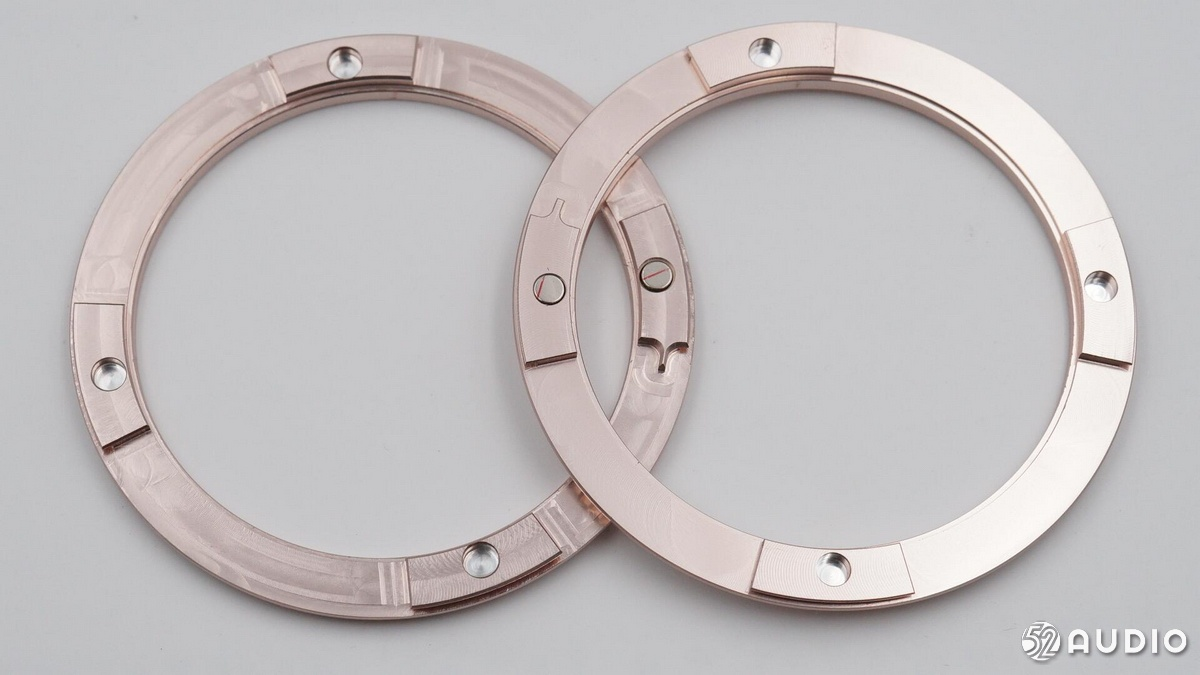

        金属装饰环正面一览。





        金属装饰环背面一览。





        金属装饰环磁吸磁铁特写,左右环上各有一颗。

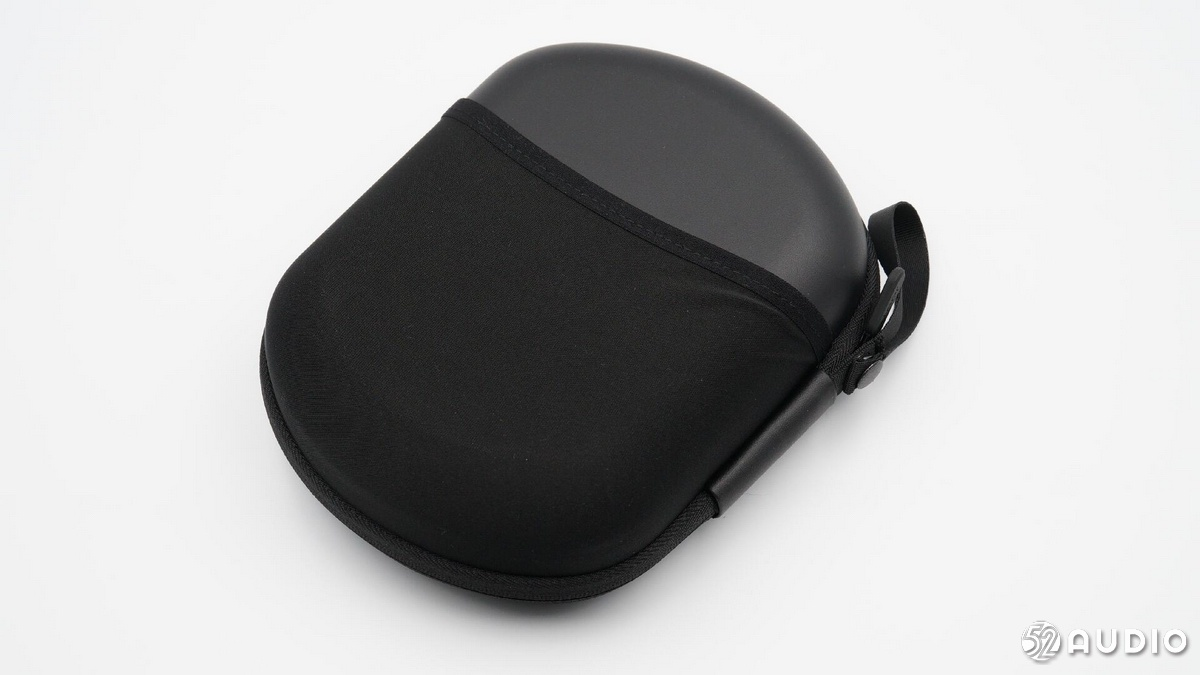

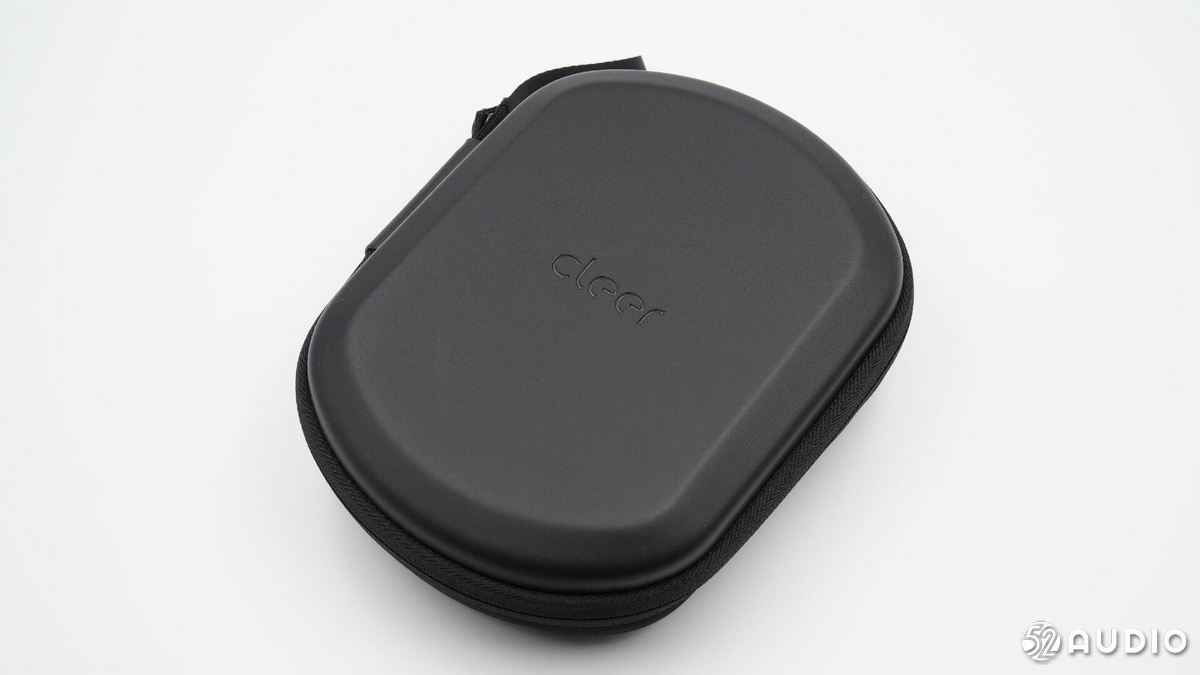

        收纳盒正面有压印的cleer品牌LOGO.





        收纳盒背面有具有弹性的编织袋。

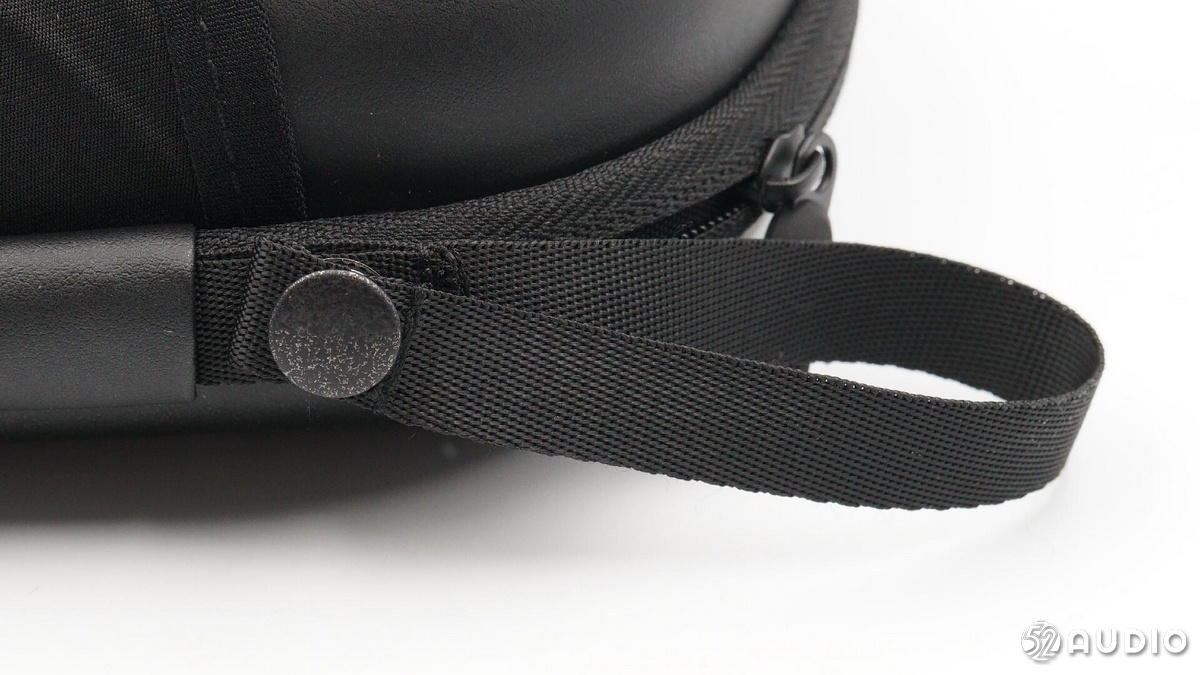

        收纳盒便携带特写。

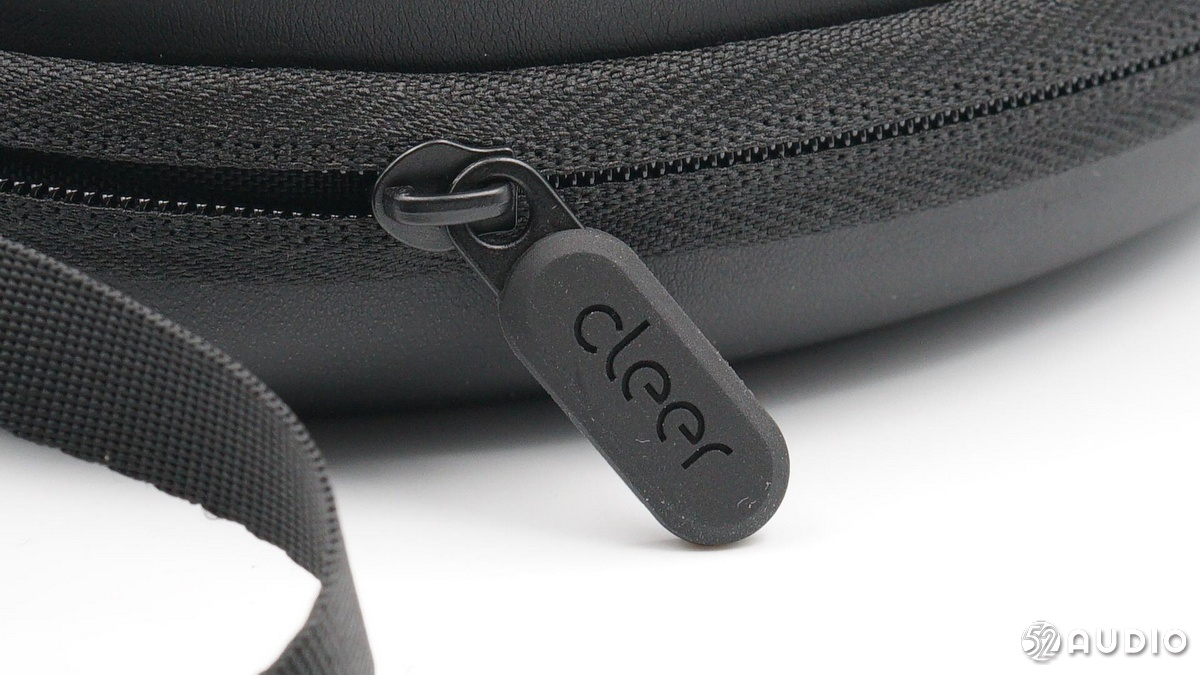

       收纳盒拉链特写。





        收纳盒内物品有耳机、音频线、Micro-USB充电线、飞行转换头,以及干燥剂。

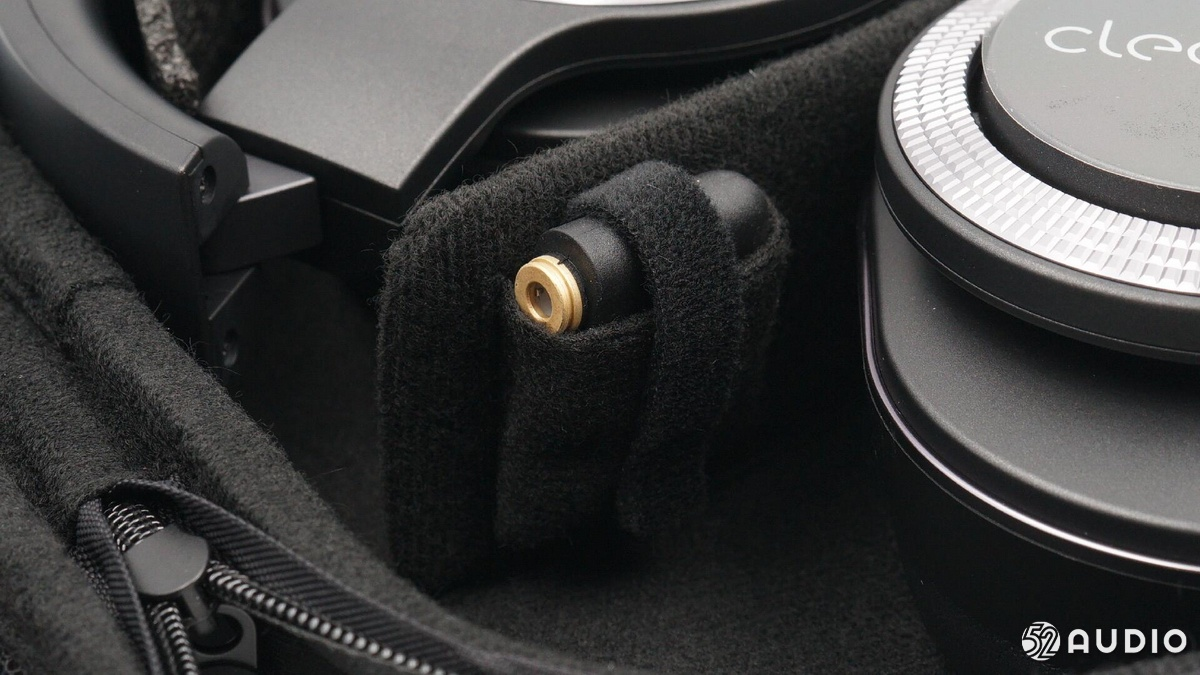

        飞行转换头置于单独的小袋内。

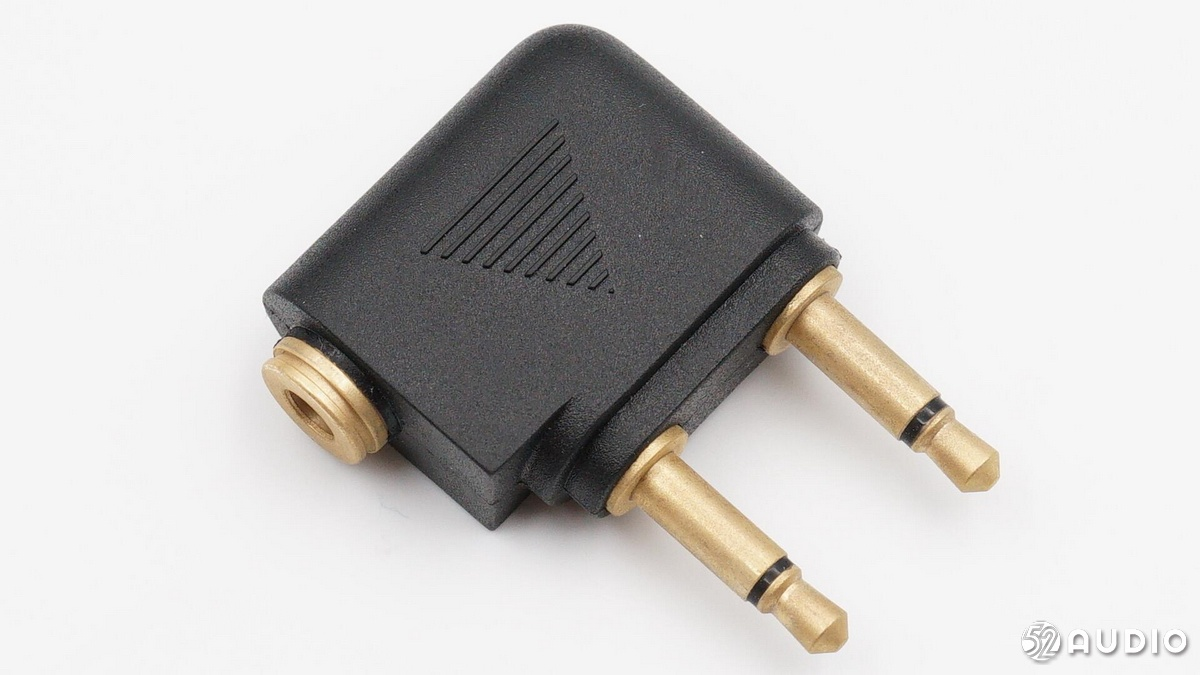

        飞行转换头特写。

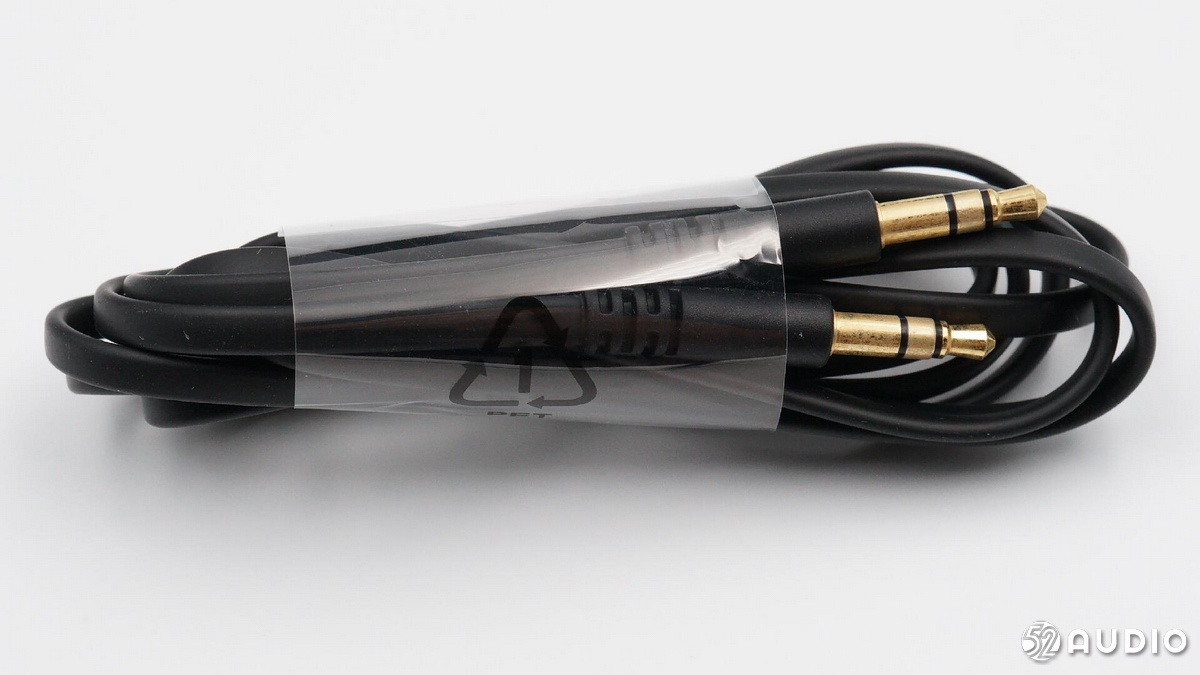

         3.5mm to3.5mm音频线。

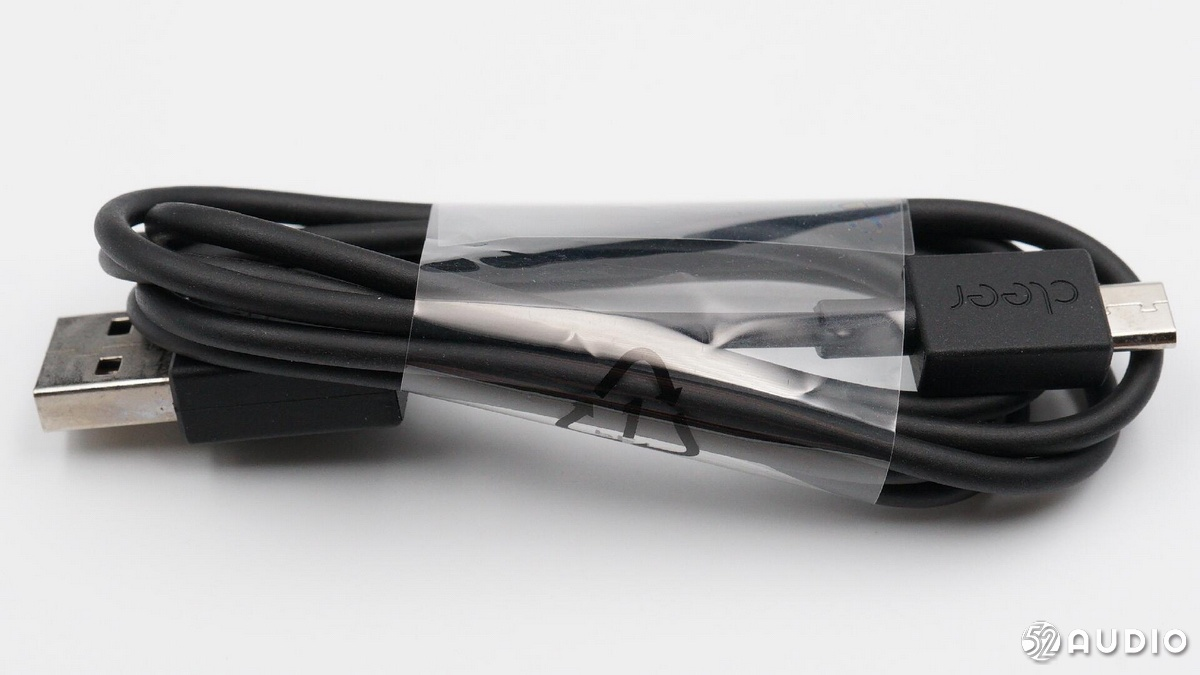

         USB-A to Micro-USB充电线。





        耳机收纳盒内状态展示。

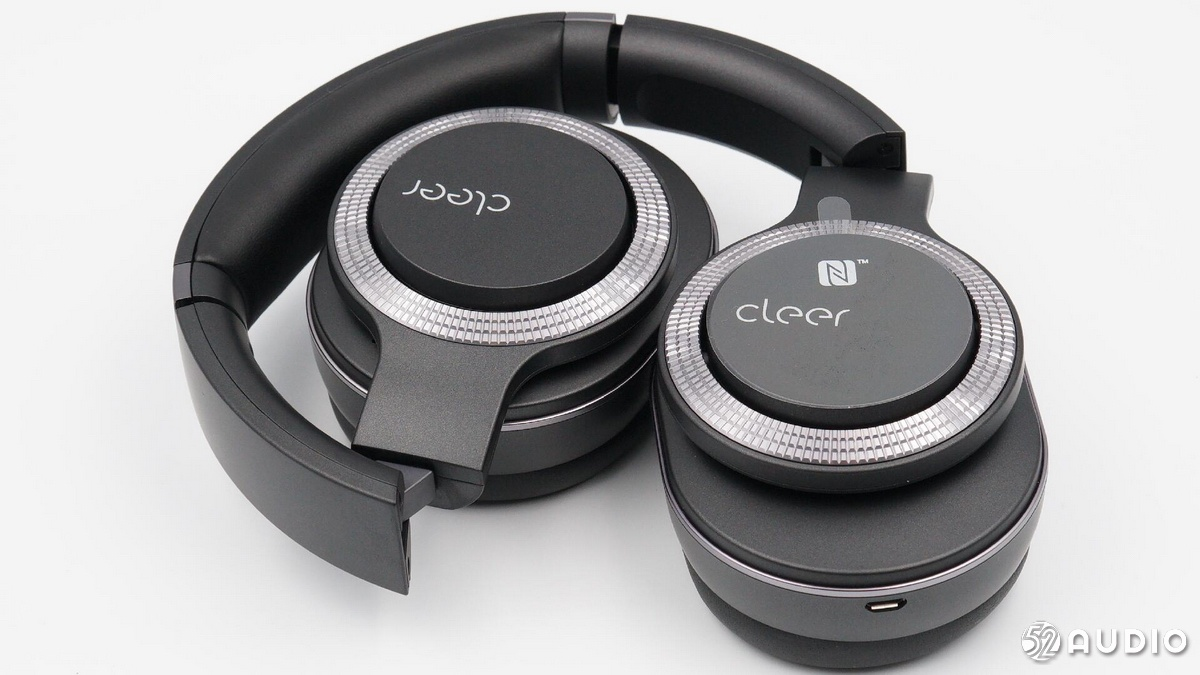

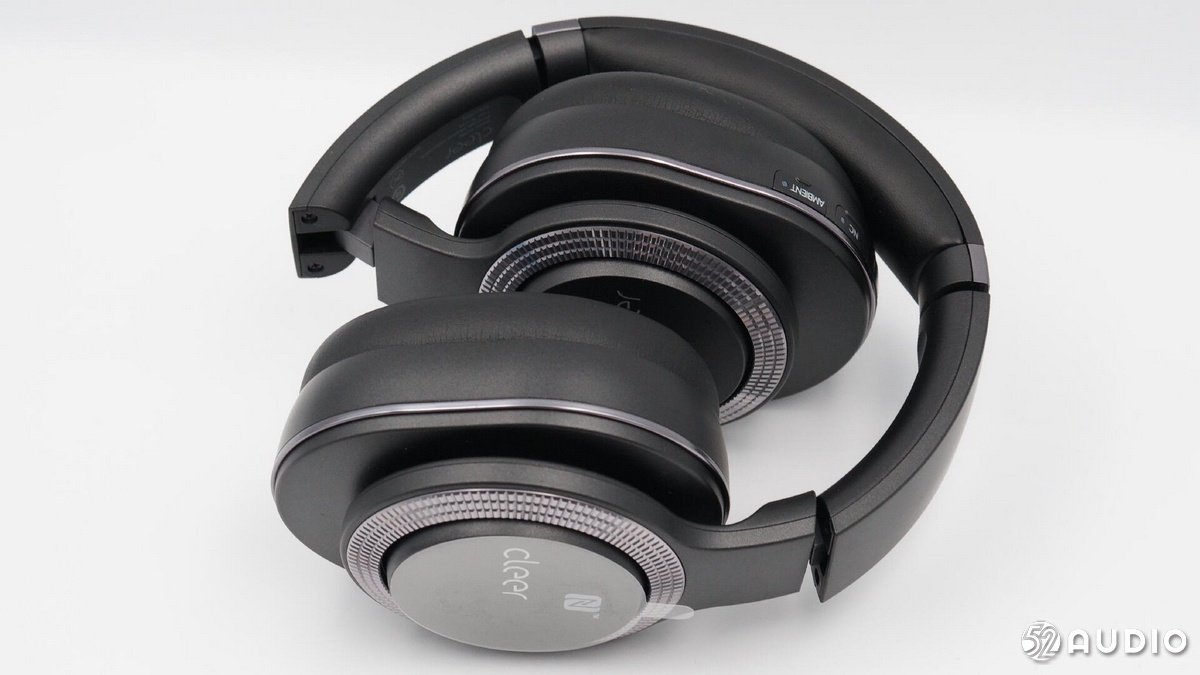

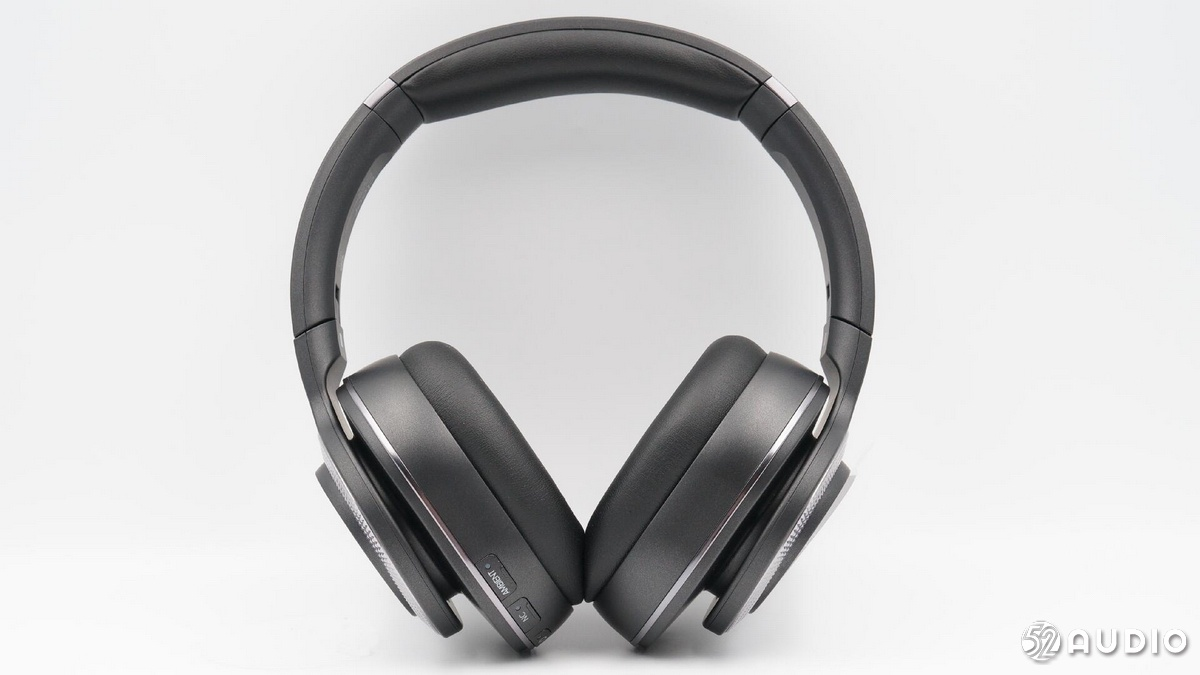

          耳机折叠状态展示。

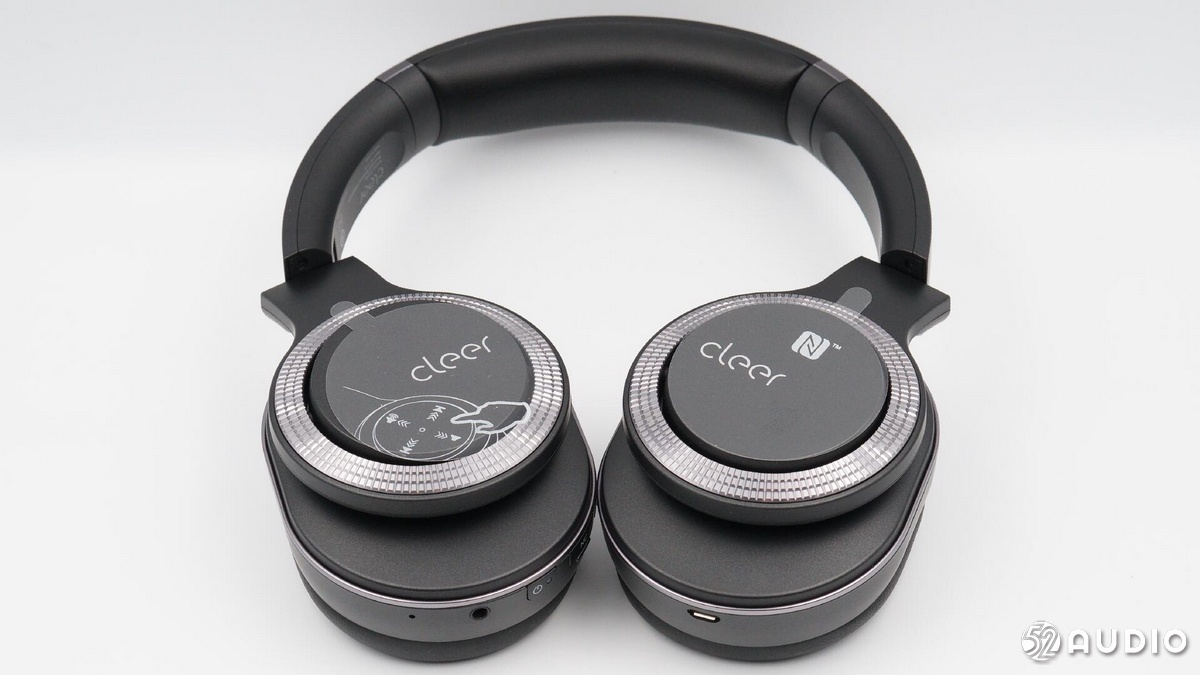

          耳机平躺状态展示。





          耳机佩戴状态展示。

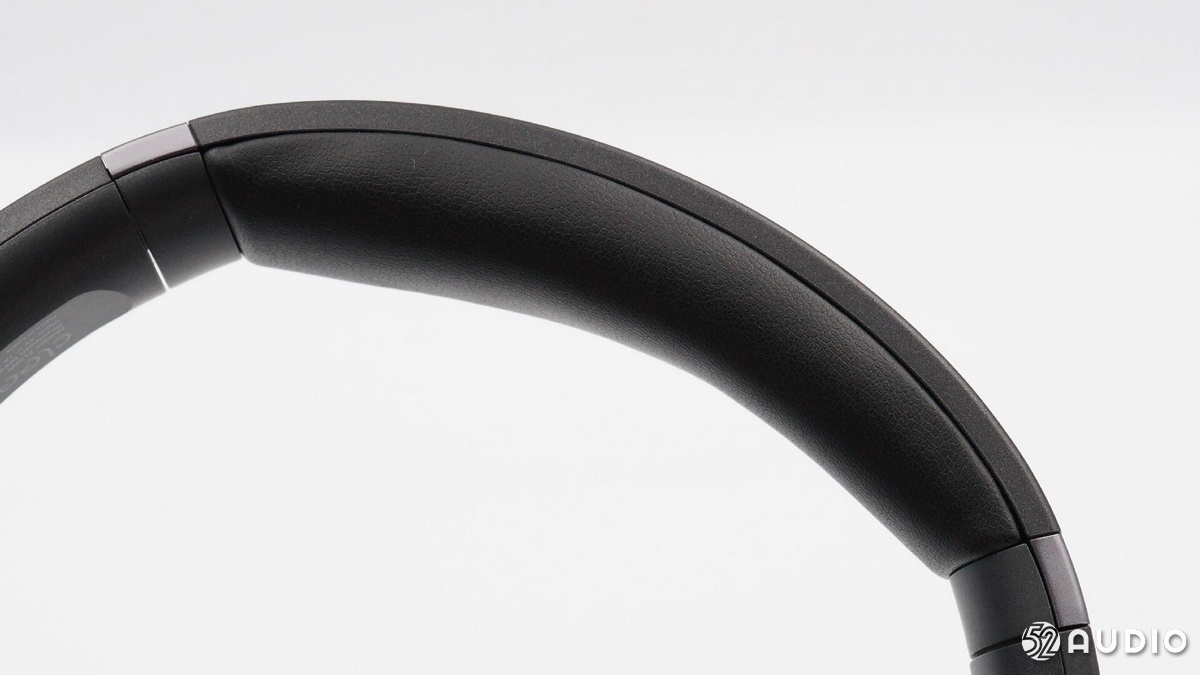

       耳机头梁顶部内侧有柔软的头垫。

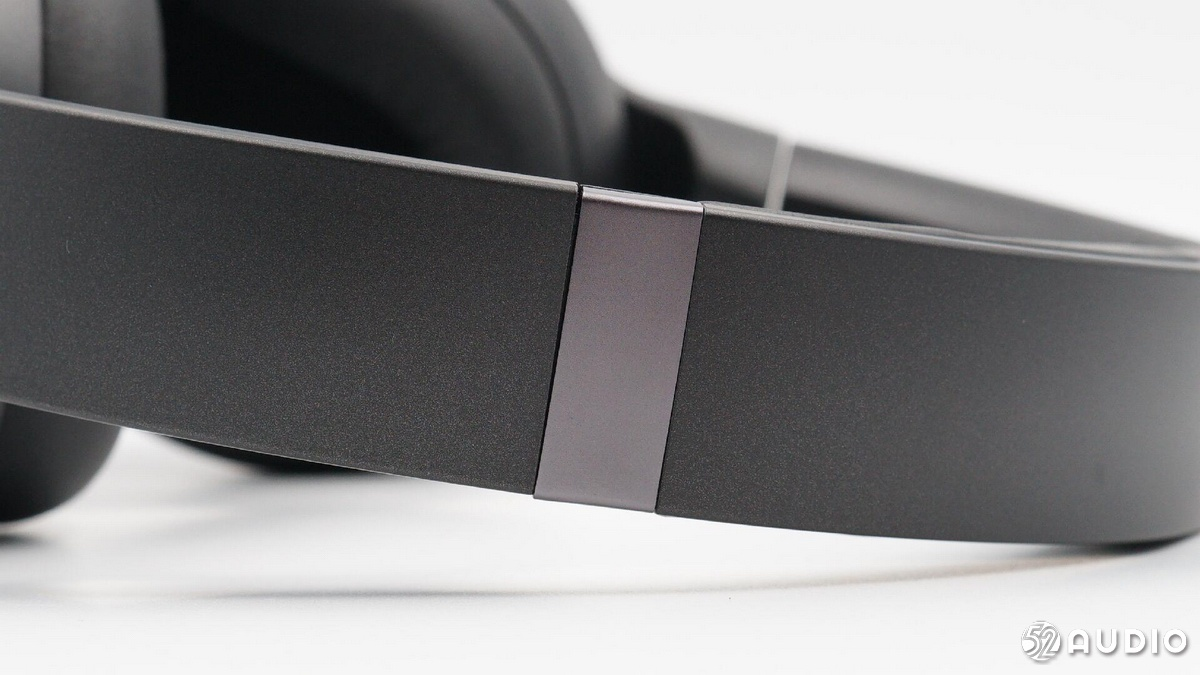

       头梁伸缩结构处设计有不同颜色的装饰环。

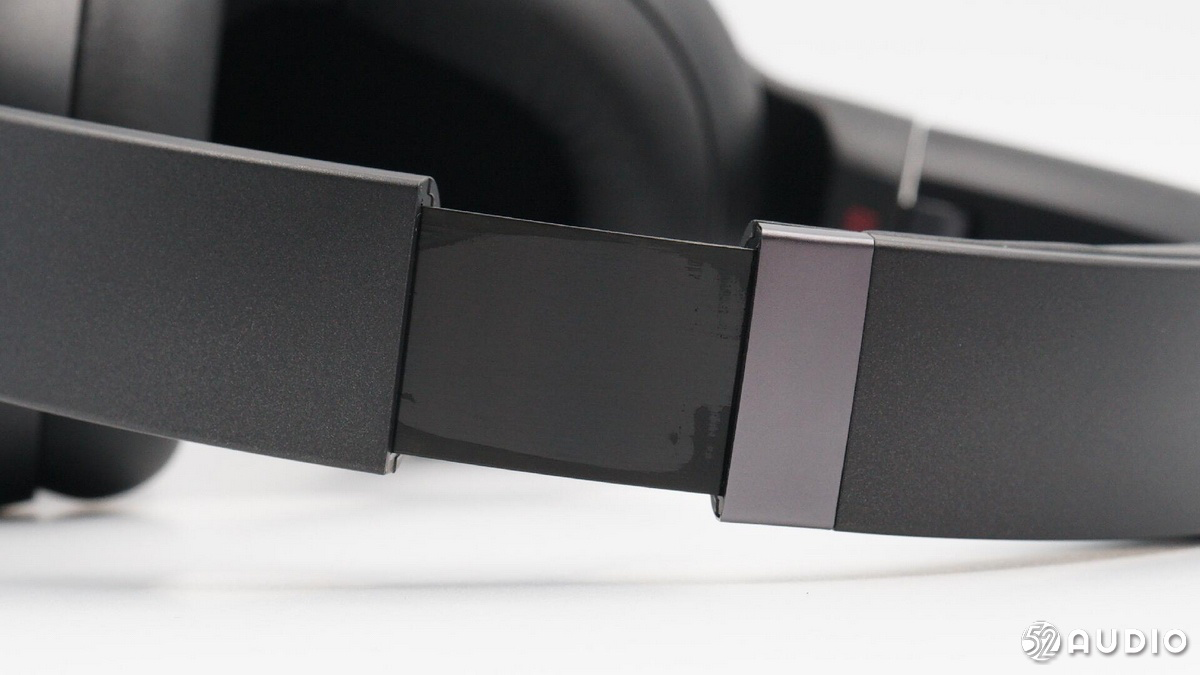

        头梁拉伸状态展示。





        耳机转轴结构特写,可实现左右旋转和向内折叠功能。

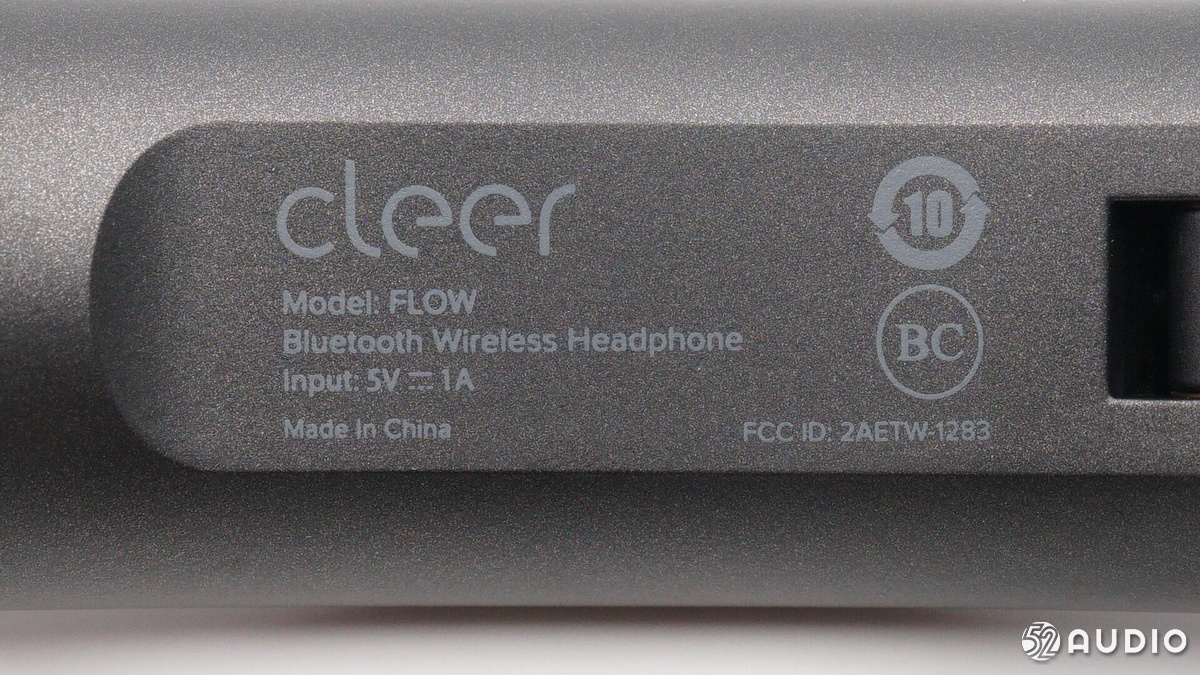

          头梁内侧印制信有cleer品牌LoGo,型号: FLOW, Input: 5V-1A, FCC ID: 2AETW1283,以及中国制造等信息。

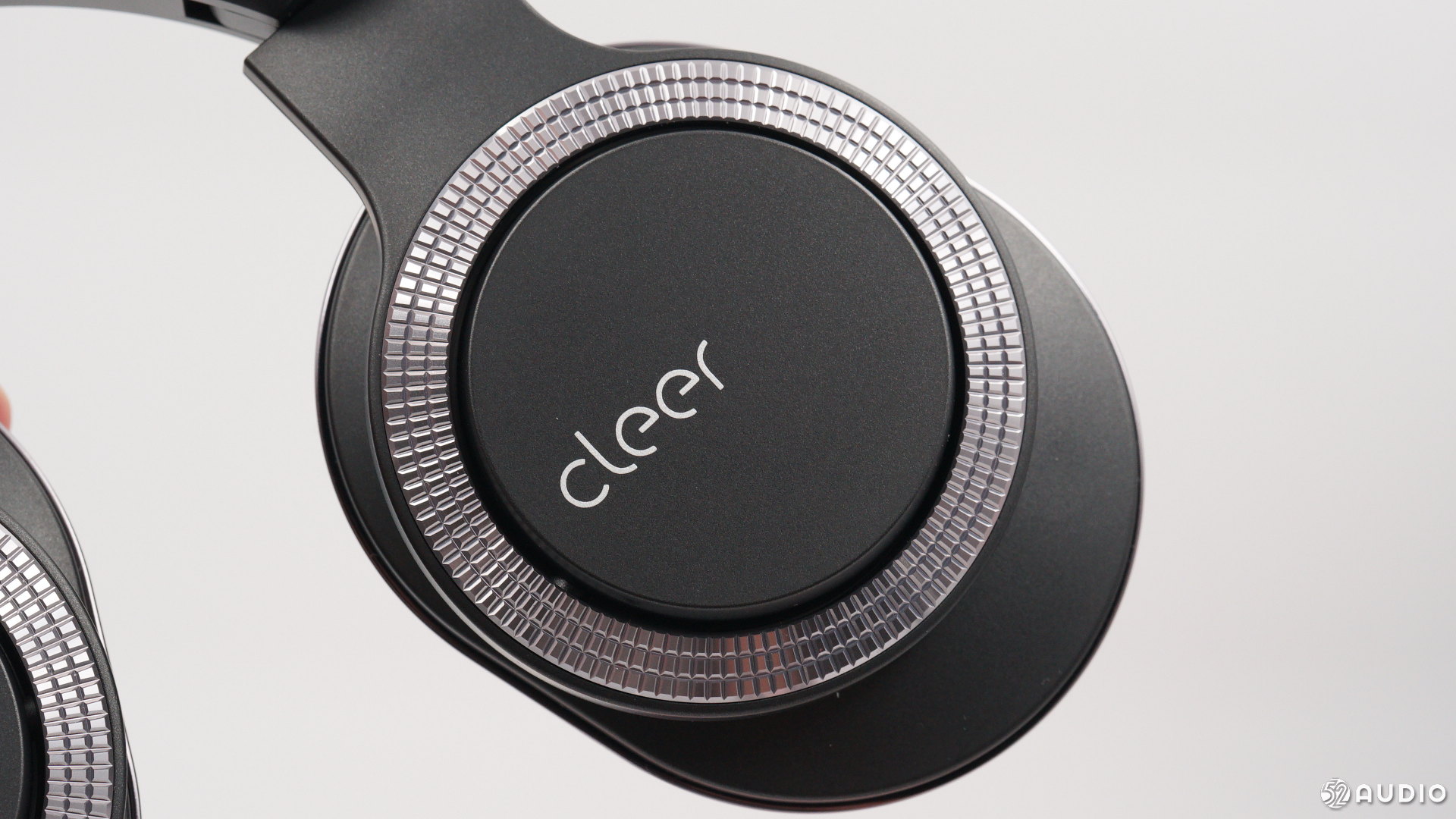

         右耳背板上靠左位置印有cleer品牌LOGO.

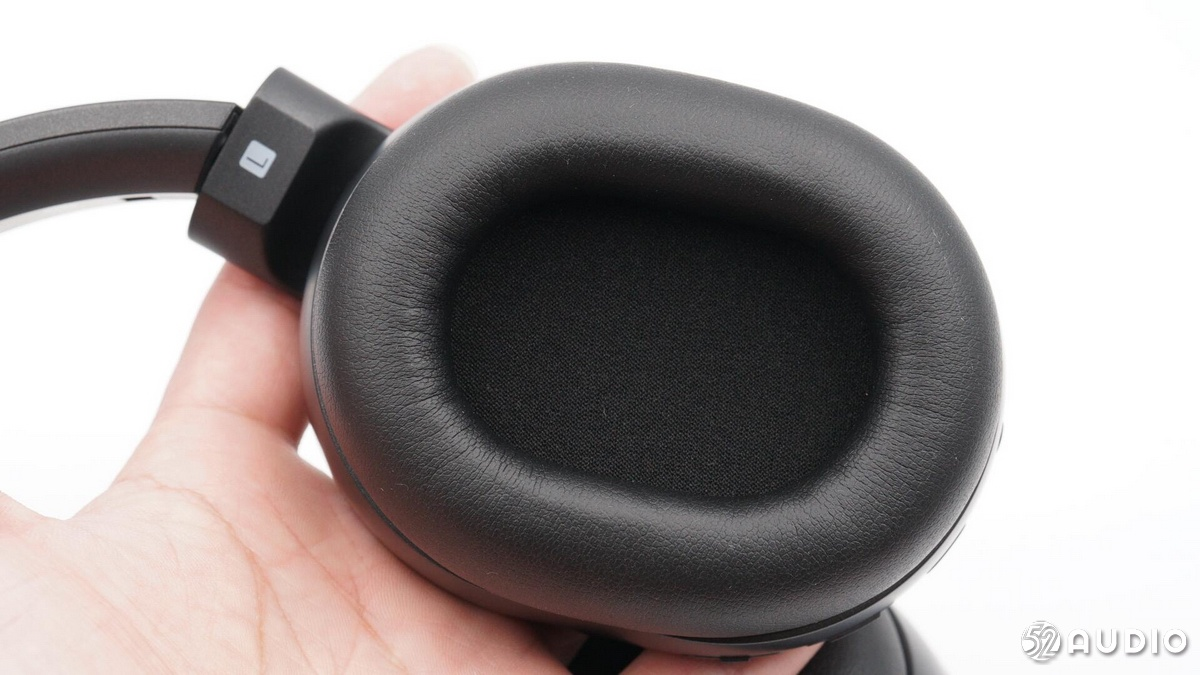

         右耳耳罩特写,采用惰性记忆海绵及蛋白皮材质。





         降噪麦克风开孔特写,用于收集外部噪音。

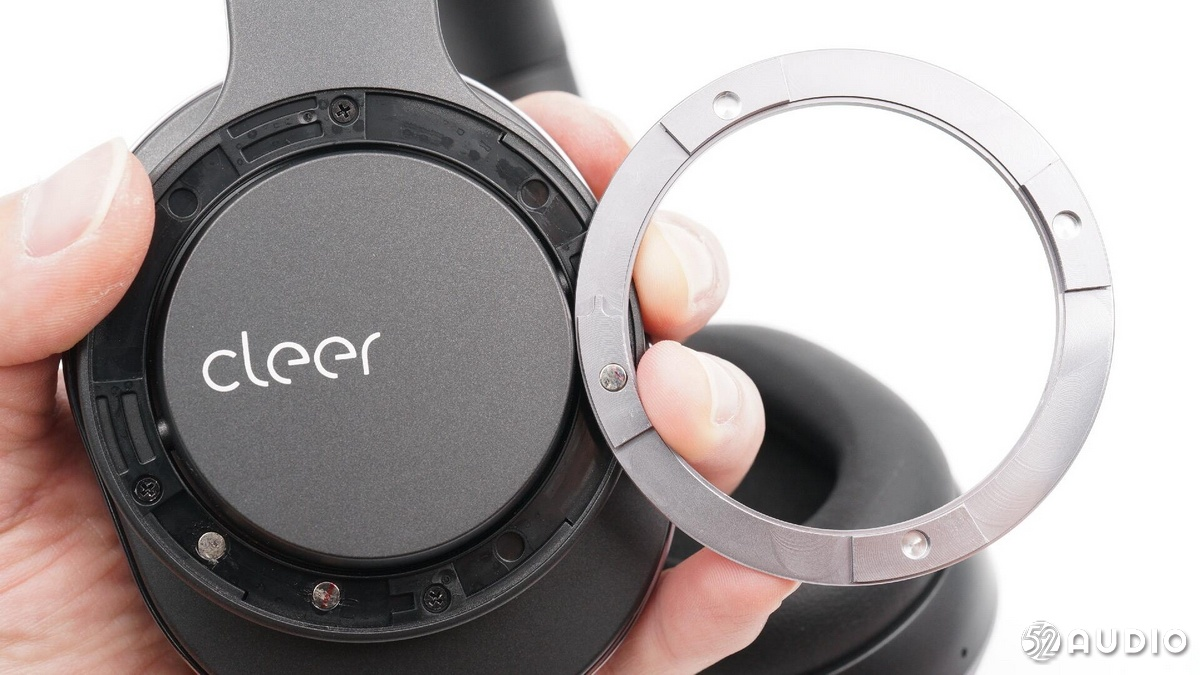

         耳机背部金属装饰环采用磁吸方式贴合,可自由更换。





         耳机上用于吸附装饰环的磁铁特写。

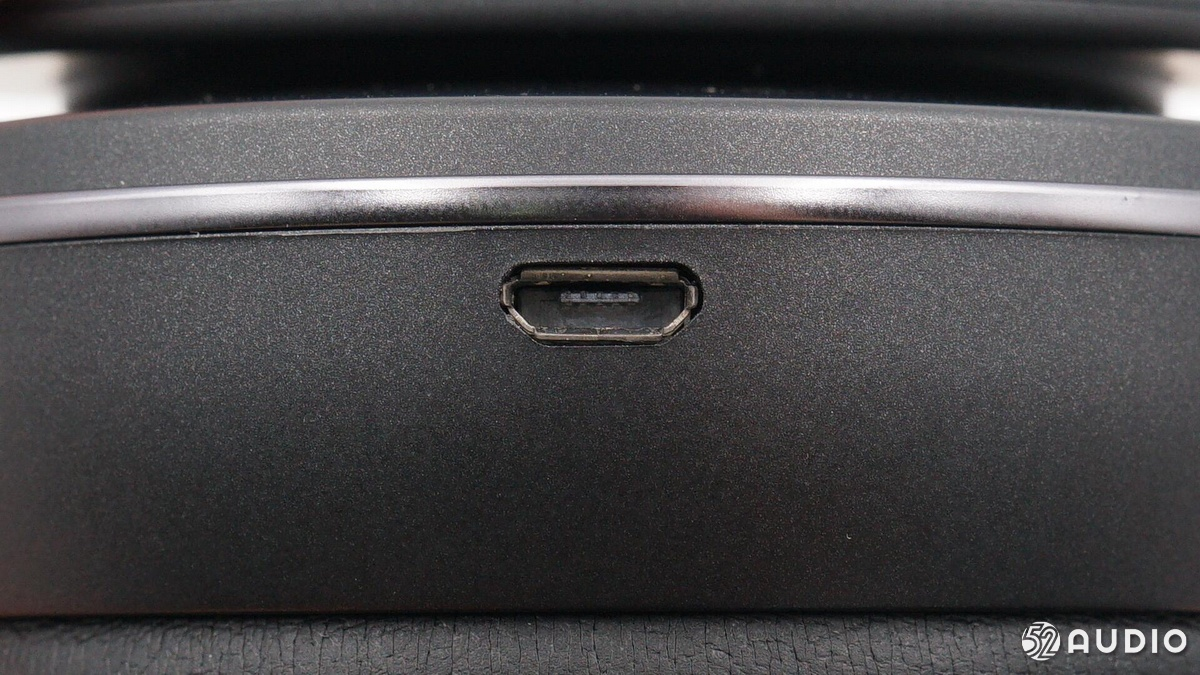

          Mircro-USB充电接口特写。





        左侧耳机背面特写, cleer品牌LOGO位于靠右位置与右耳相区别。





        左耳耳罩特写,转轴结构处有L/左标识。

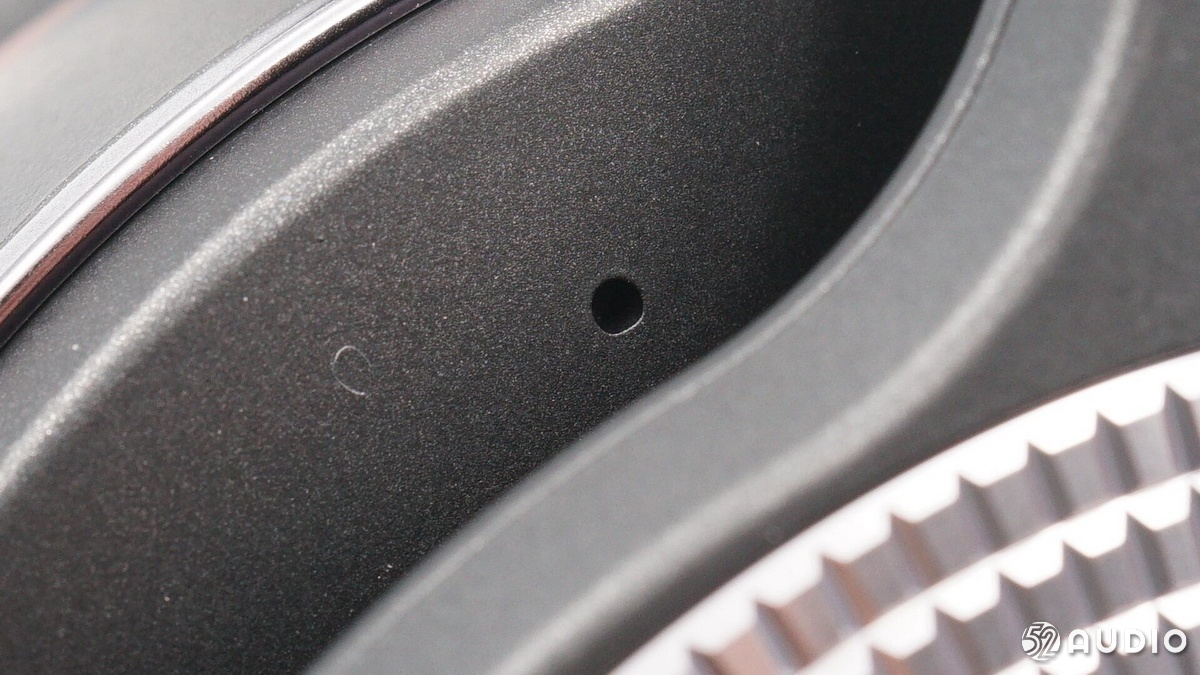

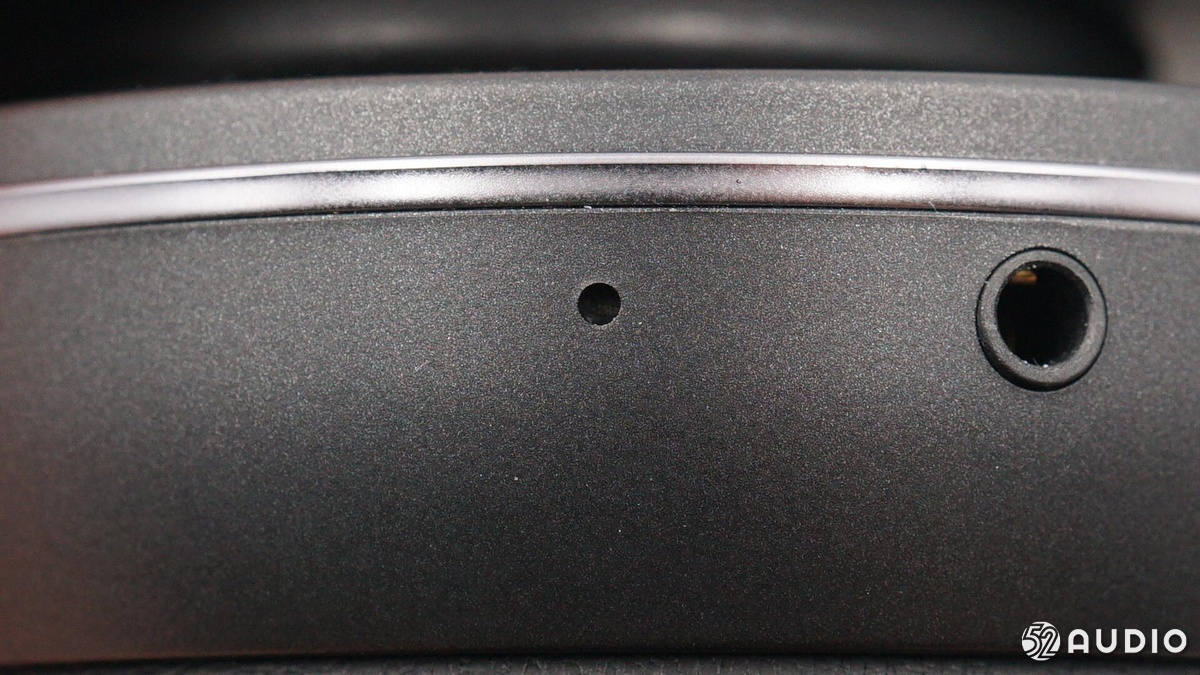

        麦克风开孔特写。

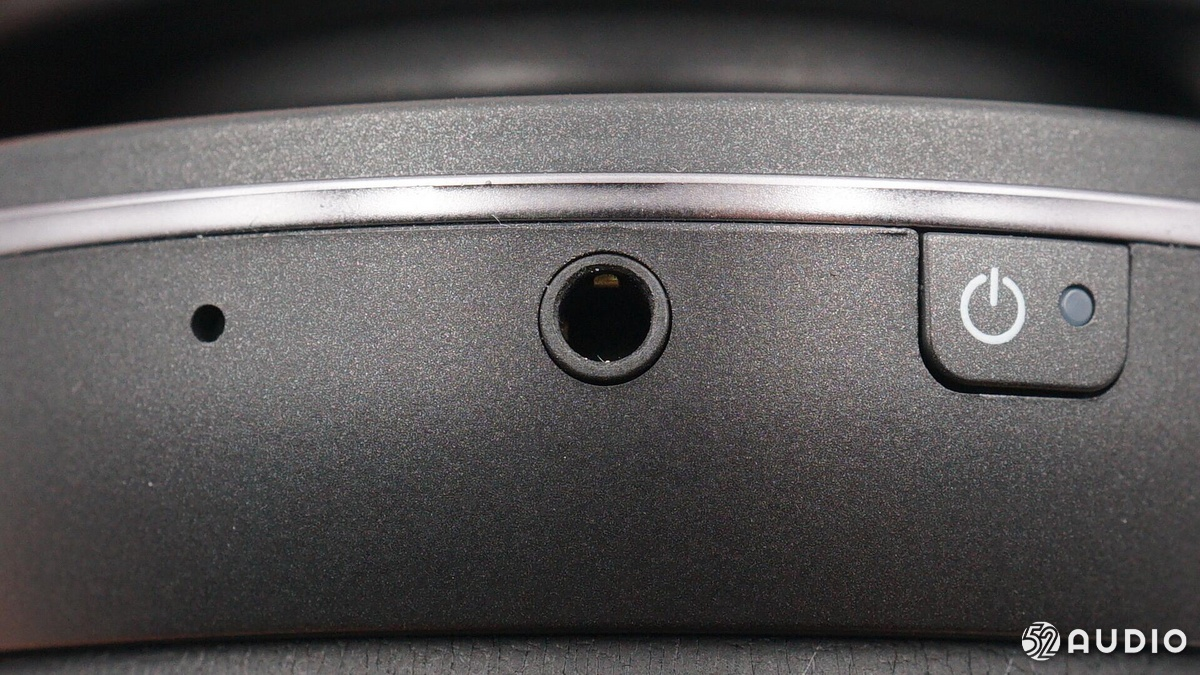

        3.5mm音频线接口特写。

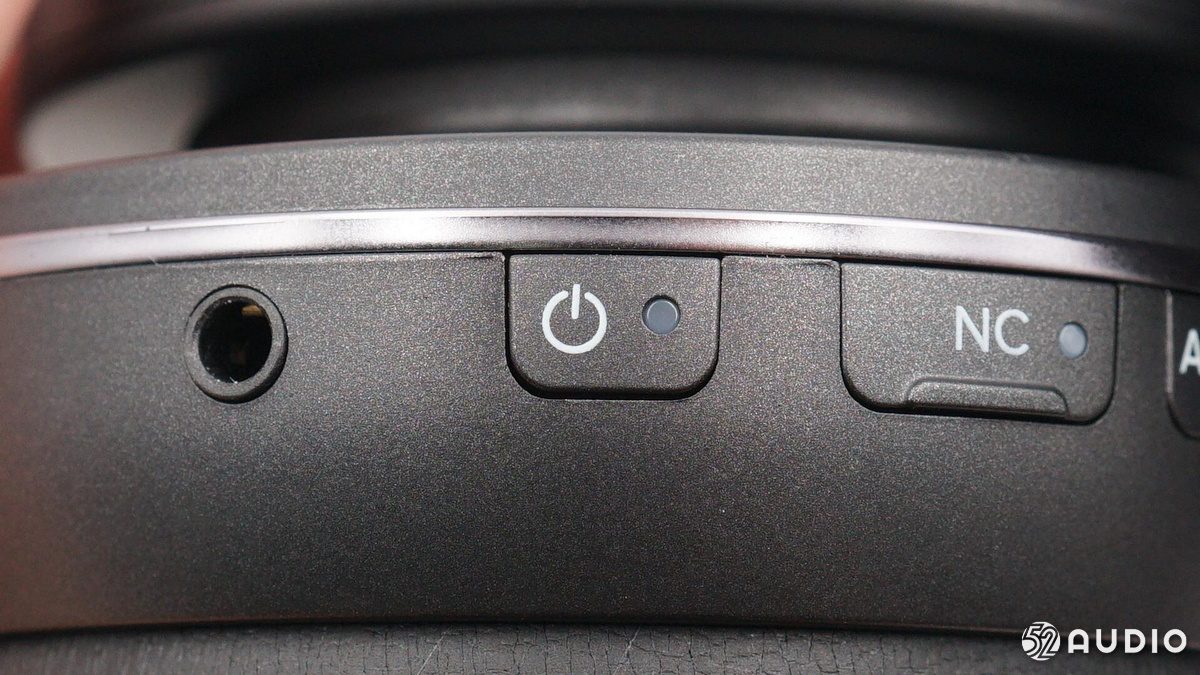

       电源开关键特写，旁边设置有指示灯。

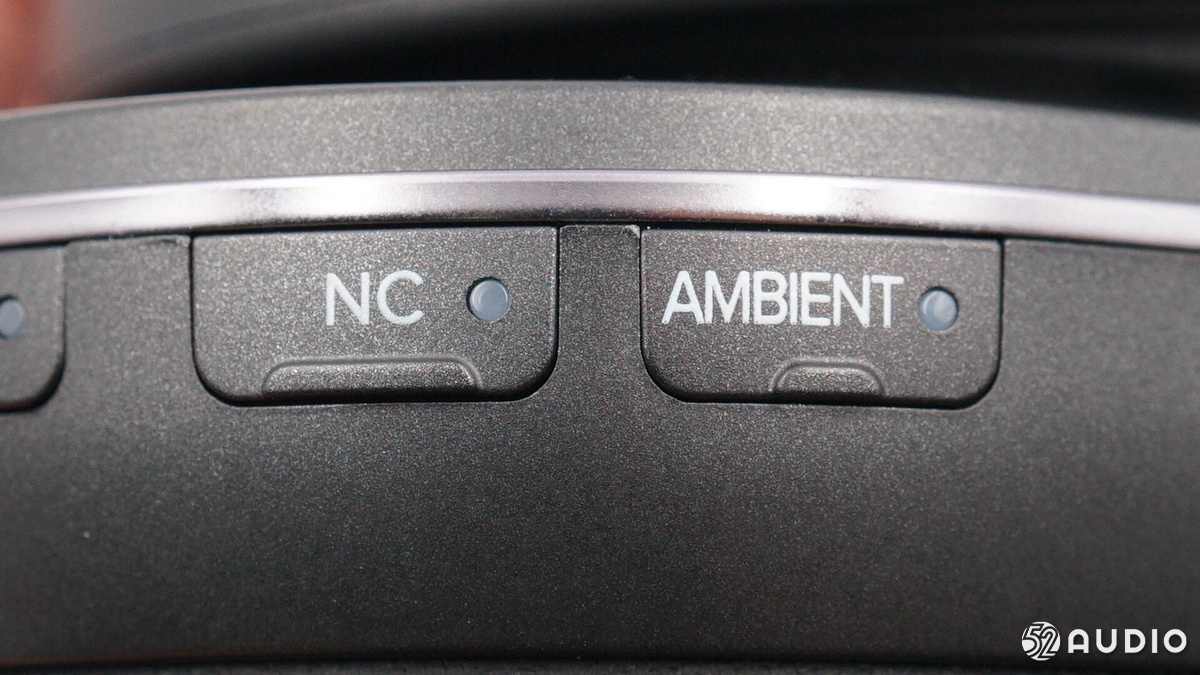

        降噪和环境声开关, AMBIENT环境音开关支持点击和长按两种模式。

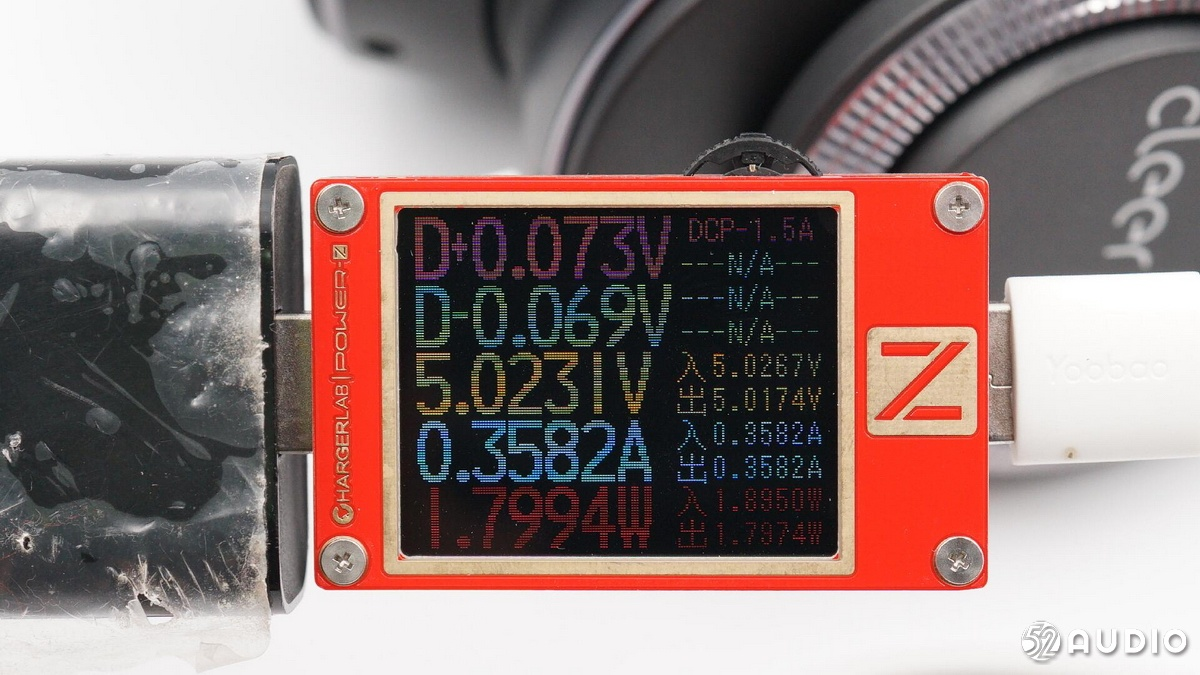

        我爱音频网采用ChargerLAB POWER-Z KTO02便携式电源测试仪对Cleer FLOW降噪头戴蓝牙耳机进行有线充电测试,输入功率约为1.80w.



二、Cleer FLOW降噪头戴蓝牙耳机拆解





        来到拆解部分,首先取掉两只耳罩。

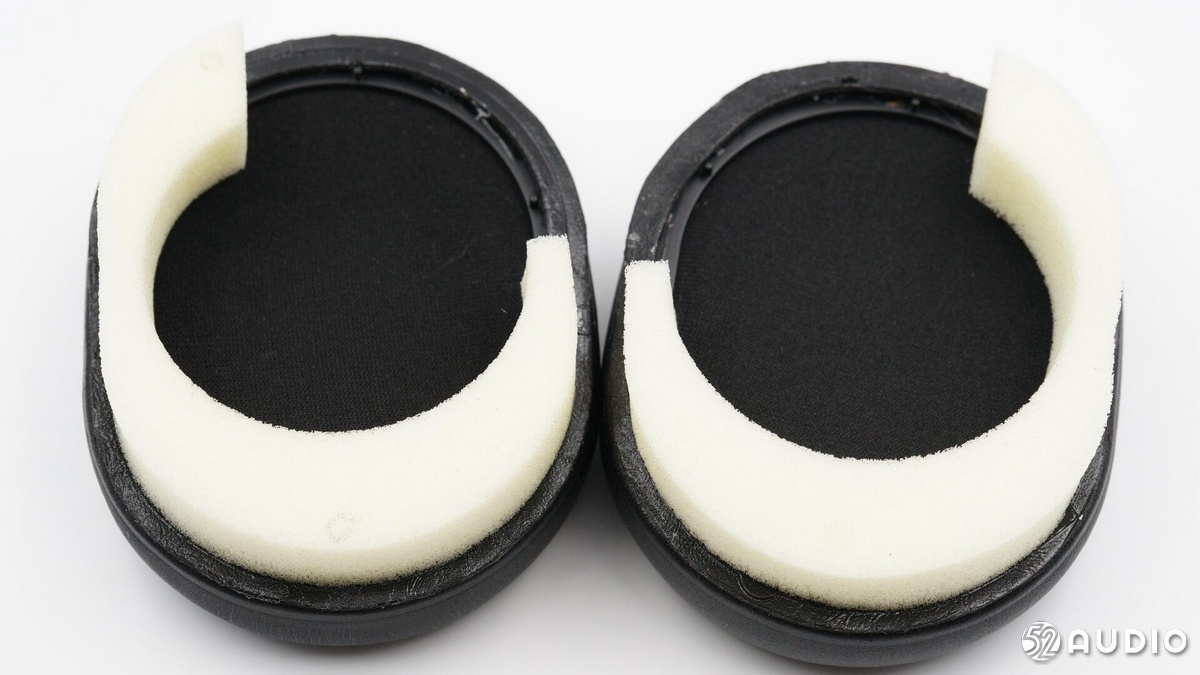

       耳罩内侧还有环状的填充海绵。

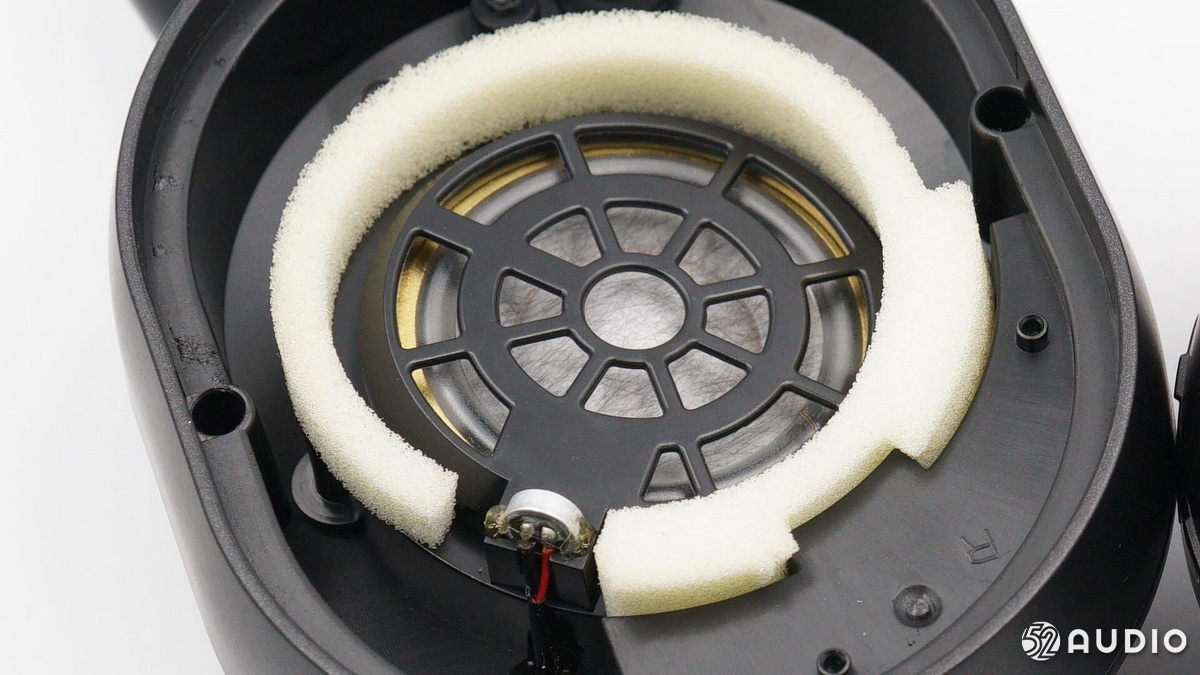

       扬声器框架呈现一定的倾斜角度放置,周围也有一圈海绵。

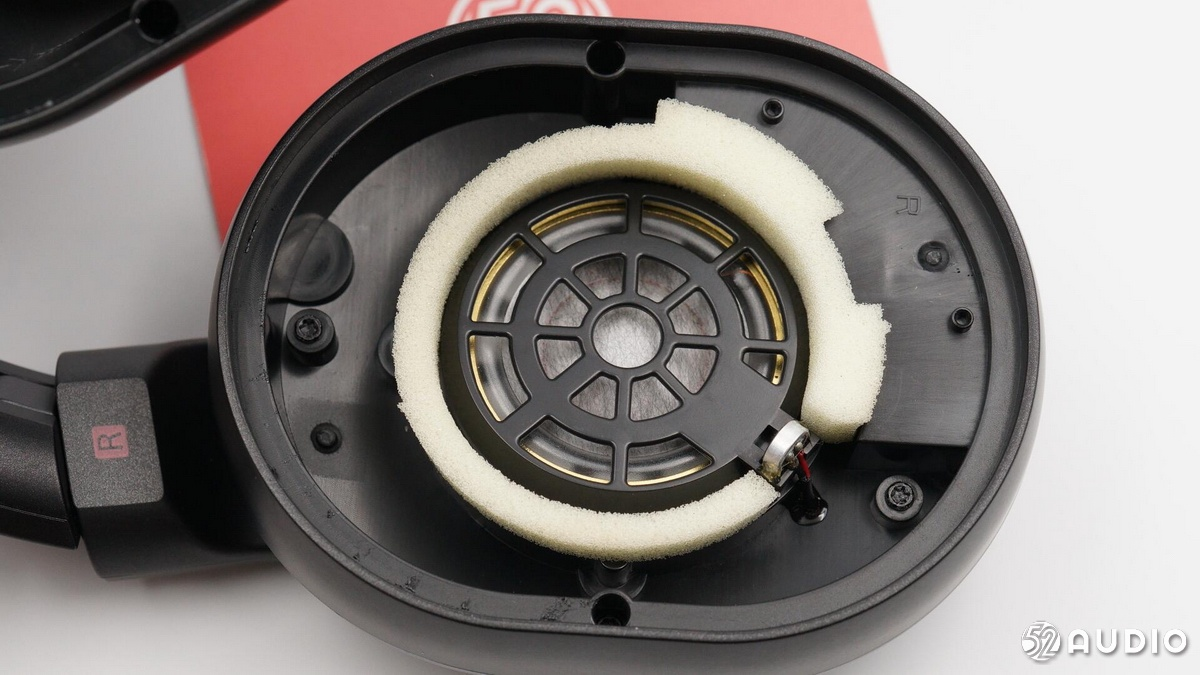

        右耳内部结构一览。

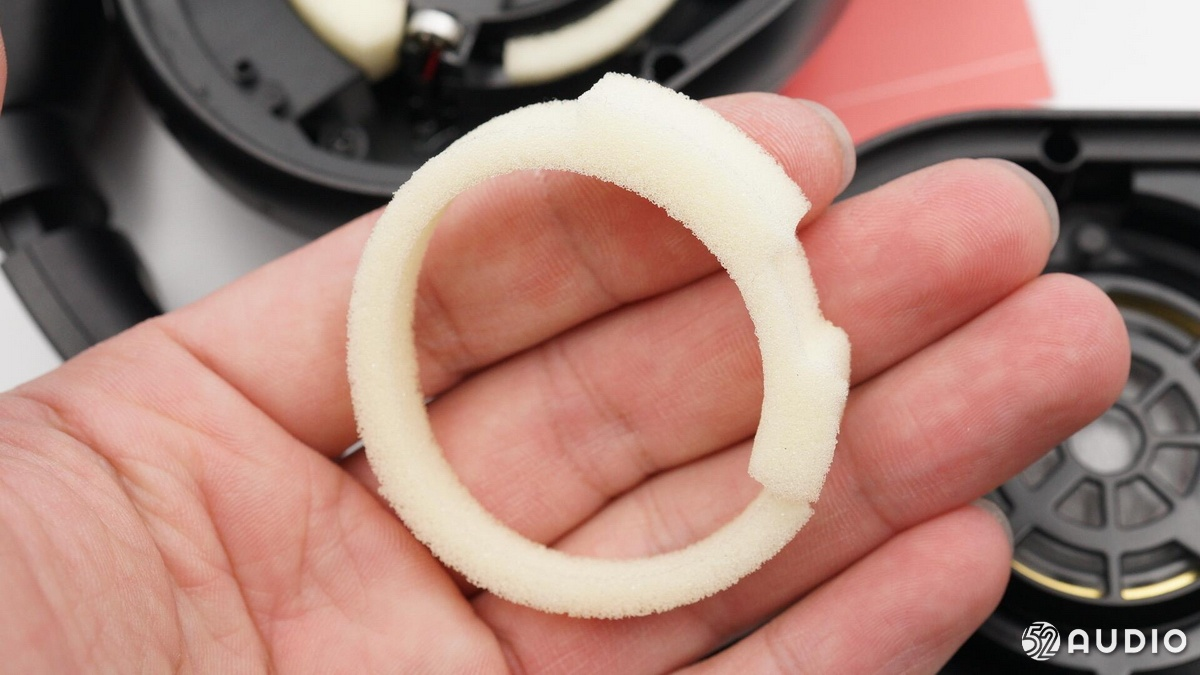

        扬声器周围环绕的海绵特写。

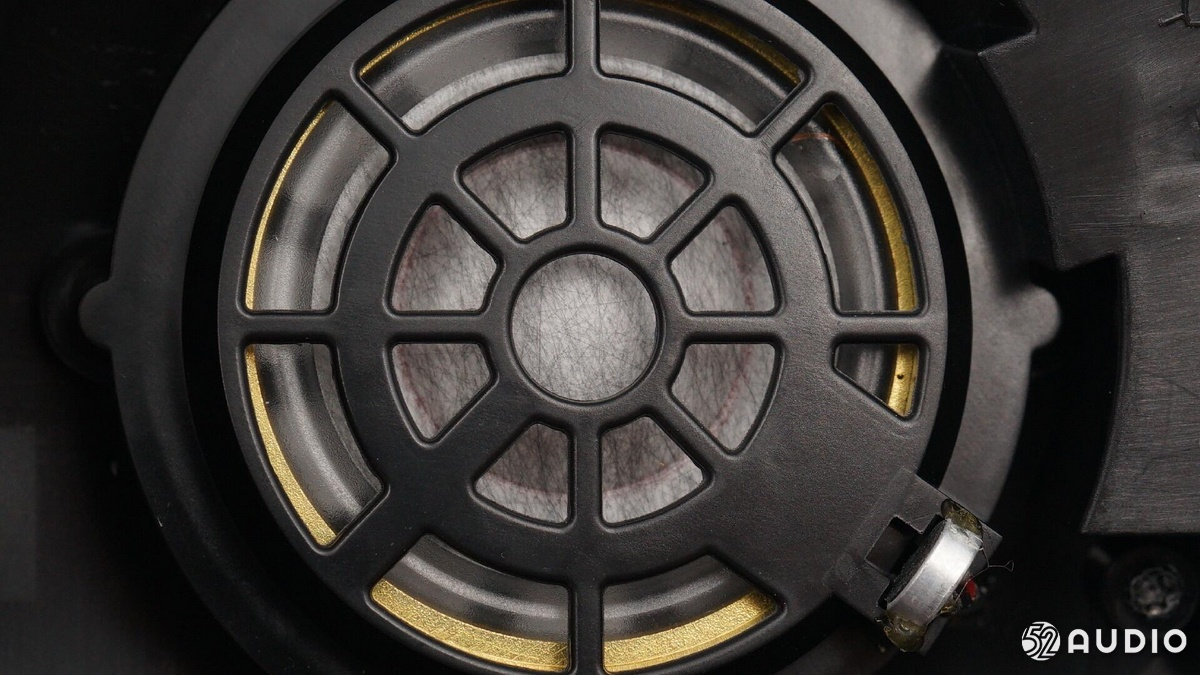

         扬声器单元特写,外部有防护框架,振膜采用复合的生物振膜,振膜采用原木纸浆添加碳纤维,羊毛,混纺等。这颗扬声器采用Cleer专利无铁芯技术的喇叭, 20颗高强钕磁磁铁阵列形成磁场.强度均匀的磁路,相比传统动圈喇叭显著降低失真。



          据了解,这种喇叭技术此前主要用于Cleer高端旗舰HIF耳机NEXT上,现在也用到Cleer FLOW·这款耳机上,对于声音品质有着很大的提升。

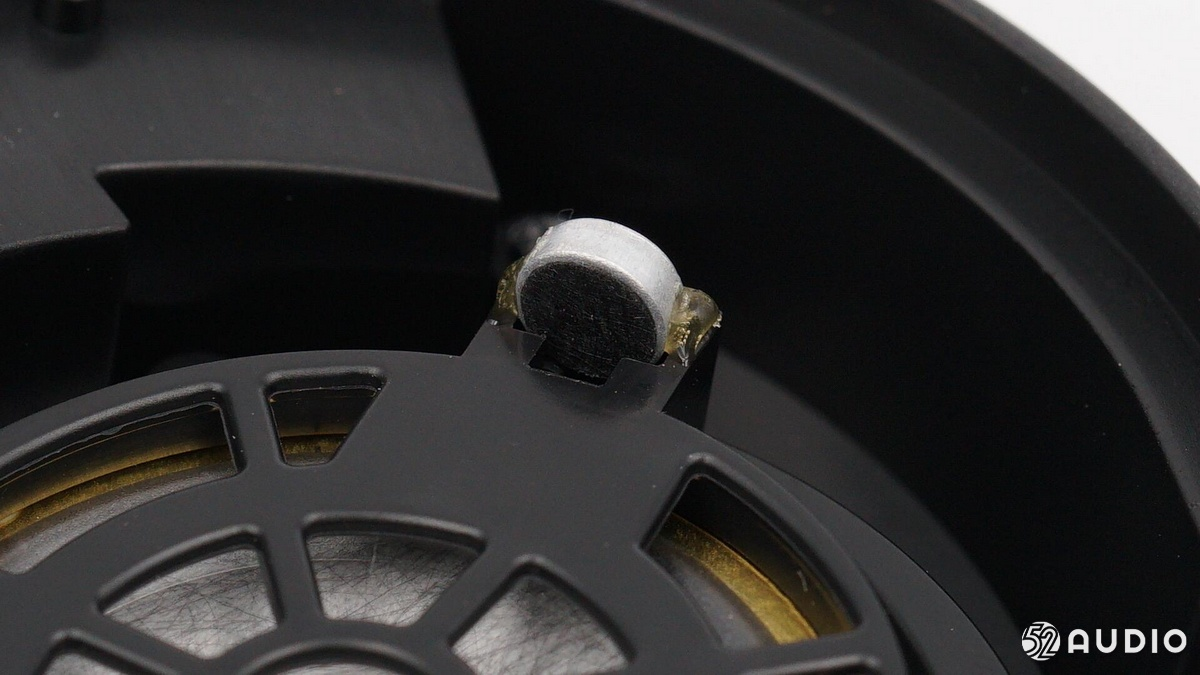

          降噪麦克风通过胶水固定竖立在框架凹槽内,背面导线焊接。





        正面有一层防尘棉覆盖,用于拾取耳内的噪声。





        卸掉螺丝打开腔体。

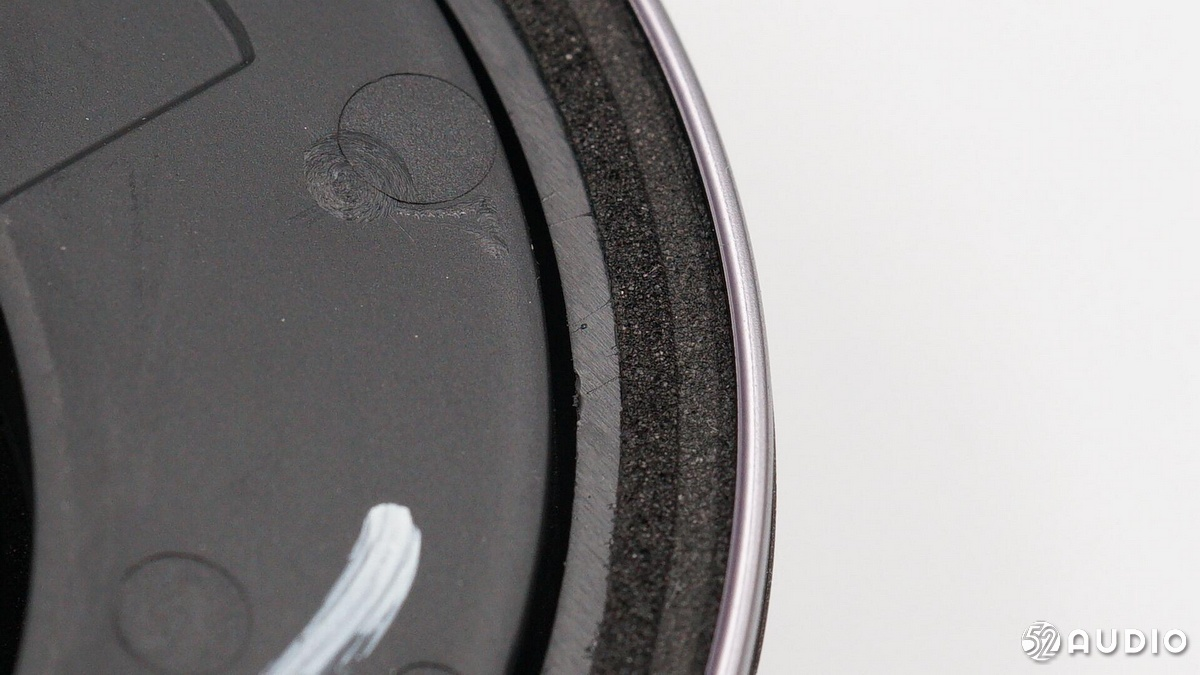

       接缝处设置有密封海绵垫,既降低了腔体共振,也起到了一定的防尘、防水性能。

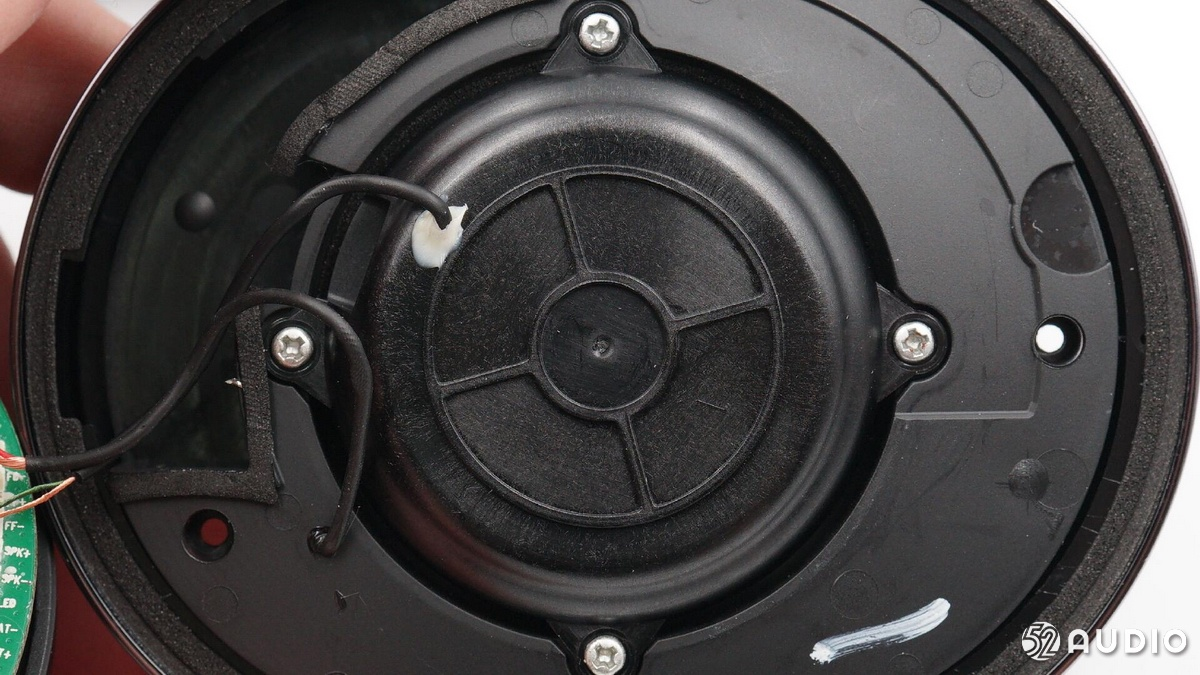

         音腔盖板由四颗螺丝固定,导线过孔胶水密封。

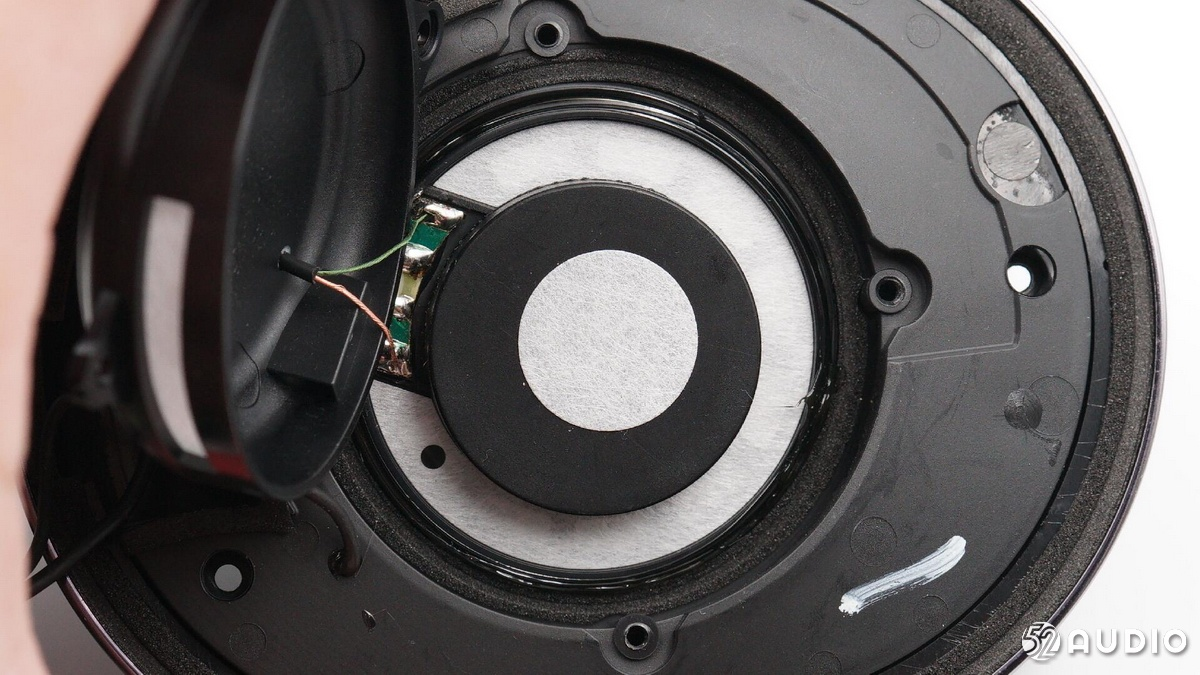

         卸掉螺丝,打开音腔。扬声器背面有一层阻尼纸覆盖。

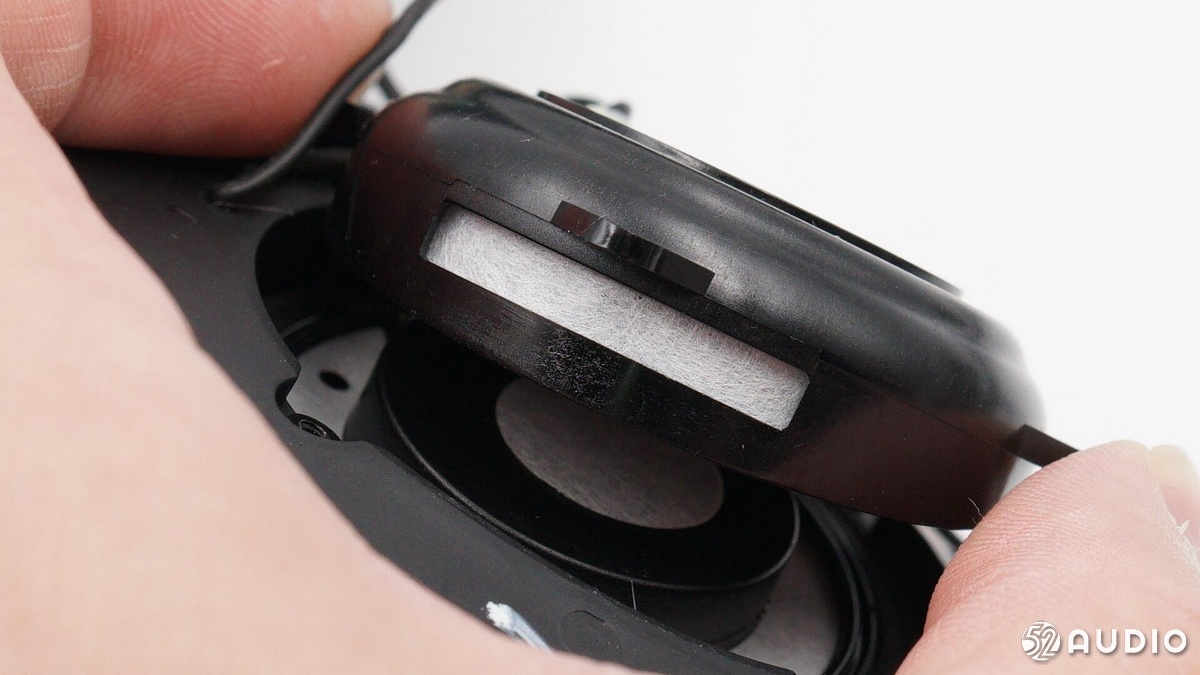

        音腔盖板侧面有长条的泄压孔,内部防尘棉覆盖,使腔体内空气流通。

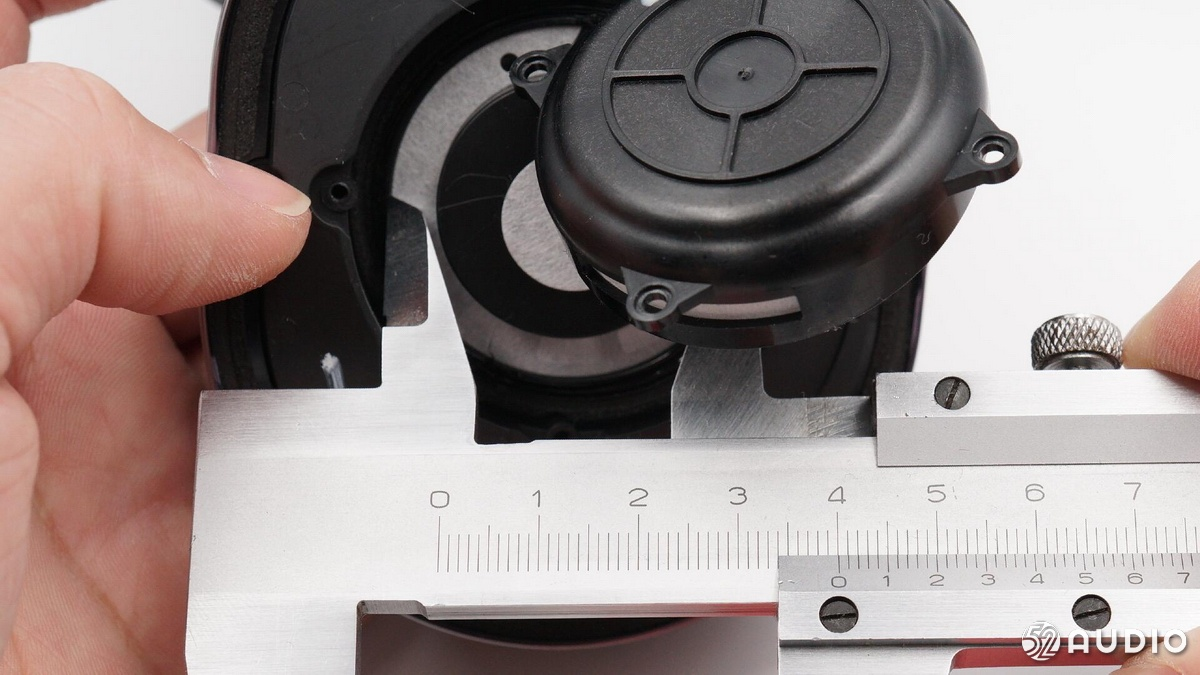

        经我爱音频网实测,扬声器单元尺寸约为40mm,与官方宣传一致。

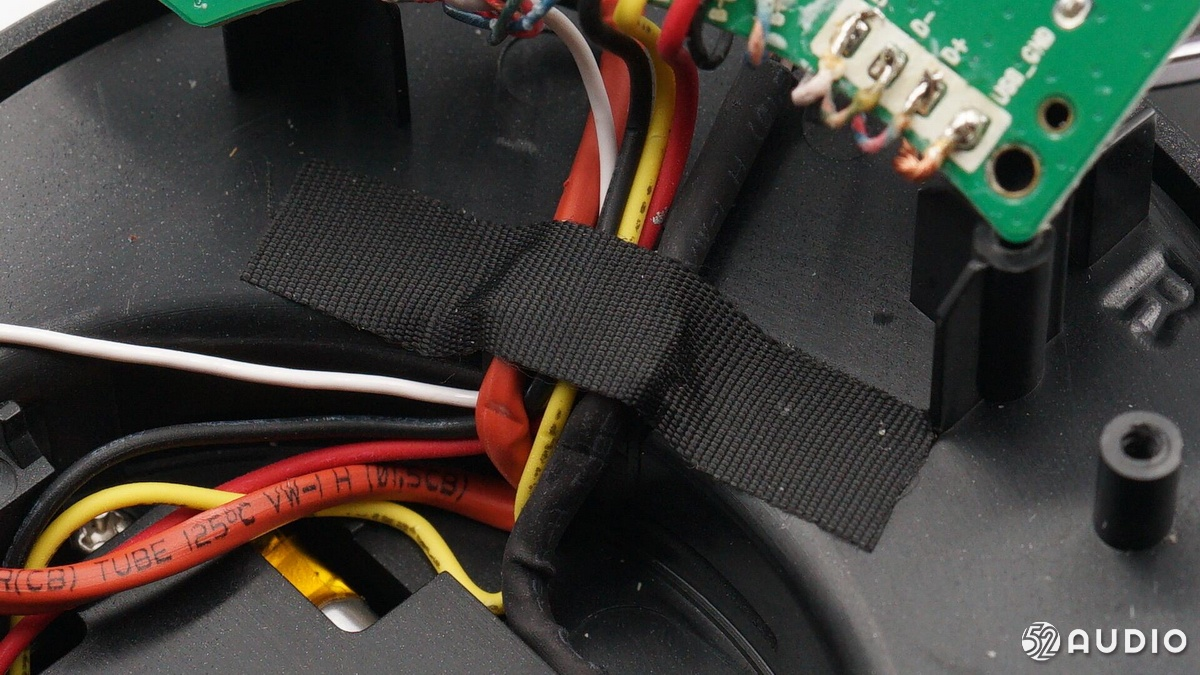

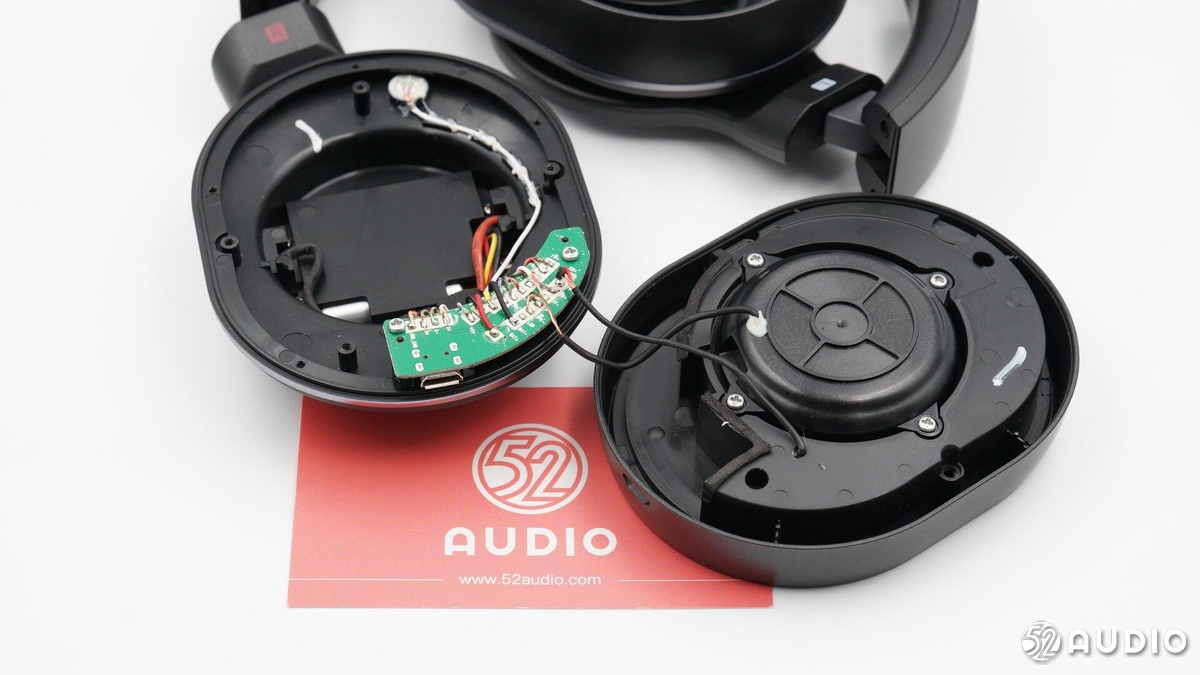

        左耳小板众多导线通过胶布固定在腔体上,防止共振噪声。

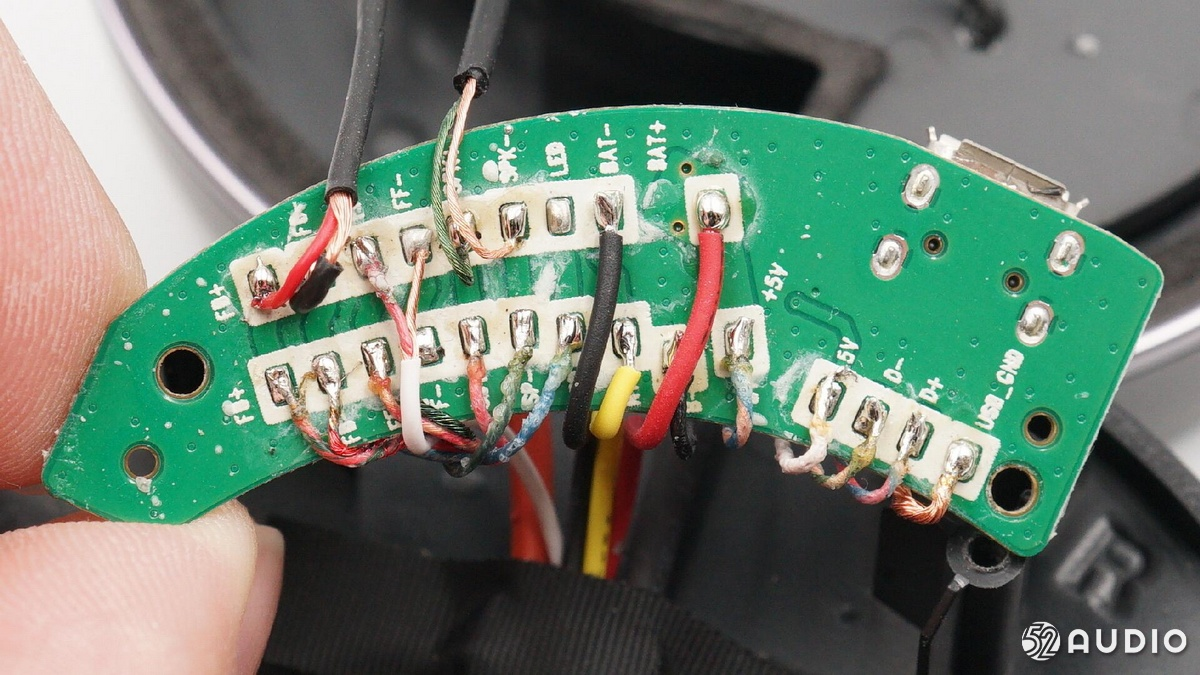

       小板上导线焊接,焊点饱满。

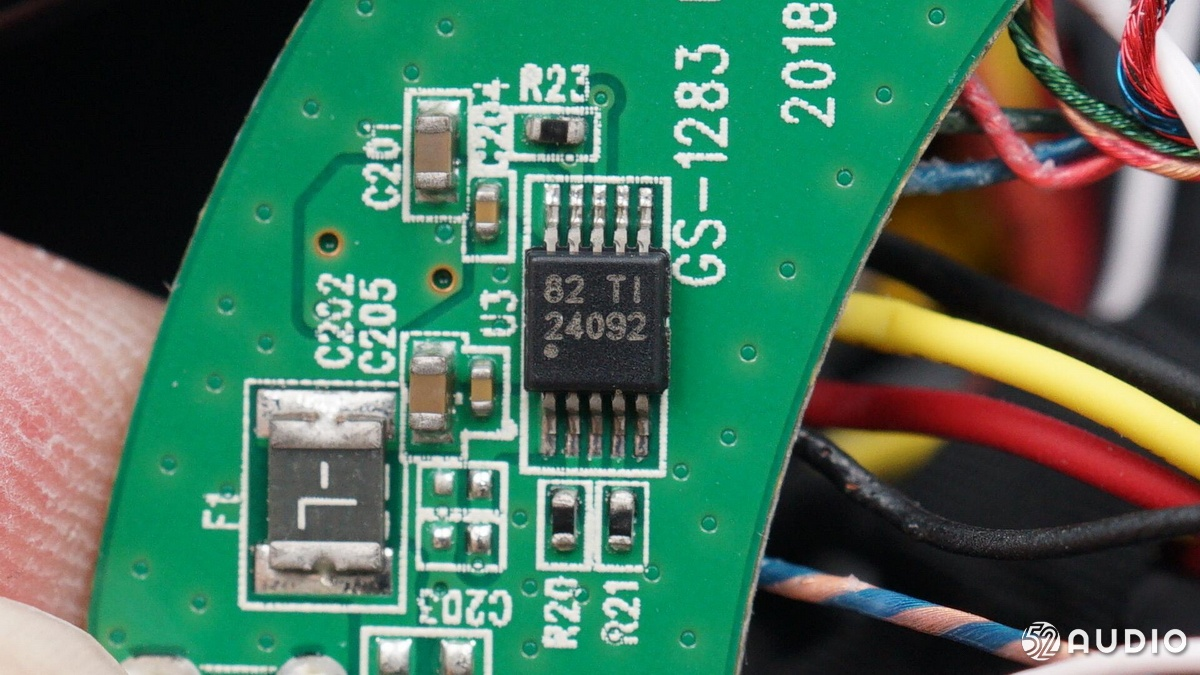

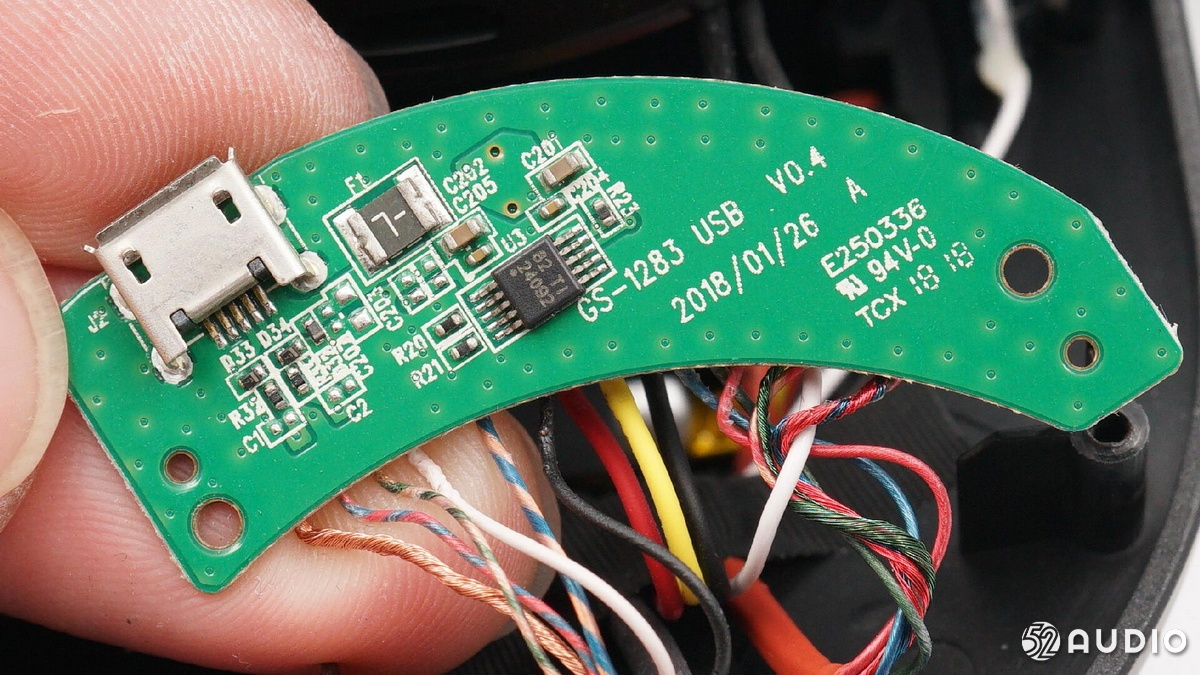

       小板背面元器件一览。

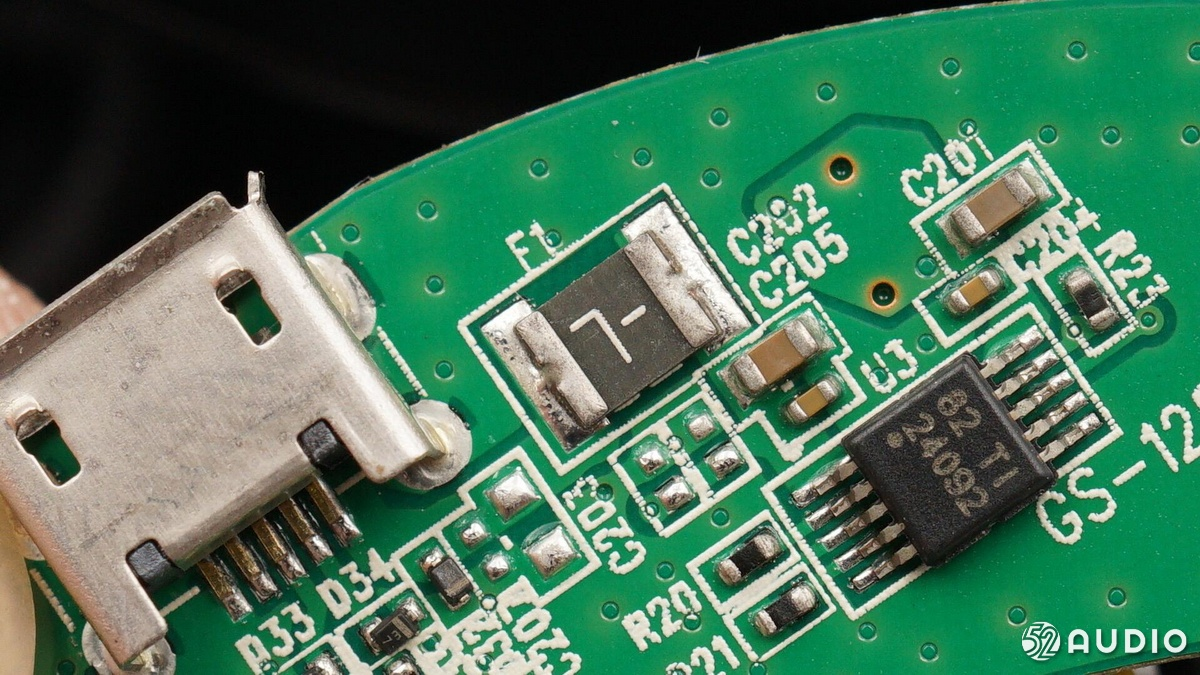

        输入端贴片自恢复保险丝特写。
