此文章来源于我爱音频网，作者Wen5.



       Cleer是来自美国加州声学音响品牌,由音频行业资深设计师、工程师组成核心团队,产品屡获·包括红点设计奖、CES科技创新奖在内的全球各类大奖,拥有多项专利技术,产品面向追求舒适,体验与极致声音的高端用户群。



       此前我爱音频网曾拆解过cleer无线颈挂智能音响,今天为大家带来旗下另外一款产品Cleer ENDURO 100头戴蓝牙耳机。这款产品外观设计上比较有特点,头梁与耳机交接结构处采用了圆环的设计,并装饰有亮面条纹;外观功能性完整,可自由调节头梁、旋转轴,实现平放、折叠等多种状态。



       配置上,采用了40mm高敏无铁喇叭,高通蓝牙5.0芯片,支持aptX HD音频编解码、cVc通话降"噪;拥有Hi-Res高保真音频认证,支持NFC一触即连;续航上更是达到了惊人的100小时,并且支持快速充电、有线模式使用等。下面就让我们一起来看看这款产品的内部构造吧~



一、Cleer ENDURO100头戴蓝牙耳机开箱





       包装盒正面左上方有cleer品牌LOGO,右上角有2019年德国红点奖标志和100h续航时间。下方·有Hi-Res金标,和产品名称ENDURO 100头戴蓝牙耳机。中间则是大面积展示产品外观的渲染图。整个包装看起来简洁大方,很有商务范。

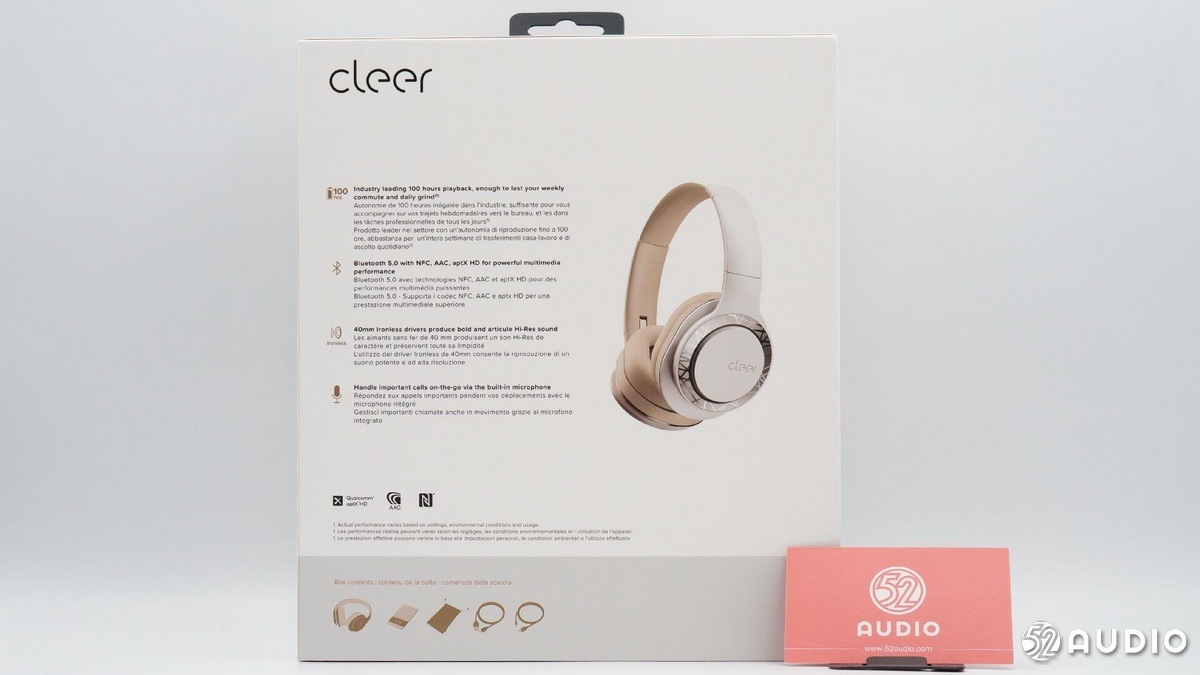

       包装盒背面有产品的整体外观渲染图, 100h续航时间、蓝牙5.0,NFC连接、aptX HD音频解码、40mmCleer专利无铁芯喇叭、内置通话麦克风等产品特点,下方有高通aptx HD音频编解"码、AAC编解码以及NFC标志,还有包装盒内配件信息等。整个包装内容以及产品特性一目了然。





        侧面同样是产品的多项特点介绍。

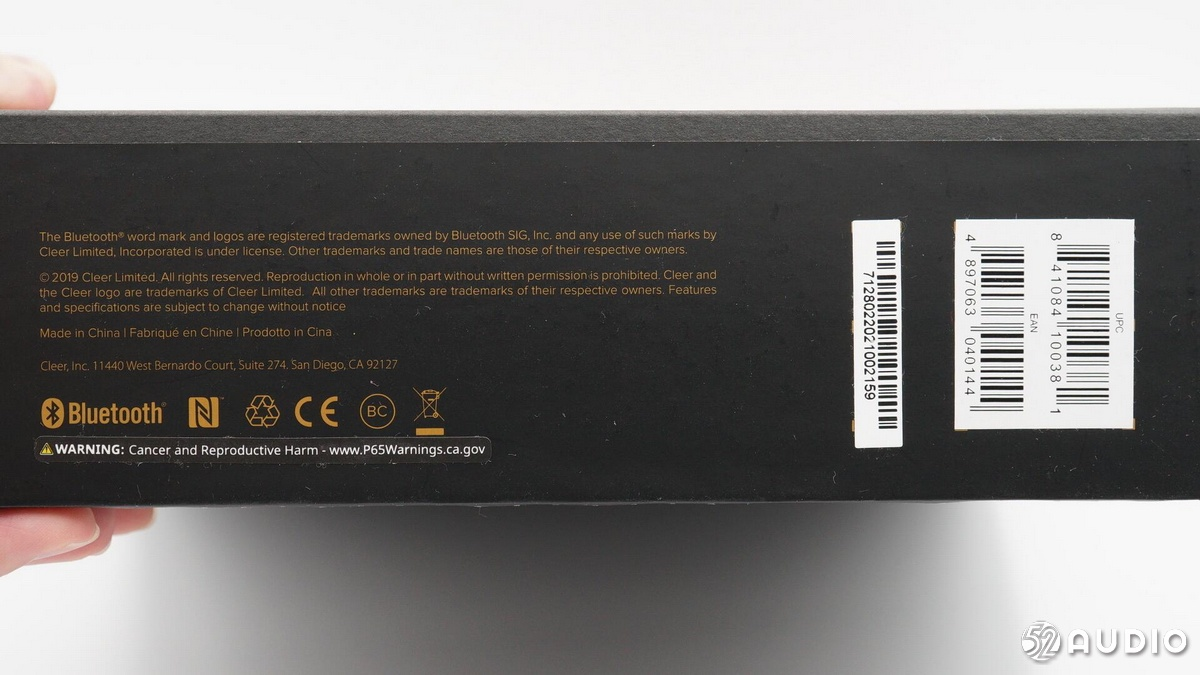

       底部有商标及版权说明,各种认证标志等。

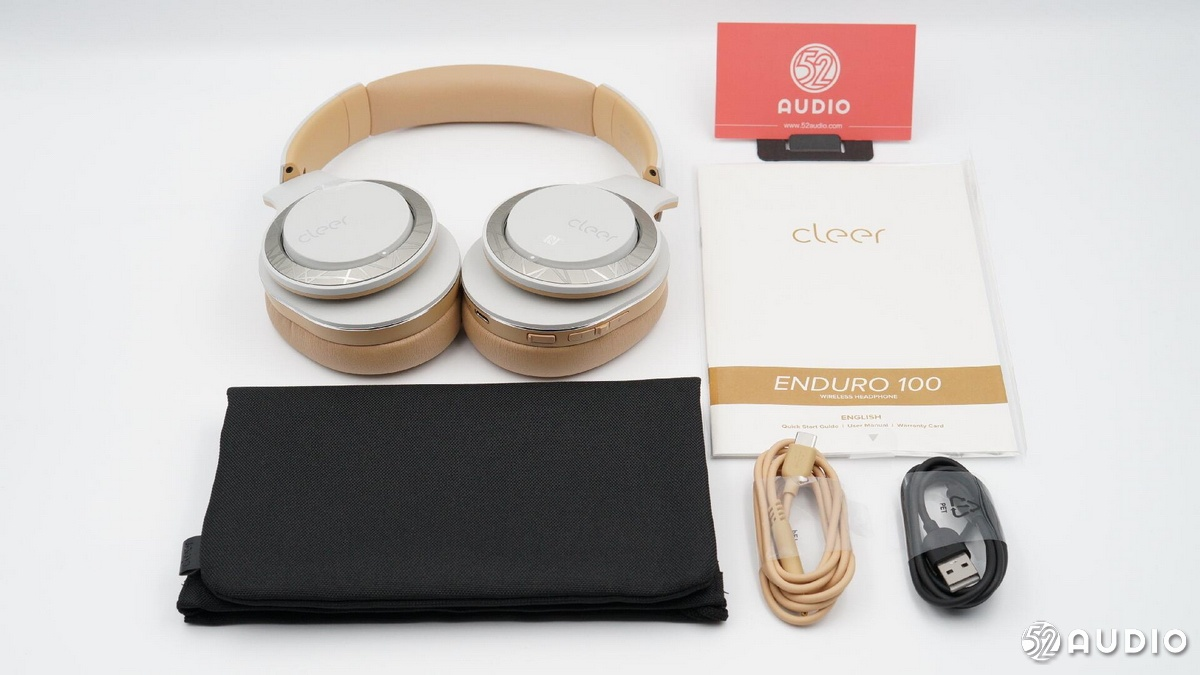

       包装盒内物品有耳机、便携袋、音频线、充电线和产品说明书等。

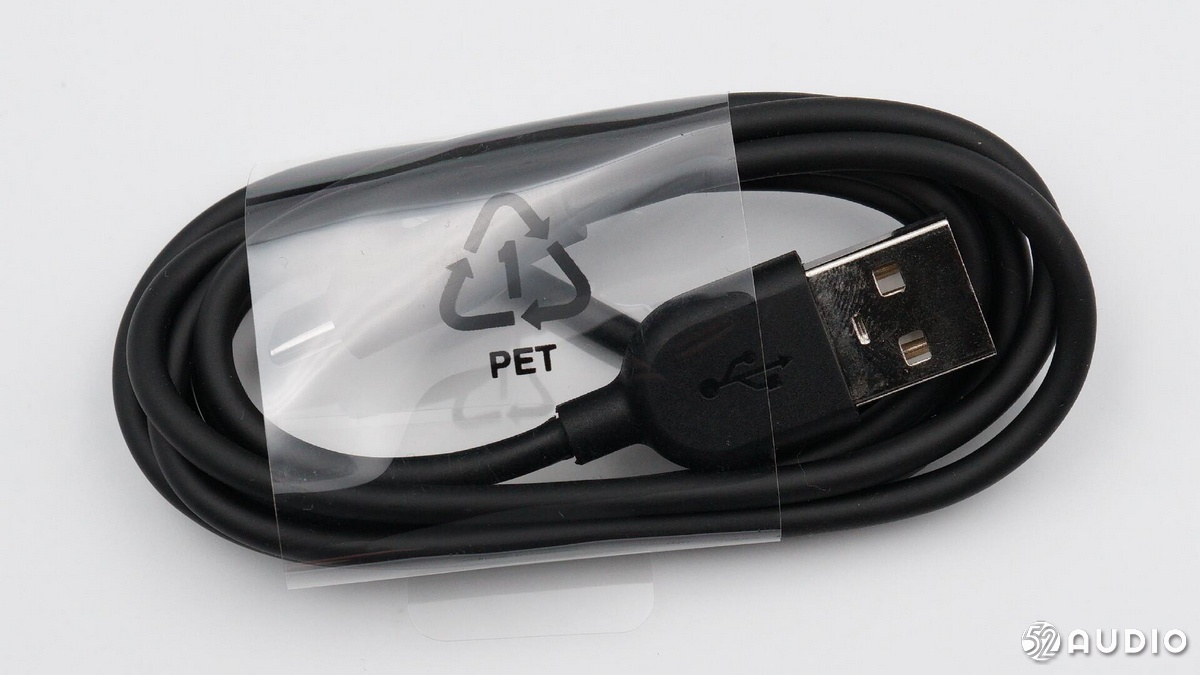

        USB-A to Type-C充电线,长度1米,看直径用料比较扎实。





        USB-A to Type-C充电线,长度1米,看直径用料比较扎实。

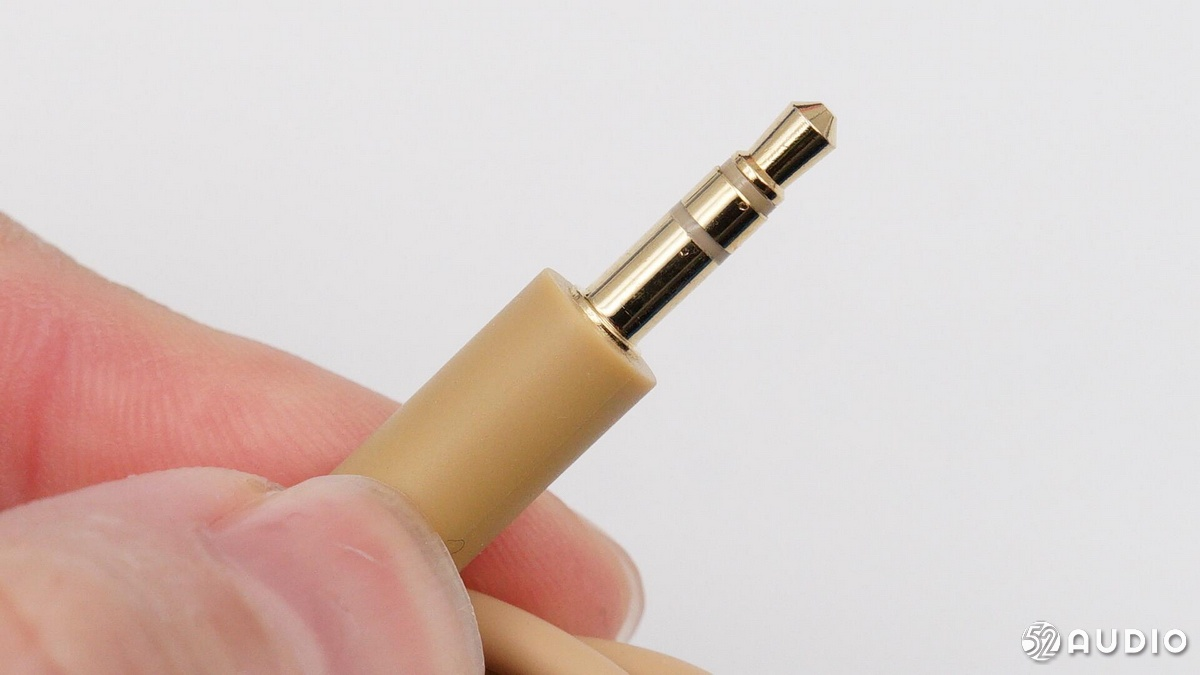

        3.5mm音频线插头特写,为三段式结构。

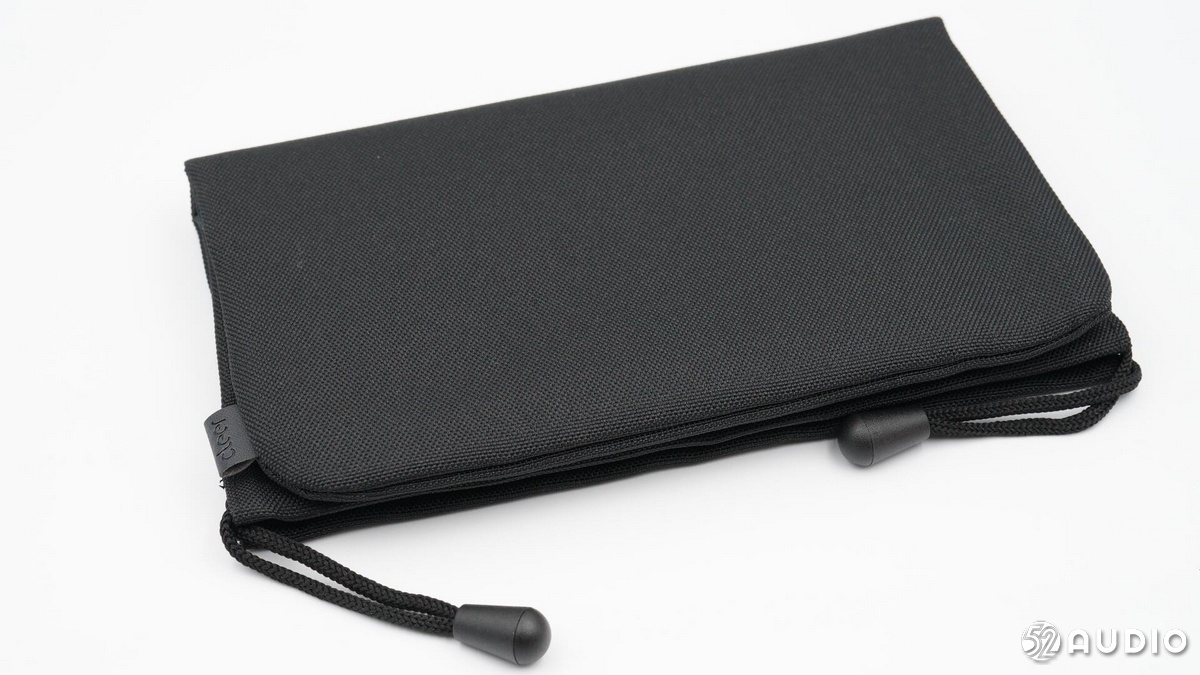

        便携式收纳袋。

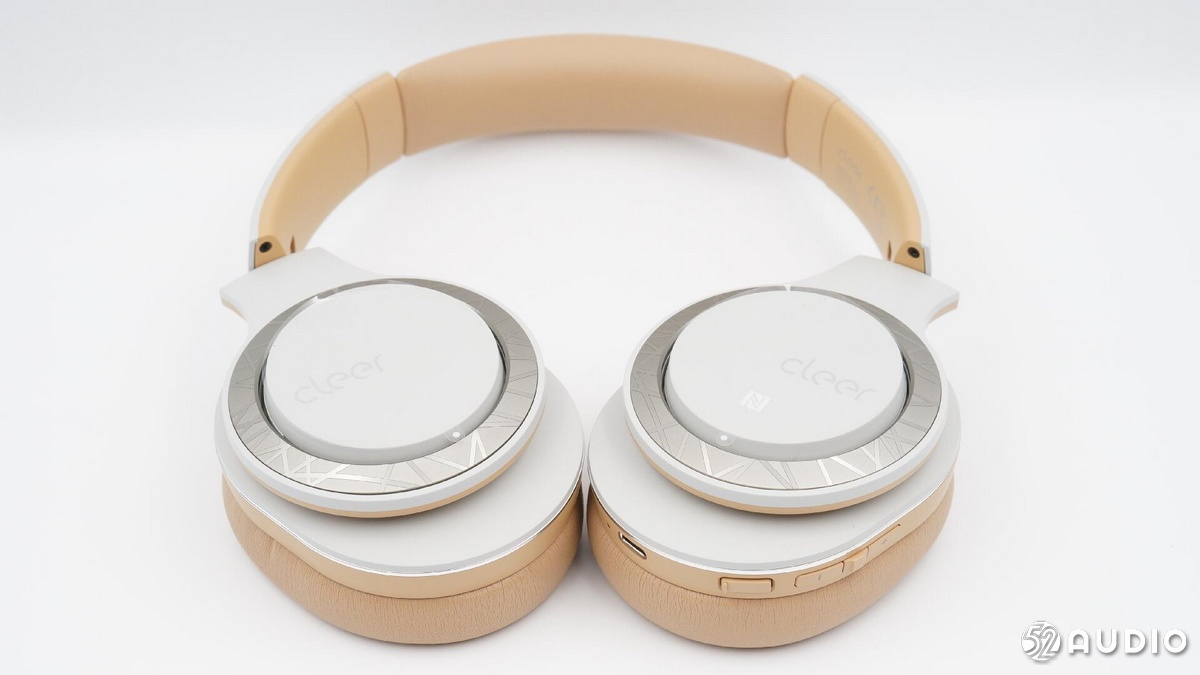

       耳机外侧外观一览,环形铝合金金属装饰环,搭配比较特殊的亮面花纹,看起来非常有质感。耳壳背板上有cleer品牌LOGO.

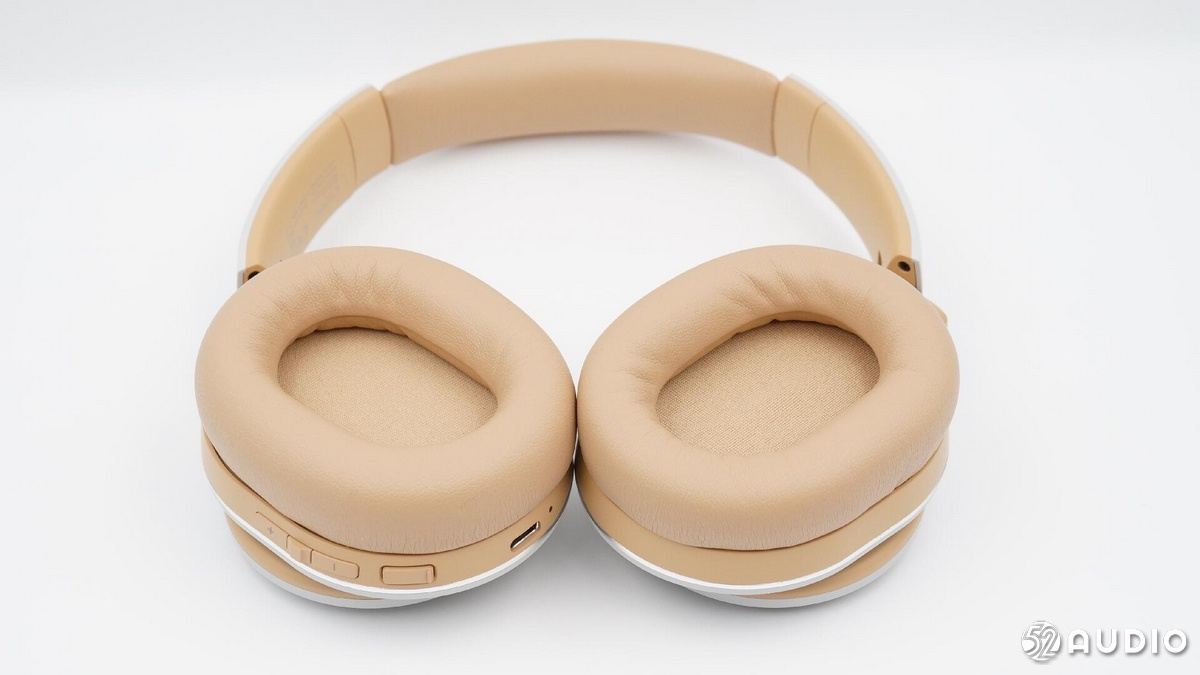

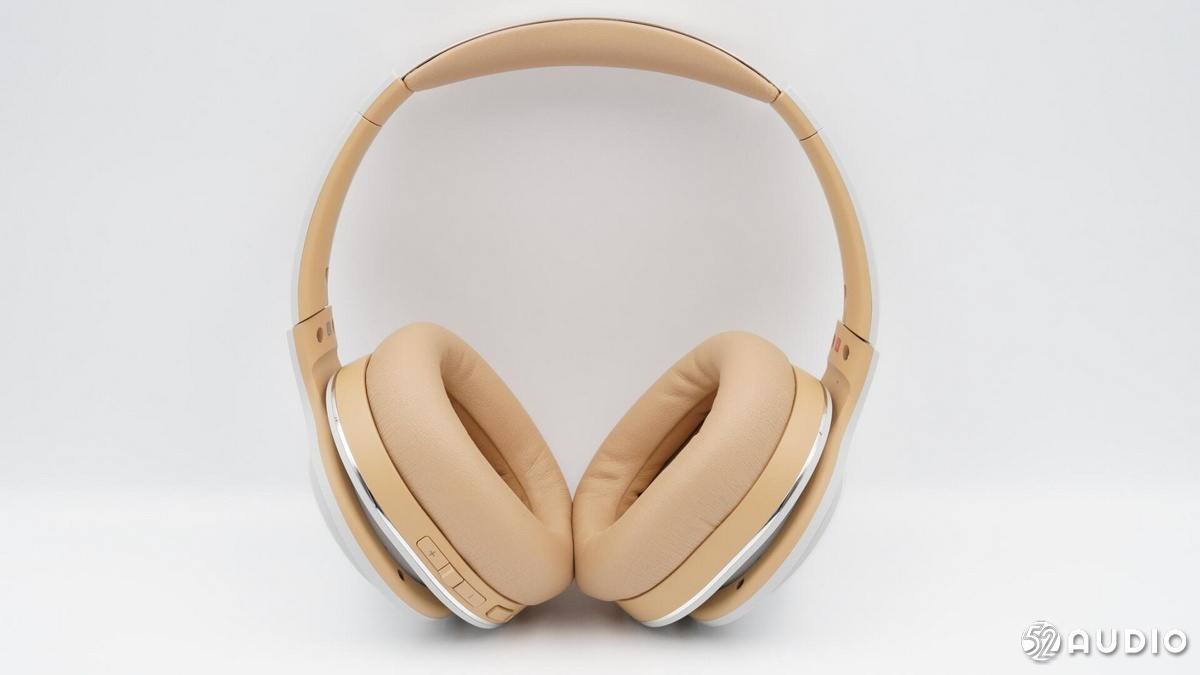

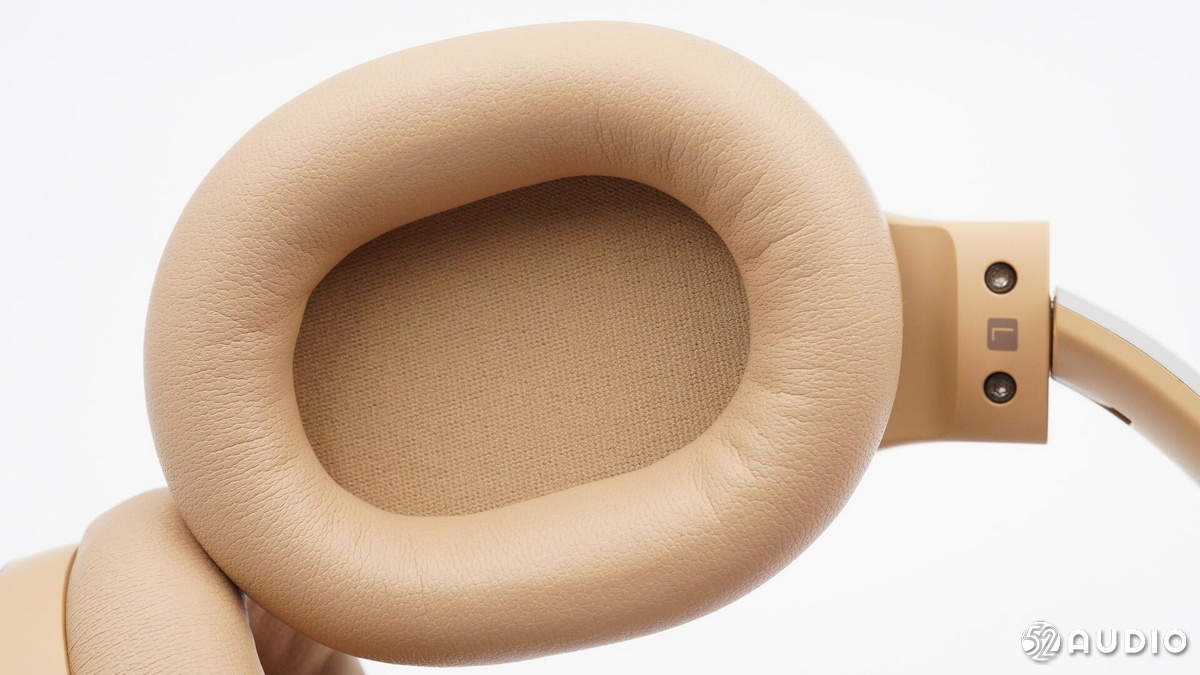

        耳机内侧外观一览,耳罩采用了蛋白皮材质。

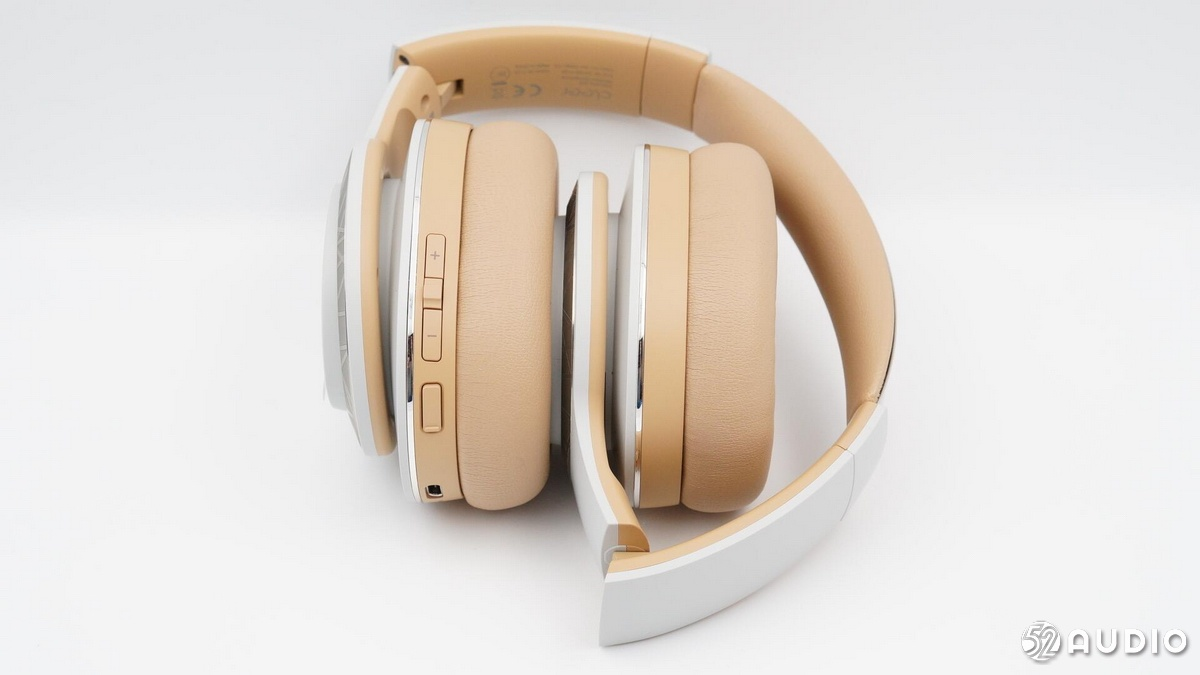

        耳机折叠状态一览,搭配收纳袋提升便携性。





        Е机佩戴状态展示。

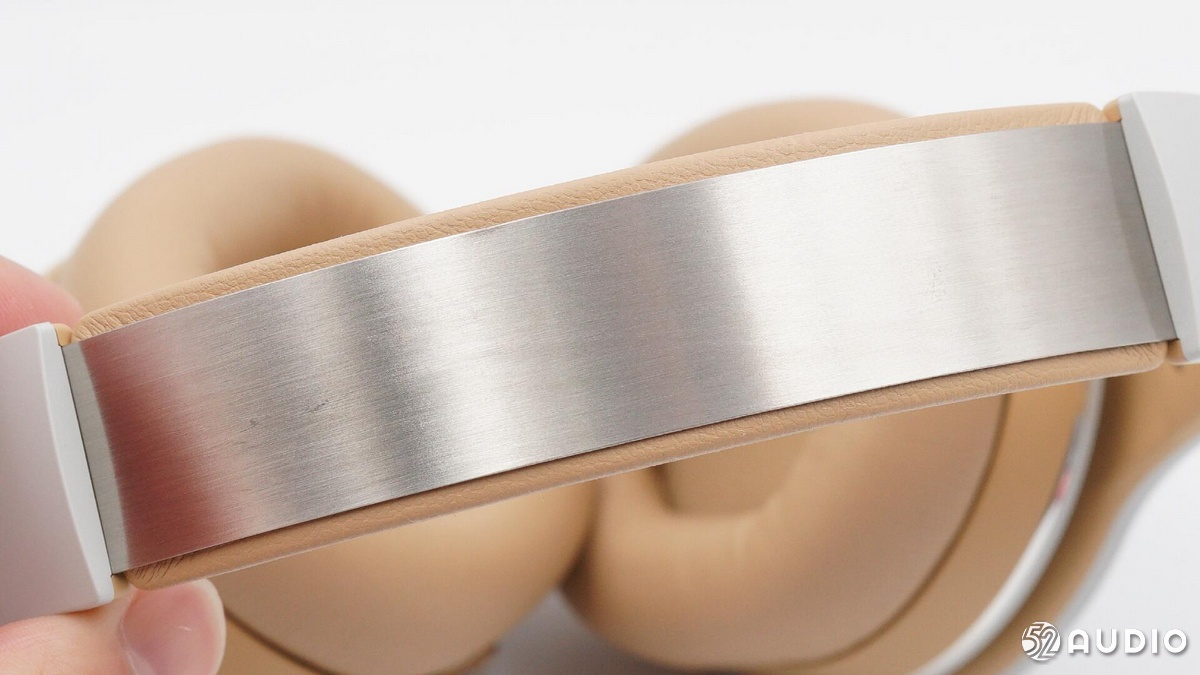

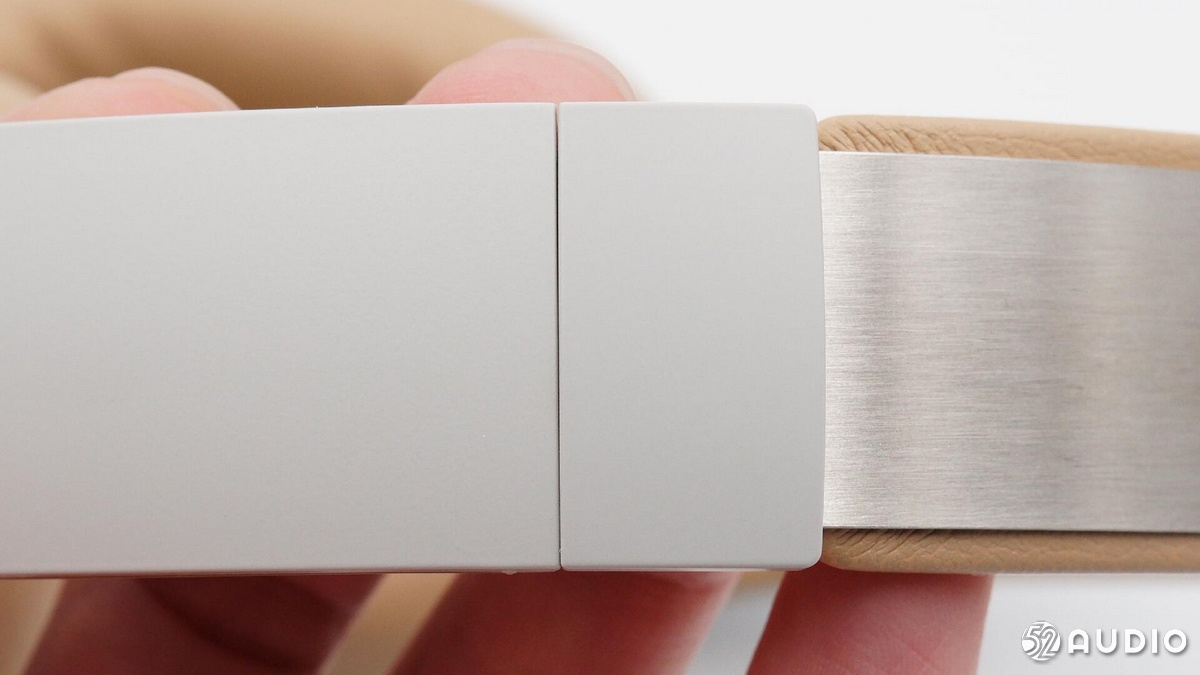

       耳机头梁顶部外侧特写,不锈钢头带配细纹拉丝,边缘光滑,整体很有质感。

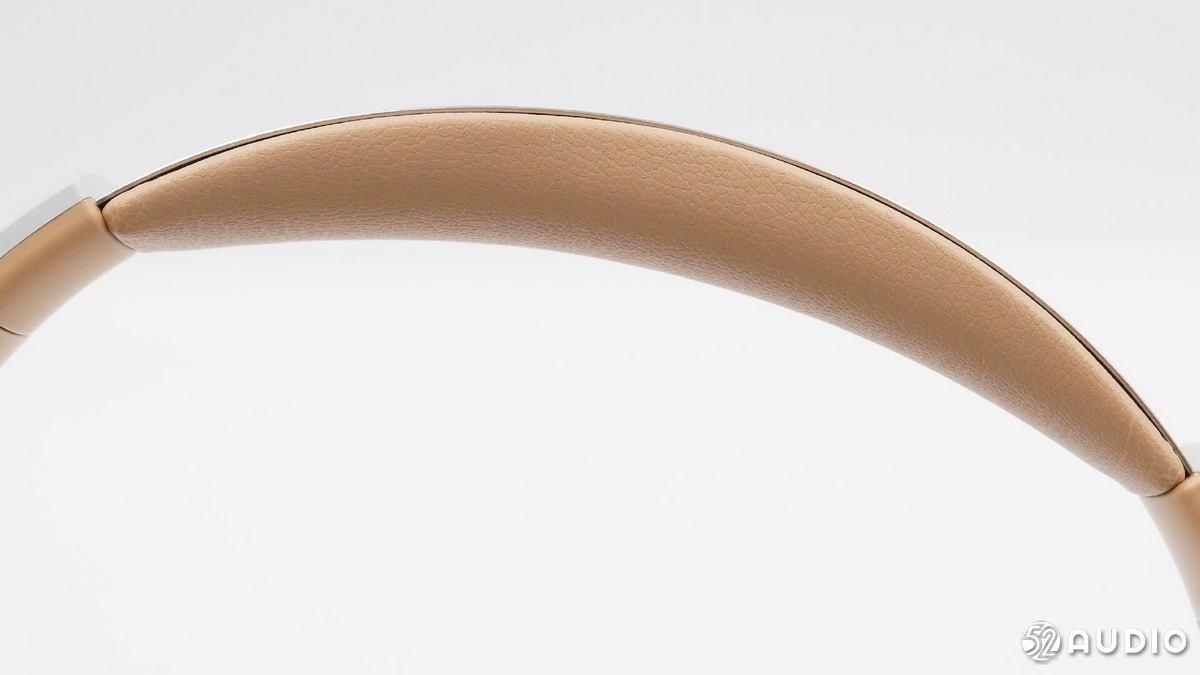

        头梁顶部内侧有柔软的头垫。头垫曲面圆滑工整,整个头梁过度顺滑,浑然一体,很有设计美感。接头处细节做工也很精细。





        头梁金属滑轨结构特写。





       金属滑轨结构拉开后特写。





        耳机转轴结构特写,可实现左右旋转和向内折叠功能。





        头梁内侧印制信息有cleer品牌LOGO,产品名称ENDURO 100 Wireless Headphone,. FCC ID: 2ATS9-7128, Input: 5V-1A,以及Cleer公司和CE,BC认证、禁止丢弃标识等信息。

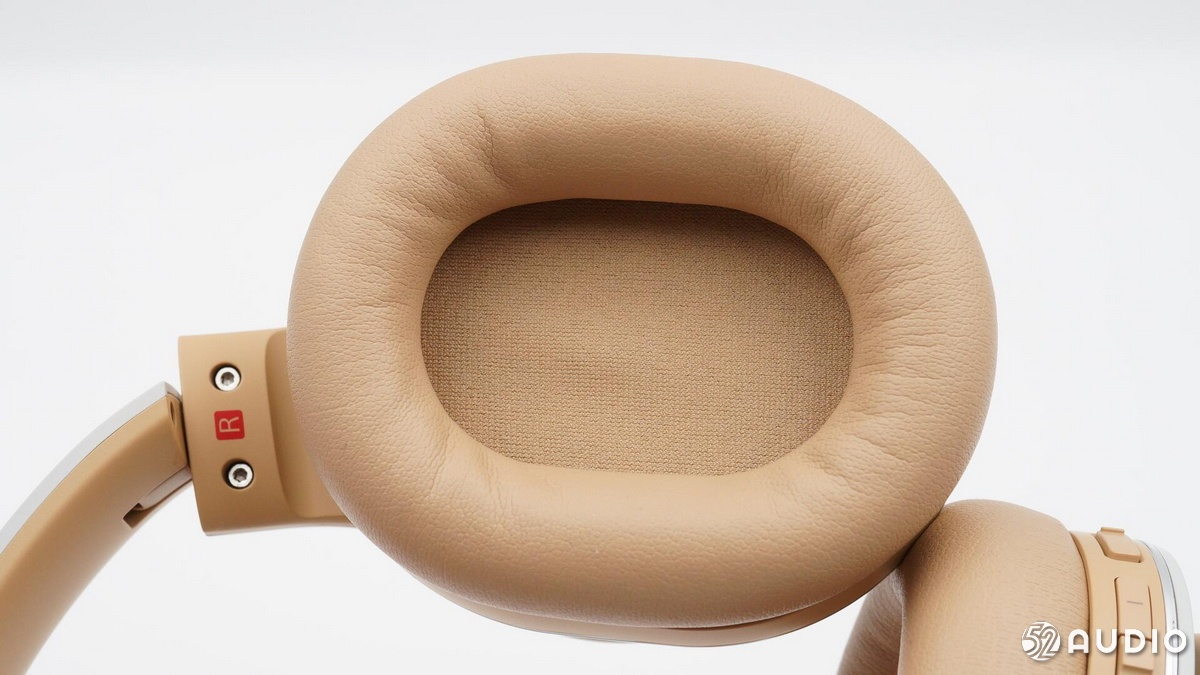

       右侧耳机特写,转轴结构处有红色R/右标识。

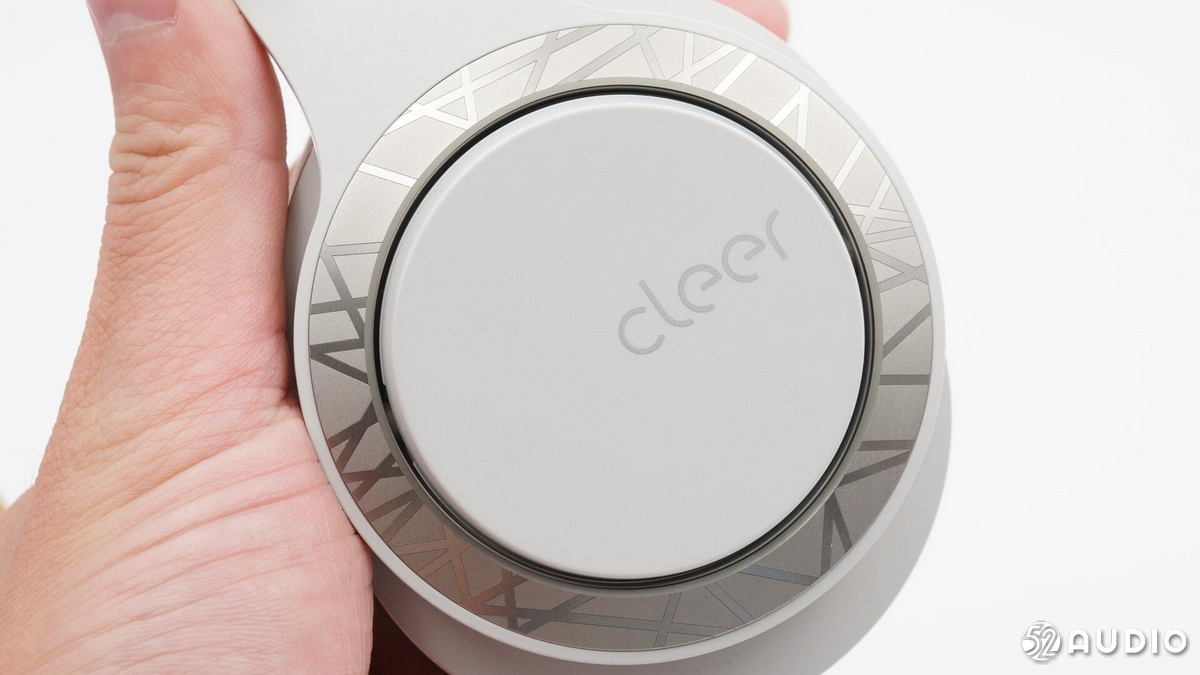

       右耳背面特写, cleer品牌LOGO位于中间靠左位置。

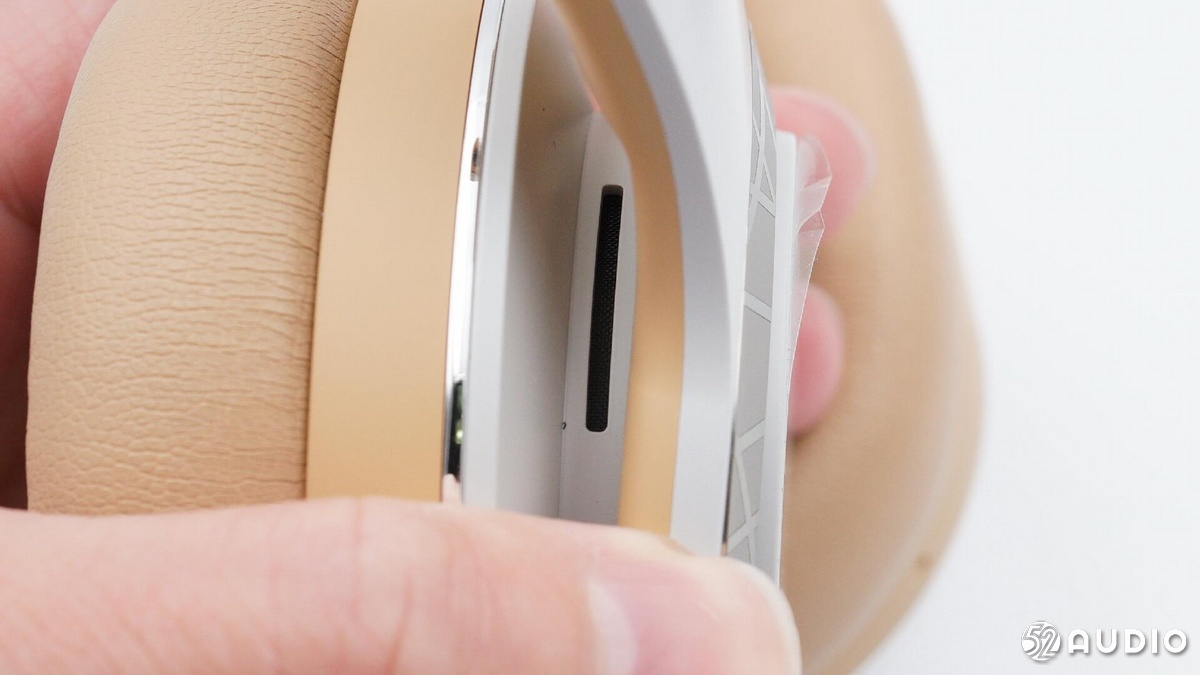

       长条形调音孔隐藏于头梁与耳机交接结构内。





       左侧耳机特写, L/左标识采用了棕色,与右耳产生视觉区分

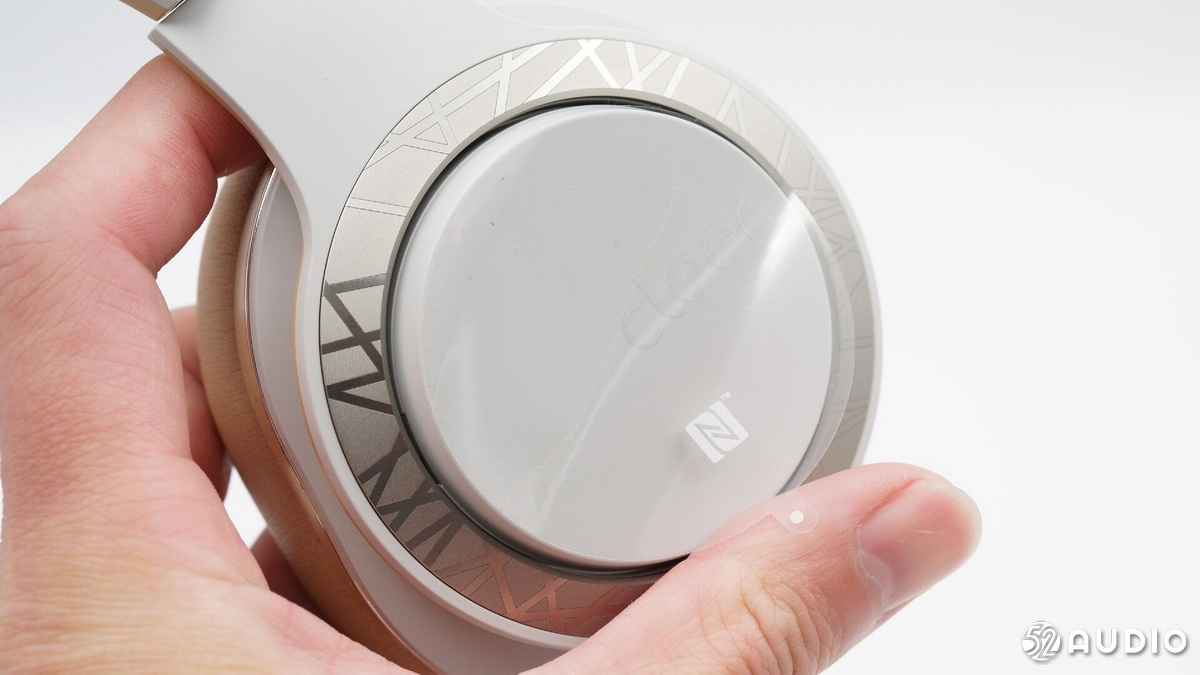

       耳机背面贴有一层可移除透明保护膜,上面E有NFC标志,提示NFC的感应天线这一侧。





        撕掉透明膜, cleer品牌LOGO位于中间靠右位置。





        耳机麦克风开孔特写。





        Type-C充电接口和充电指示灯特写。





           电源开关按键特写,设计有凸起,便于盲操作。

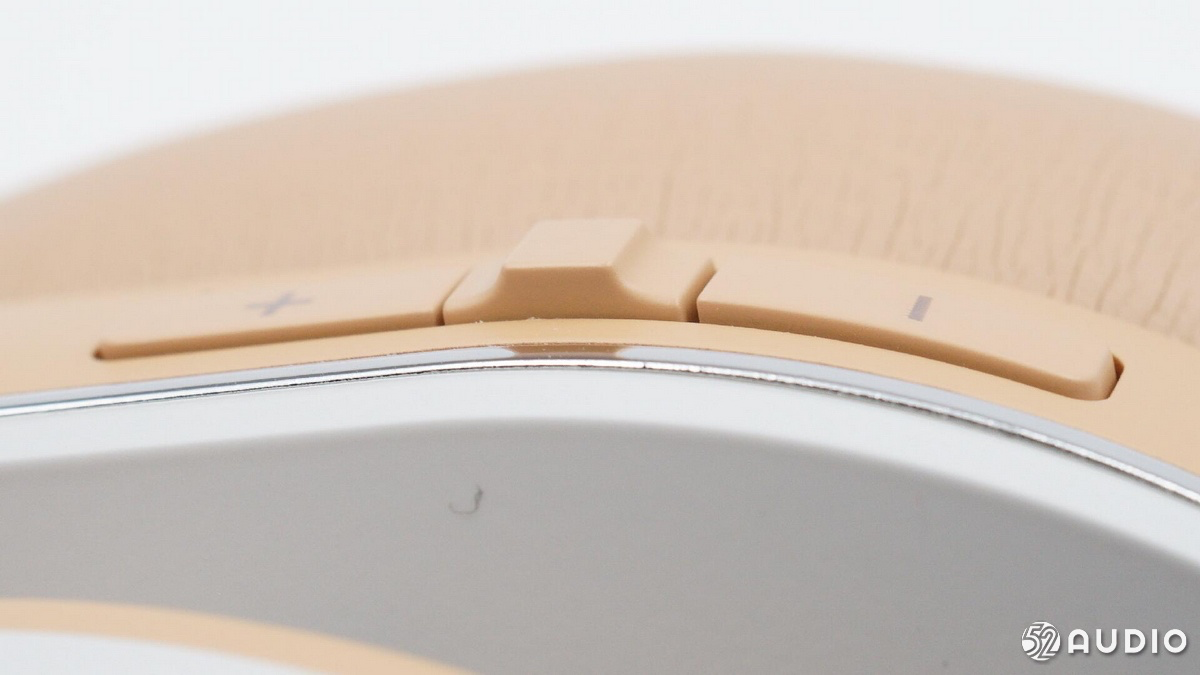

         加减音量和功能按键特写。功能按键通过单击、双击、三击、长按实现暂停播放、上下曲切换、唤醒语音助手等。

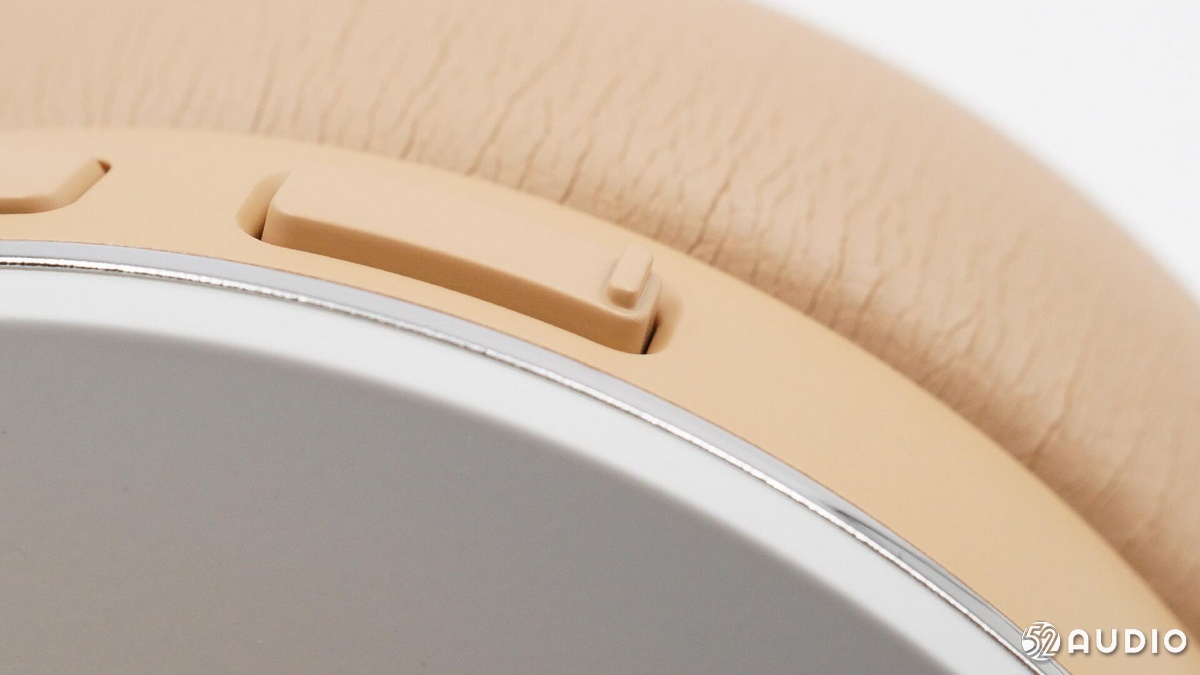

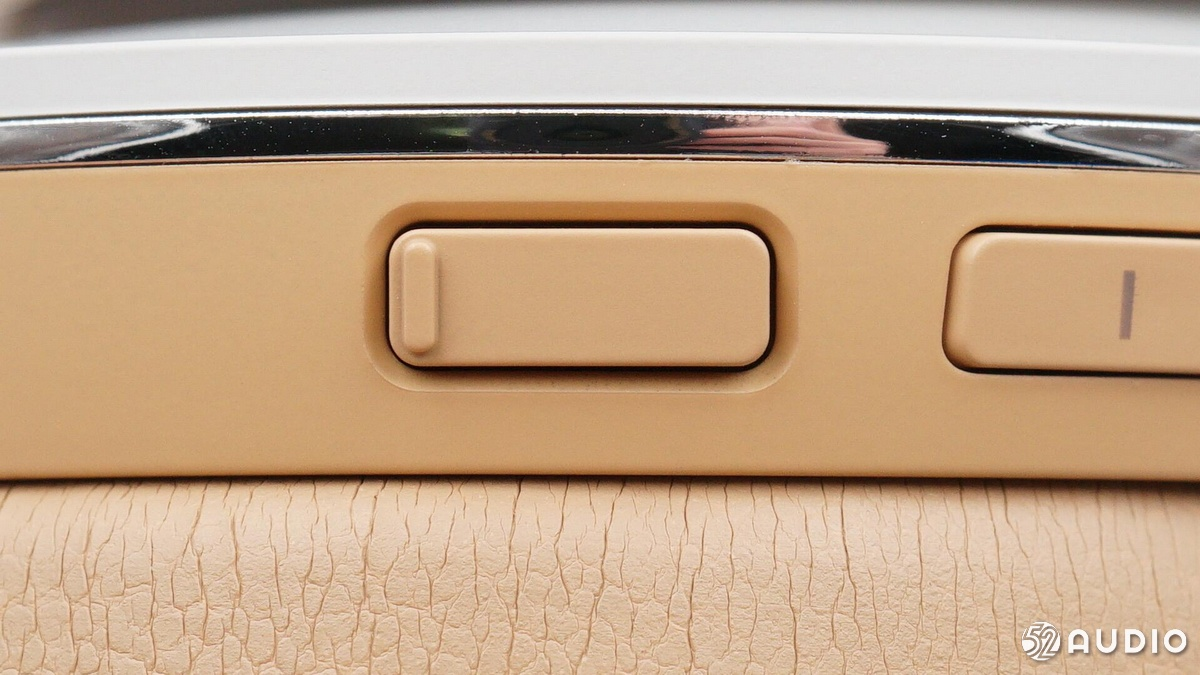

       电源开关键侧面特写。





       功能按键侧面特写,凸起设计便于盲操作。

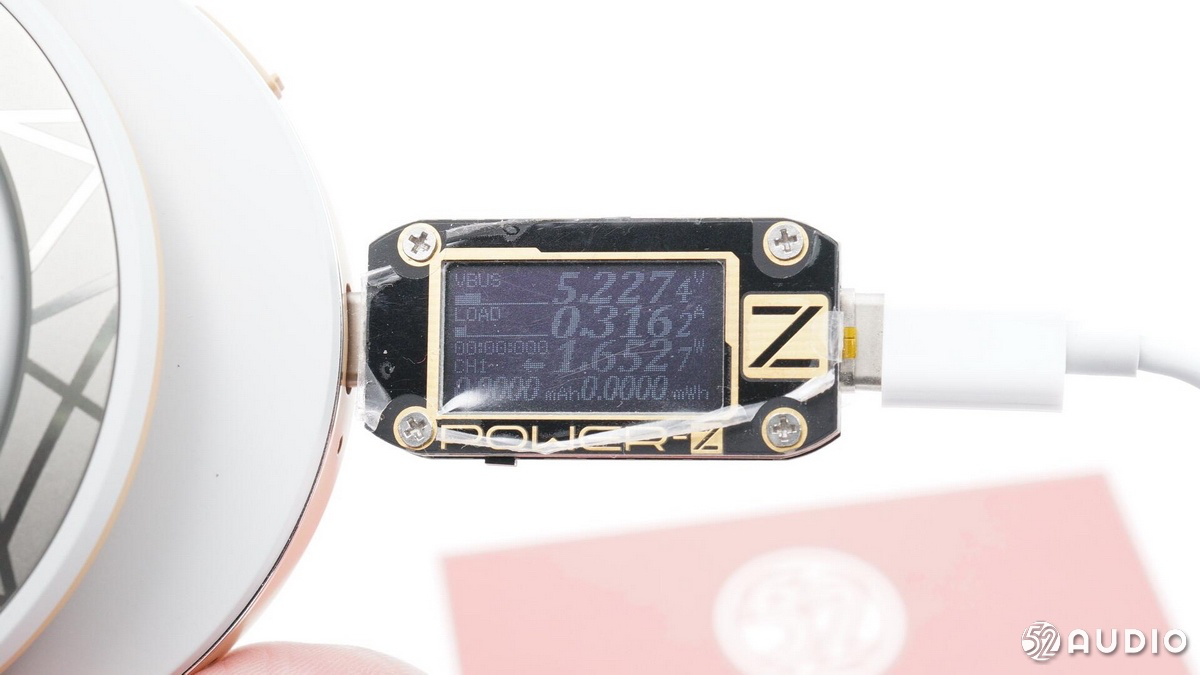

        我爱音频网采用ChargerLAB POWER-Z KMO01C便携式电源测试仪对Cleer ENDURO100头戴蓝牙耳机进行有线充电测试,充电功率约为1.65W.



二、Cleer ENDURO100头戴蓝牙耳机拆解

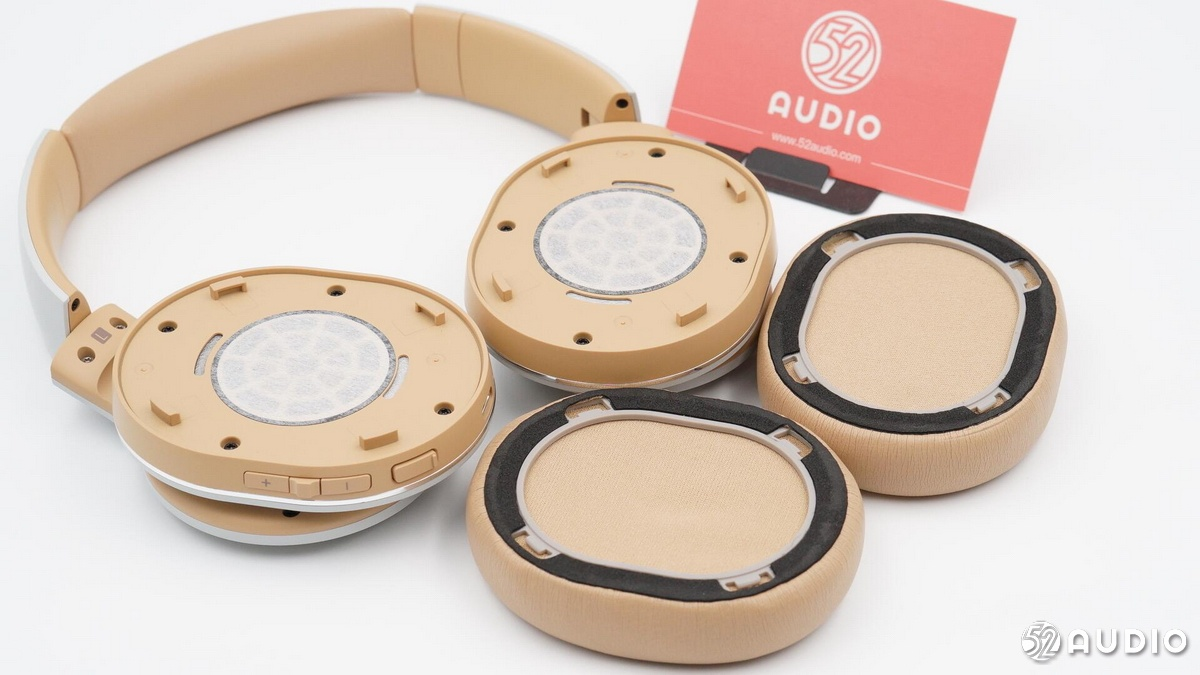

        来到拆解部分,首先取掉耳机的卡扣式固定耳罩。

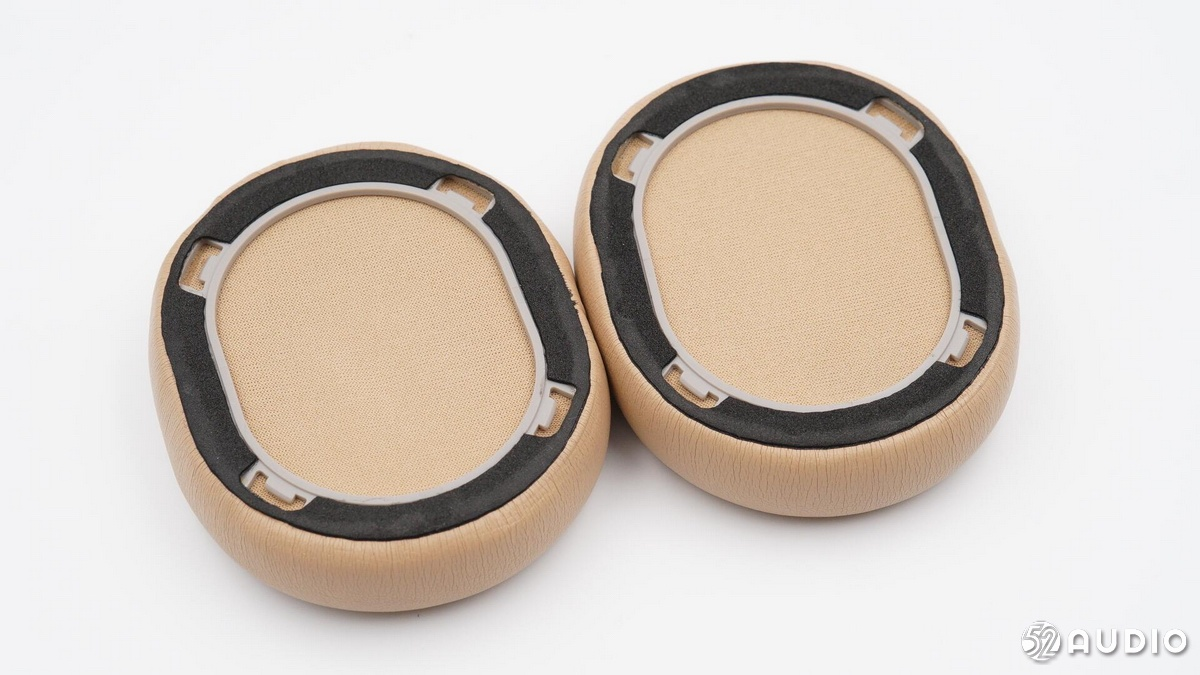

        耳罩内侧特写,框架结构上设置有缓冲海绵垫,有利于声学密封,改善低频响应





       卸掉耳机固定螺丝,打开右耳腔体,腔体内部结构一览。

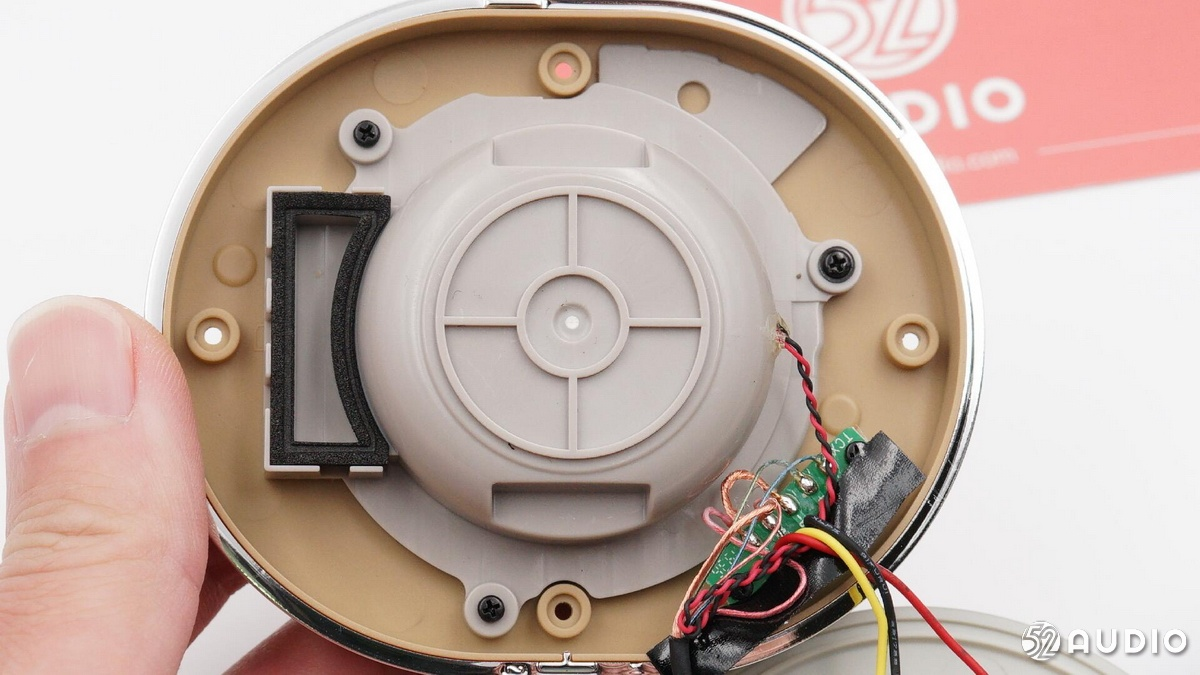

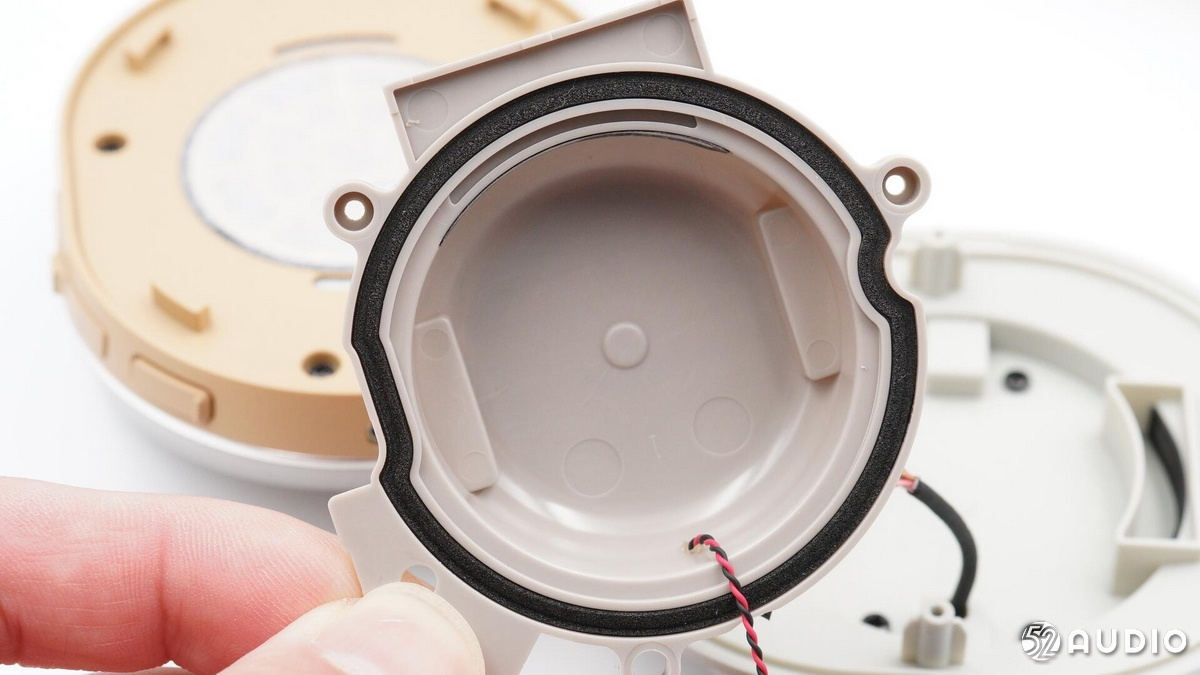

       盖板内侧,扬声器是独立的音腔,三根螺丝固定。音腔盖板背部有塑胶筋骨设计,可以加强盖板强度,避免低频共振。

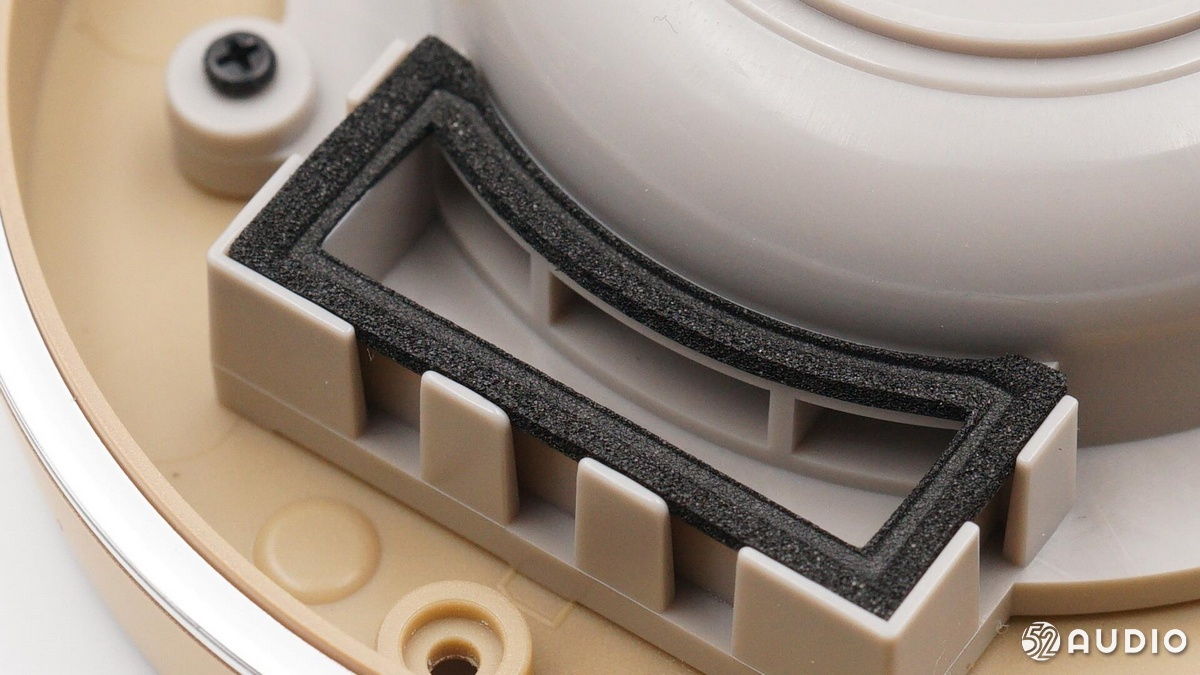

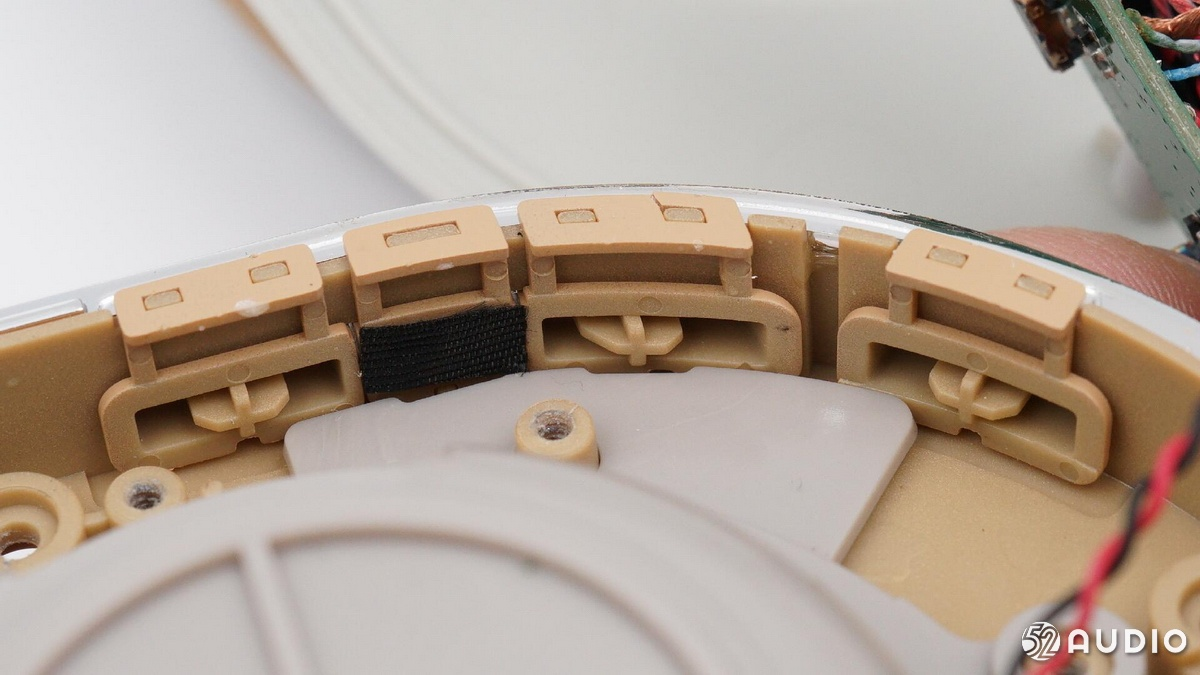

      耳机调音孔特写,与另一块外壳的导管连接,接缝处泡棉密封。

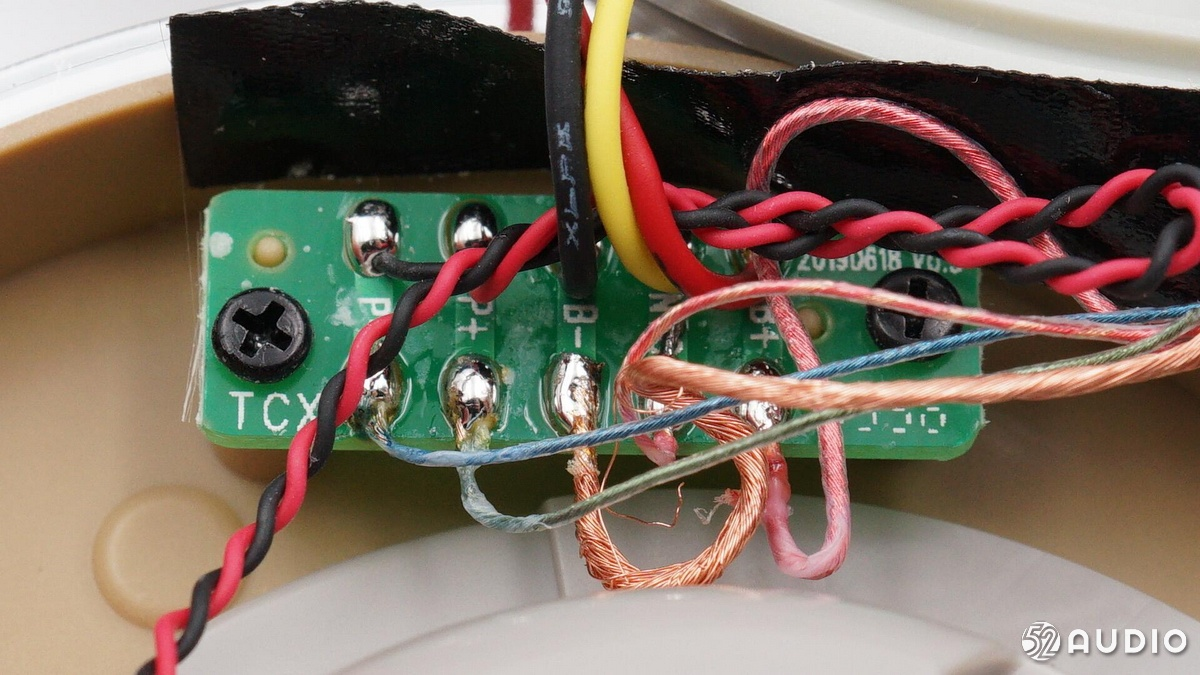

       扬声器、电池单元和左耳主板延伸过来的导线均焊接在PCB小板上,焊点饱满,但稍显杂乱。

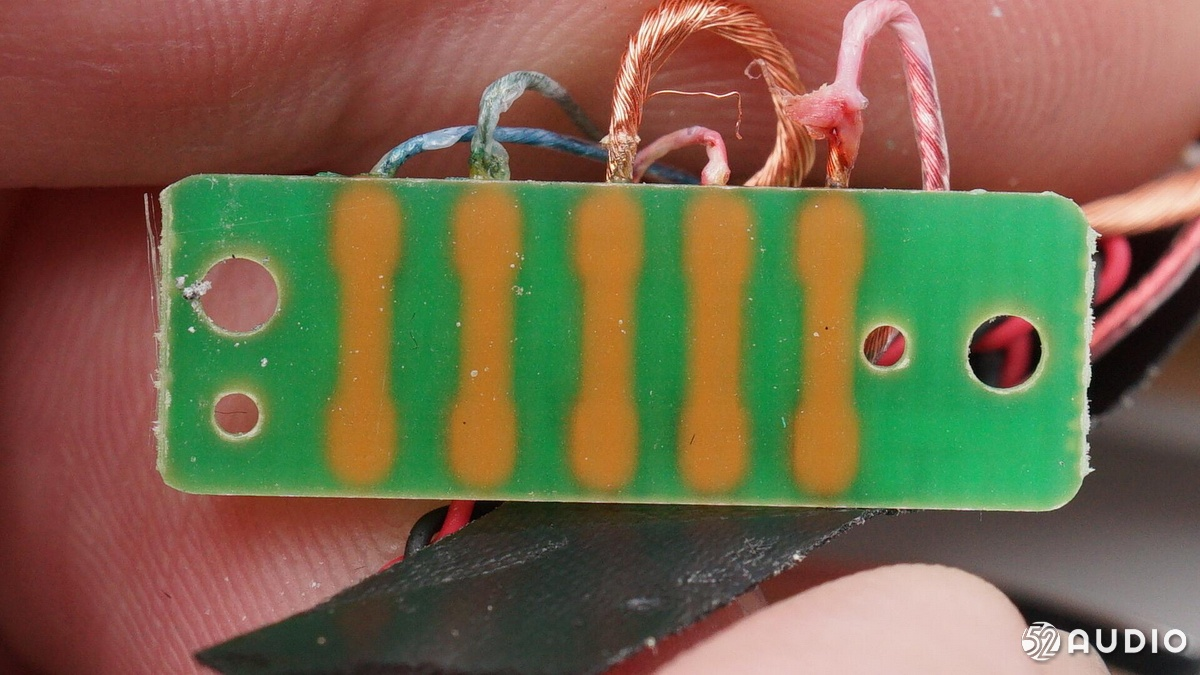

       PCB小板背面无任何元器件,这是一块便于生产作业的转接板。





      扬声器导线过孔,胶水密封。

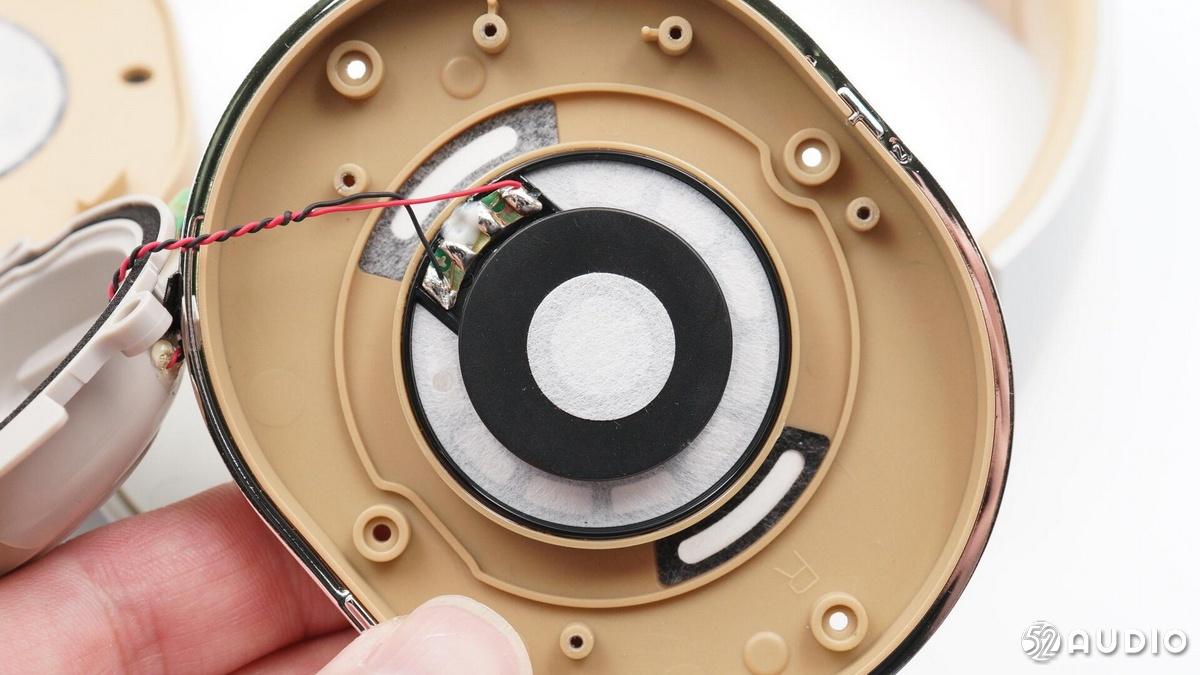

       卸掉螺打开音腔。

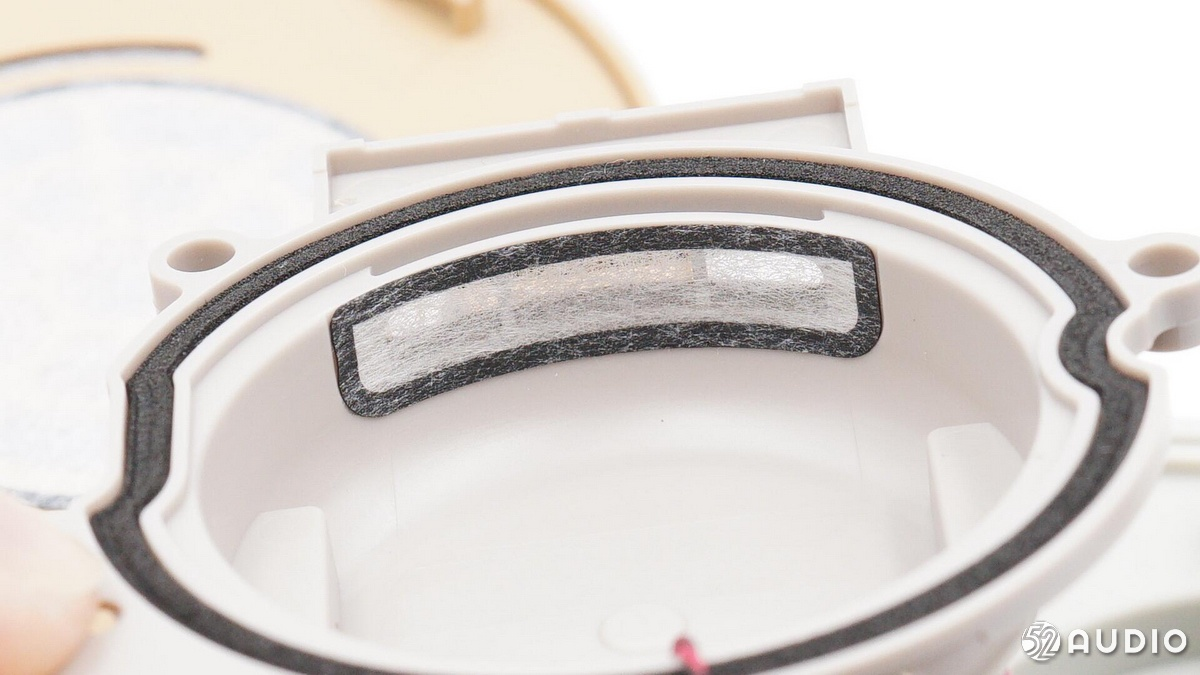

        音腔调音孔内侧有调音网布覆盖。





       扬声器单元一览,背面贴有一层阻尼,同样用于声学调音。

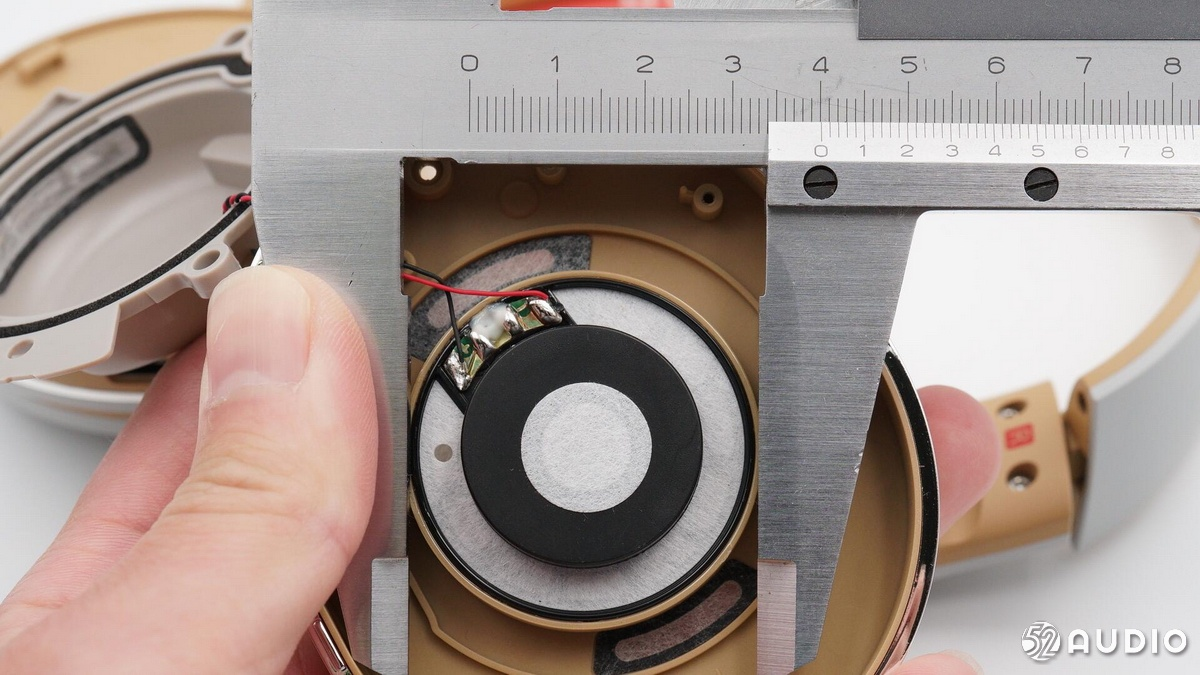

        经我爱音频网实测,扬声器单元尺寸约为40mm,与官方宣传一致。这颗扬声器采用Cleer专利无铁芯技术的喇叭, 20颗高强钕磁磁铁阵列形成磁场强度均匀的磁路,相比传统动圈喇叭显著降低失真。据了解,这种喇叭技术原本主要用于Cleer高端旗舰HIFI耳机NEXT上,现在也下放到Cleer ENDURO 100这款耳机上,可以看出Cleer对声音品质的追求和不妥协。





         卸掉耳机背板,电池单元处于腔体内。电池还贴有两块弹性海绵,确保电池不松脱产生振动杂音。

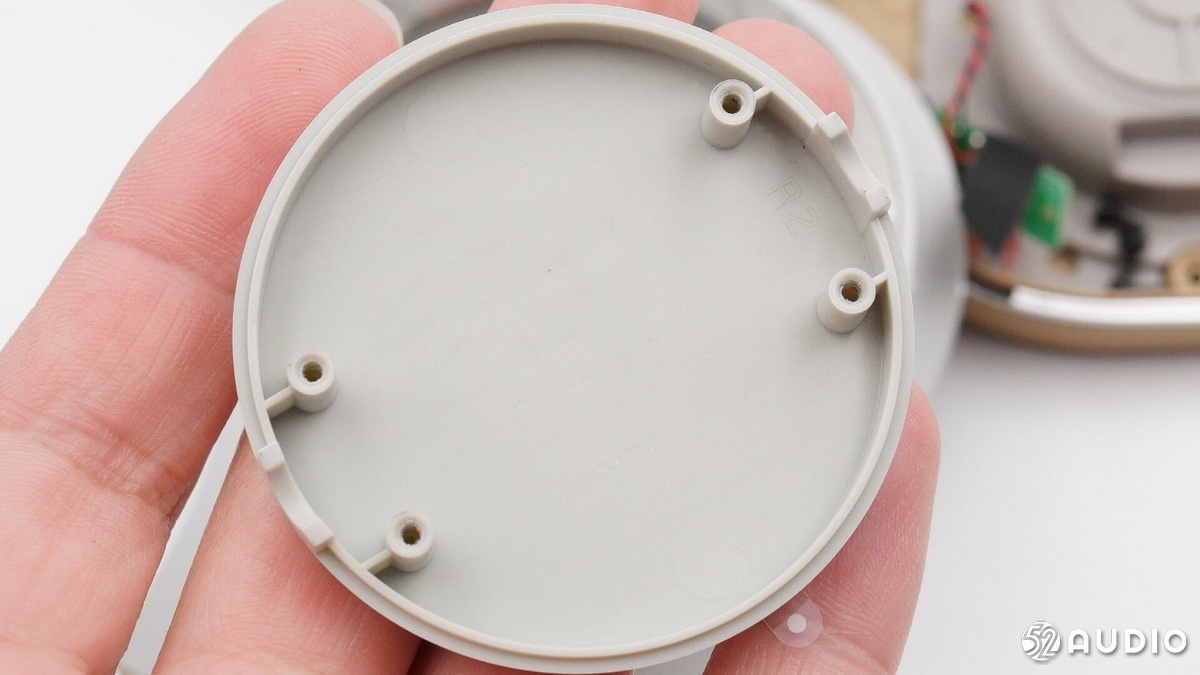

        耳机背板内侧特写。

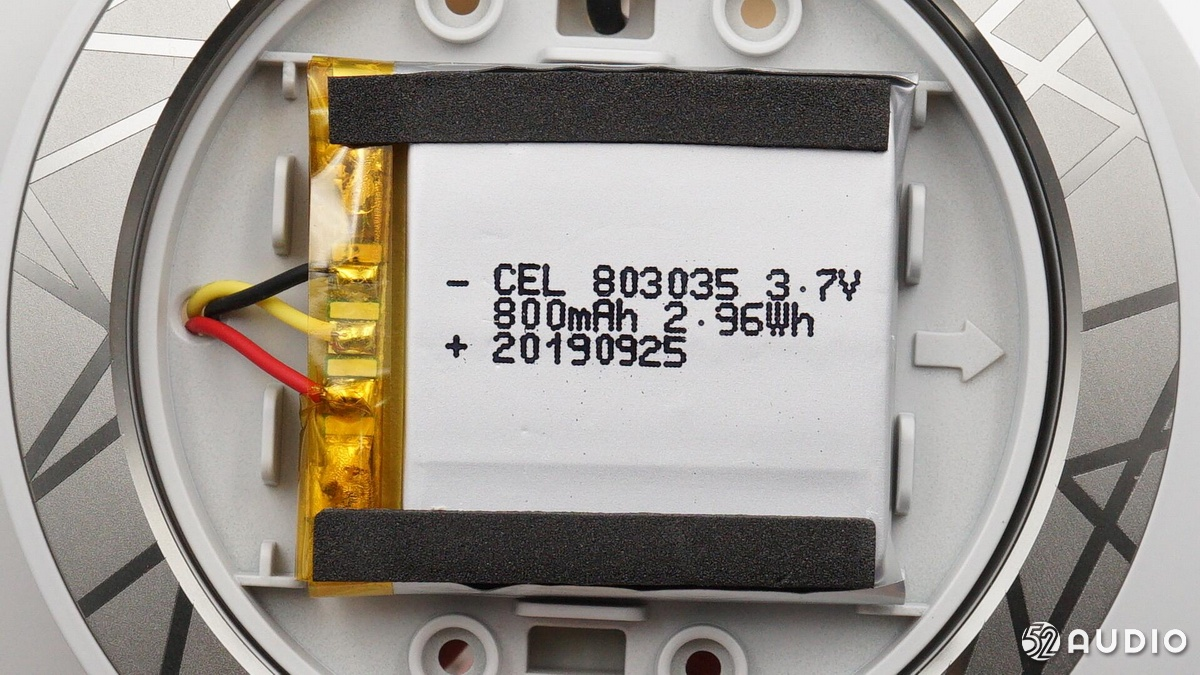

        电池来自CEL金赛尔,型号803035,容量800mAh/2.96Wh,电压3.7V,生产日期2019年9月25





      电池保护板特写,提供电池过压过放以及过流保护。





       打开左耳腔体,腔体内部结构一览。





      卸掉左耳背部盖板。





      盖板内侧有NFC贴片,可以通过NFC实现更快捷的蓝牙配对。

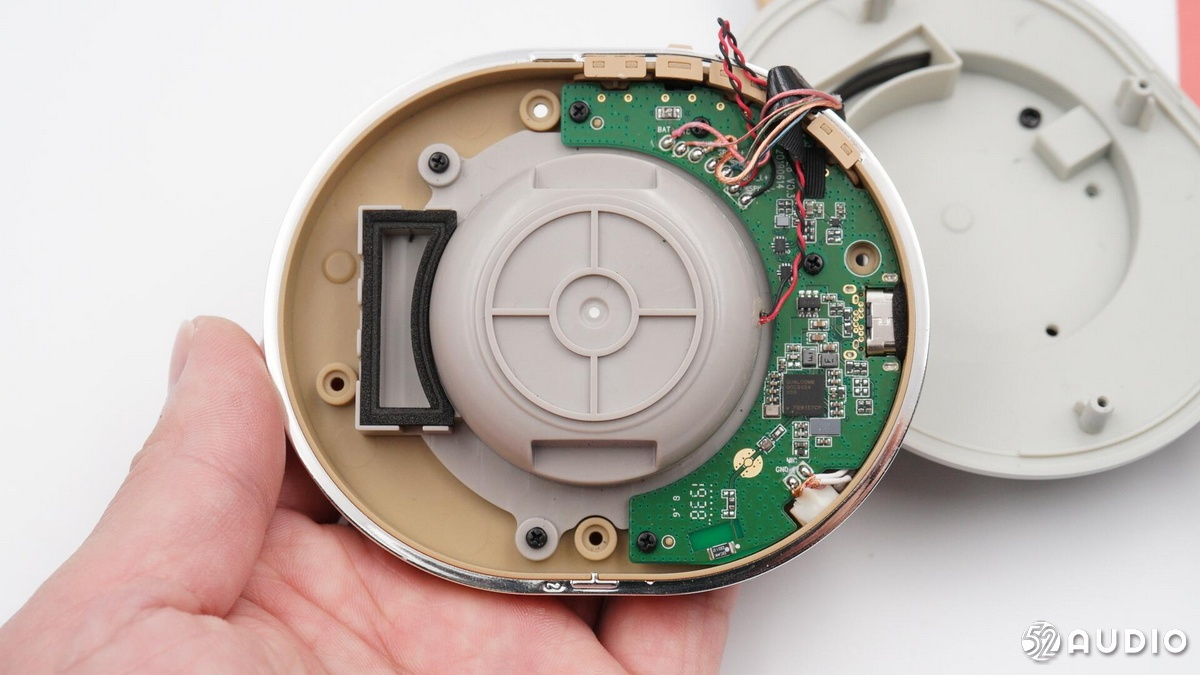

      腔体内结构布局简洁规整,一目了然,主板适应腔体,采用了月牙形外观。





        Type-C充电接口特写,接口采用过孔焊接固定,这种方式可以有效改善接口的使用寿命。接口处有海绵包裹缓冲,同时兼顾遮光作用。

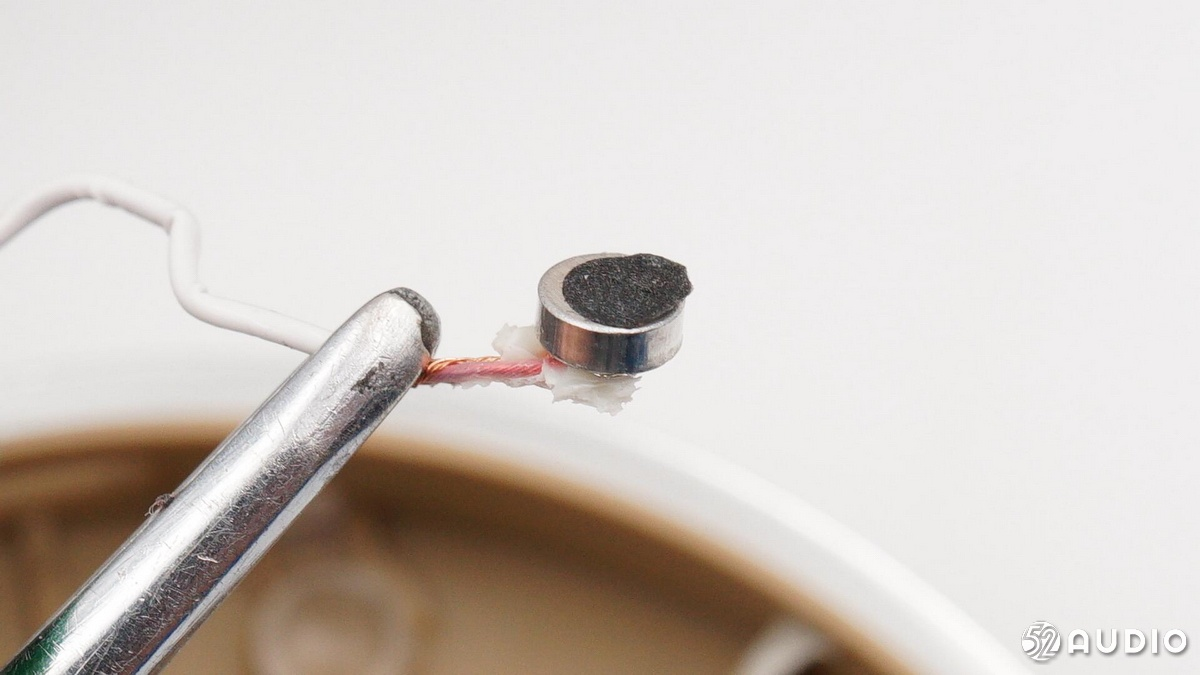

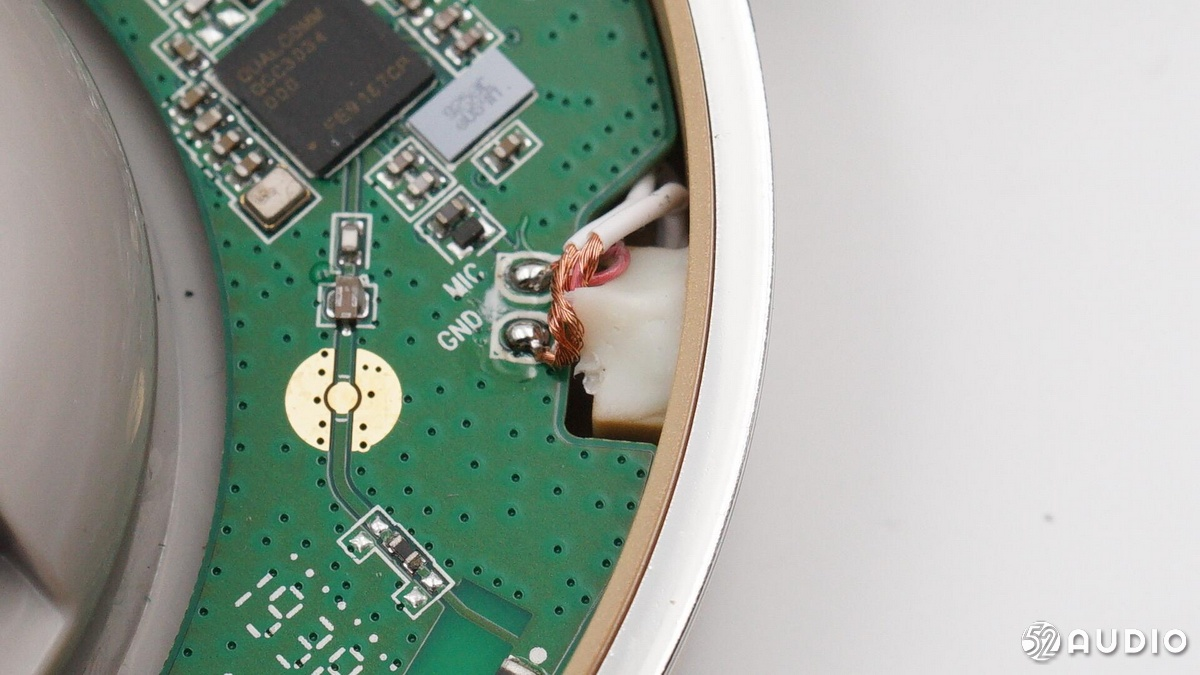

       麦克风单元特写,导线与主板焊接。

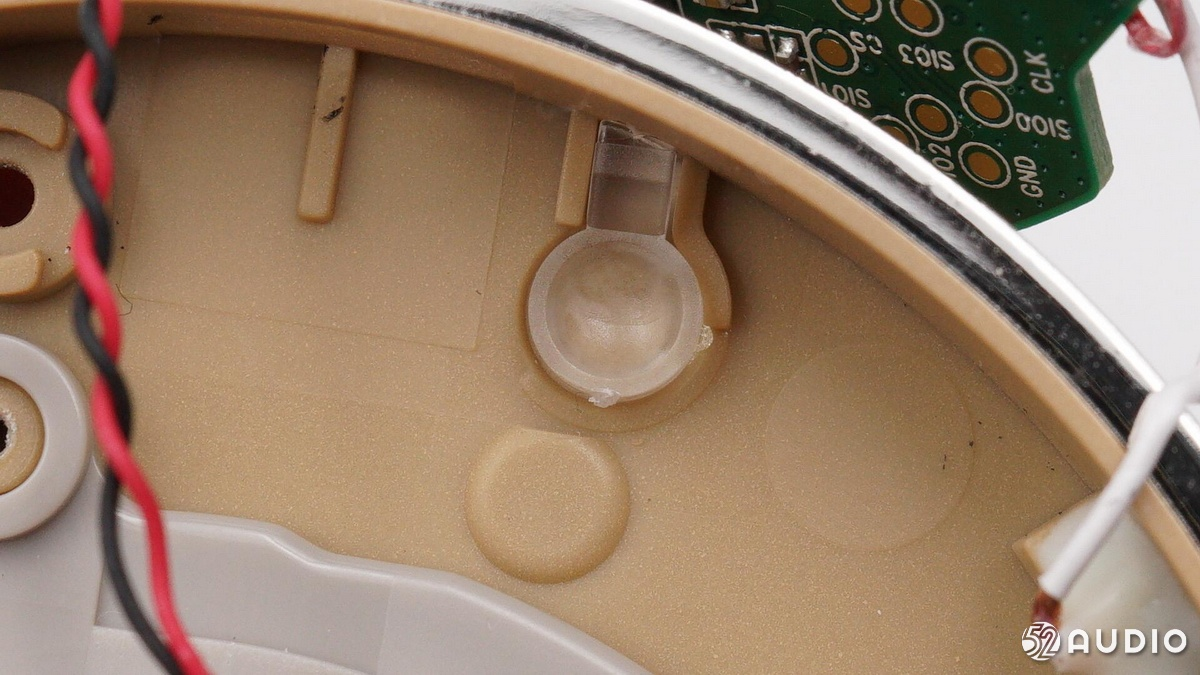

      指示灯导光柱特写。





       三颗物理按键内侧特写。





       驻极体麦克风特写,外部有密封硅胶套,加强麦克风密封性,有助于语音通话质量提升。





       取掉胶套,麦克风还有一层防尘棉覆盖。





      主板正面特写。





      主板背面特写。

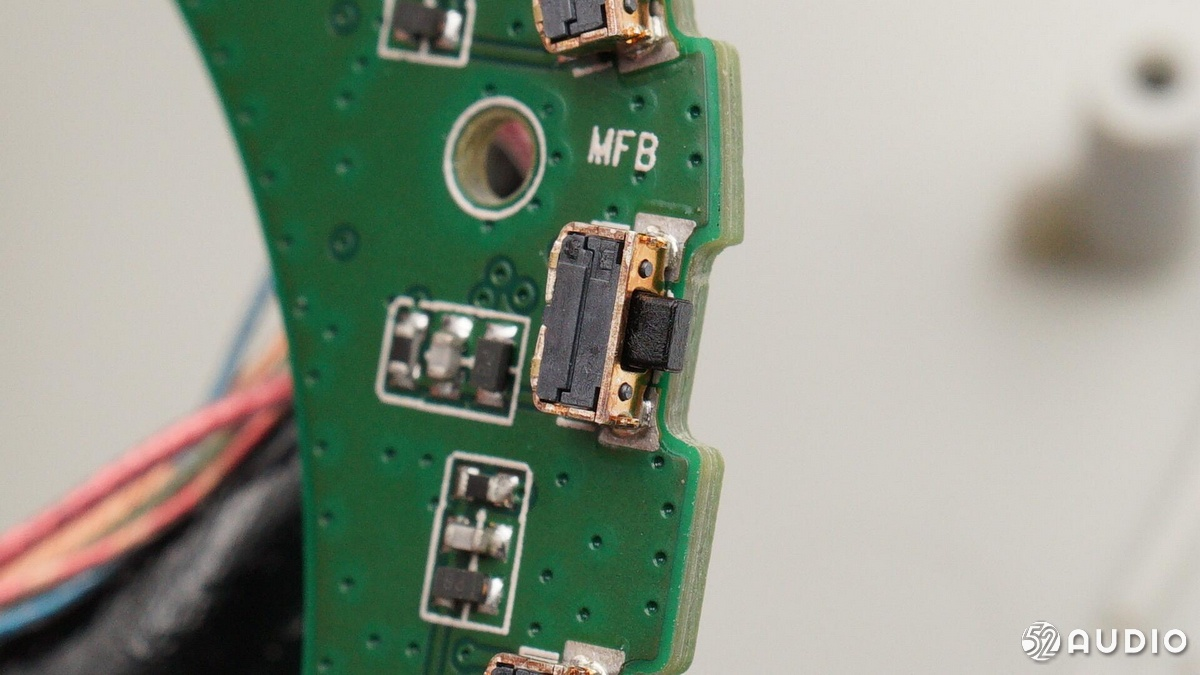

      物理按键特写,四颗为同一规格。物理按键也为过孔焊接固定,可以有效改善按键使用寿命。

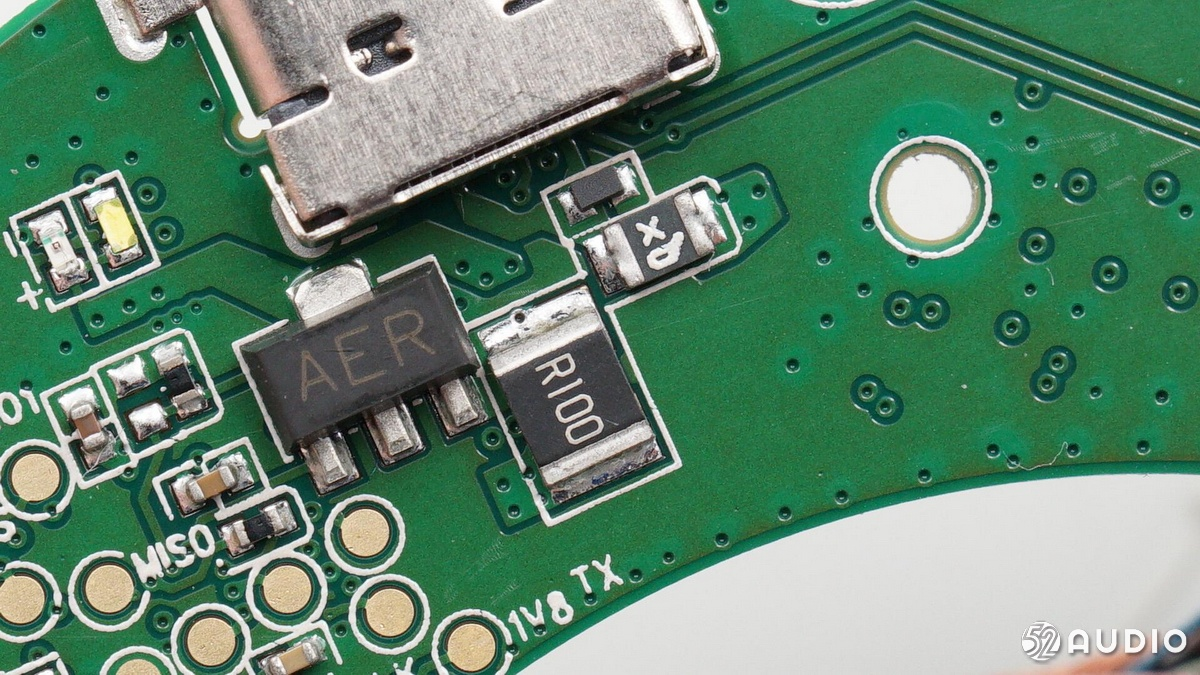

      充电接口下方为内置电池充电的扩流管和电流检测电阻,右侧是一颗自恢复保险丝。





       两颗不同颜色的指示灯特写。

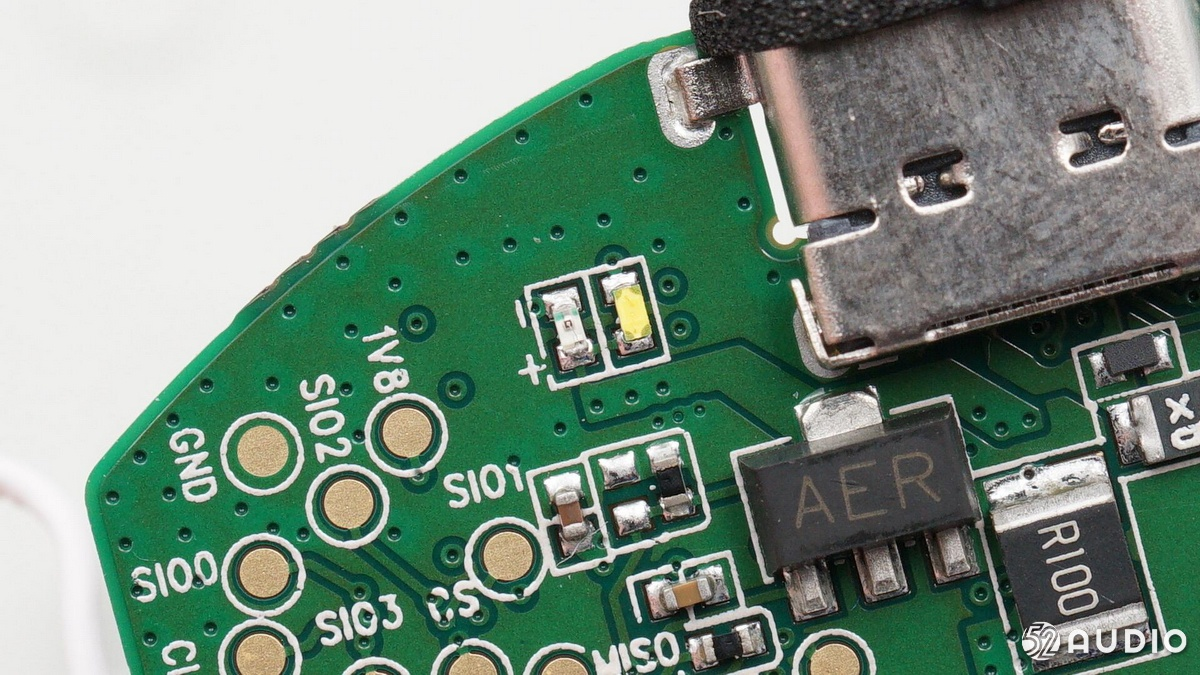

      丝印AER的2SB1424 PNP三极管,用于充电扩流。

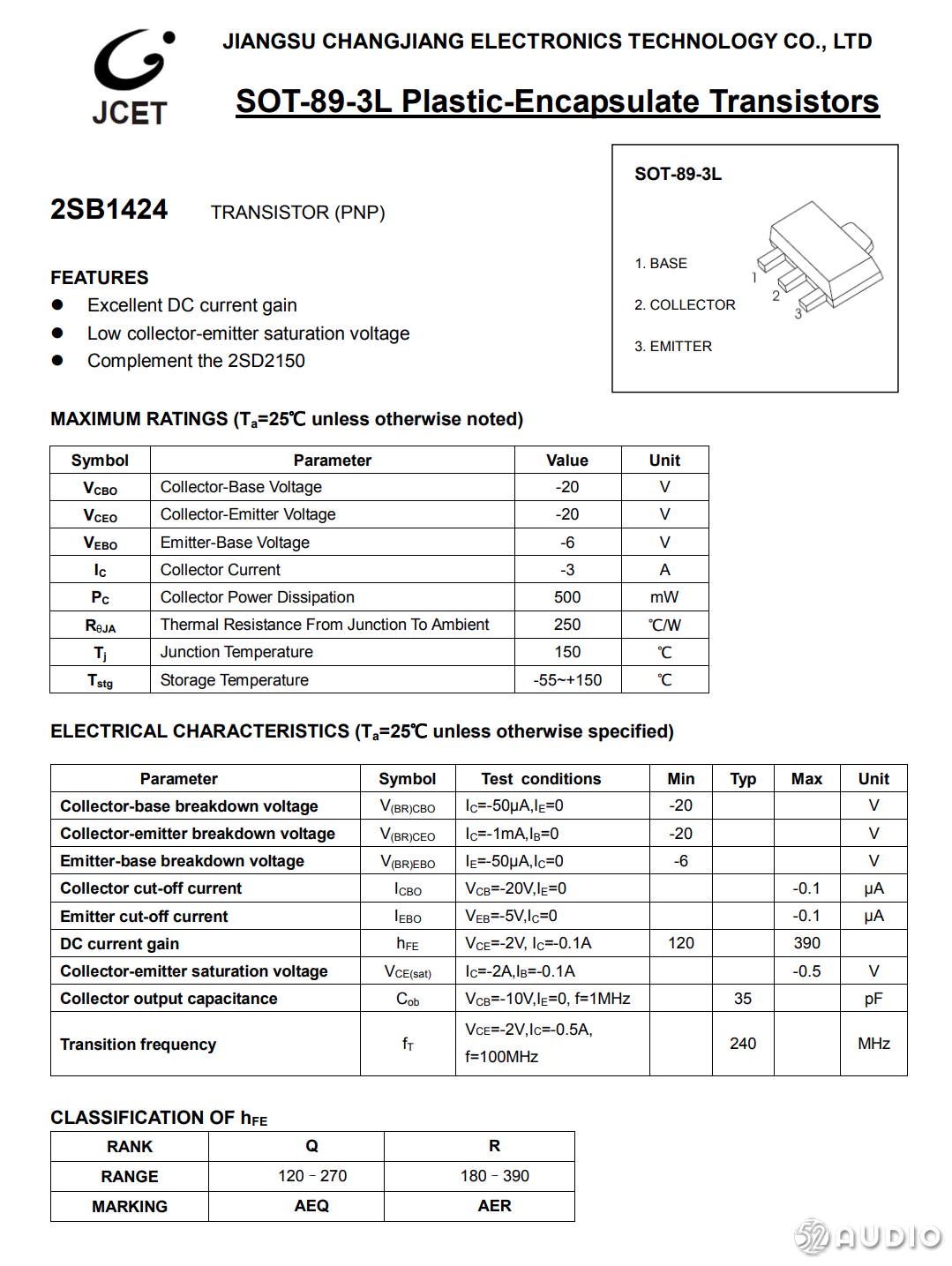

        2SB1424详细资料。

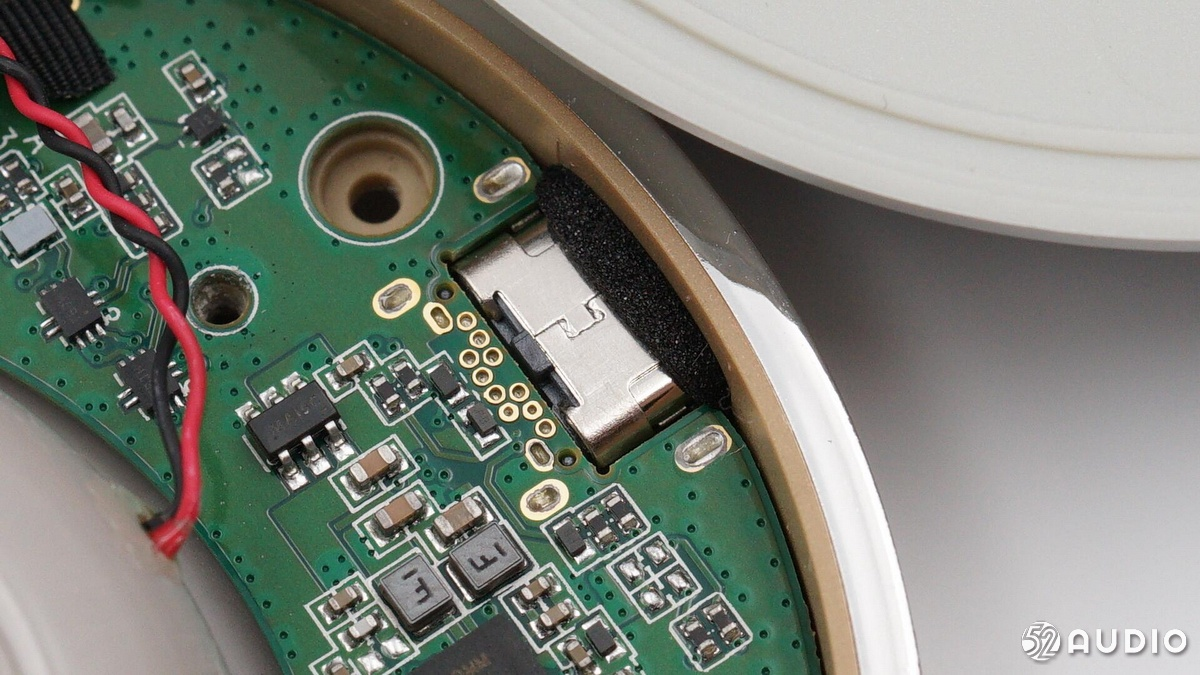

        Type-C充电接口特写,接口位置有一圈海绵,起到缓冲和一定程度的防尘、防水作用。





        陶瓷蓝牙天线特写。

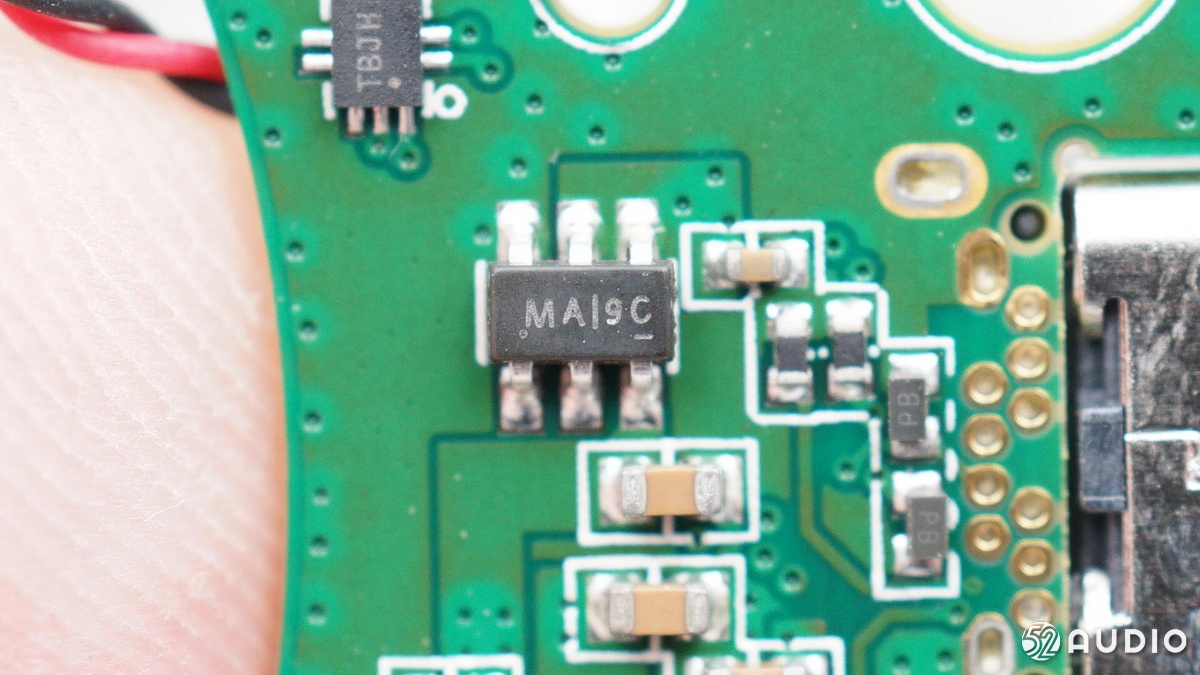

        丝印12的稳压IC

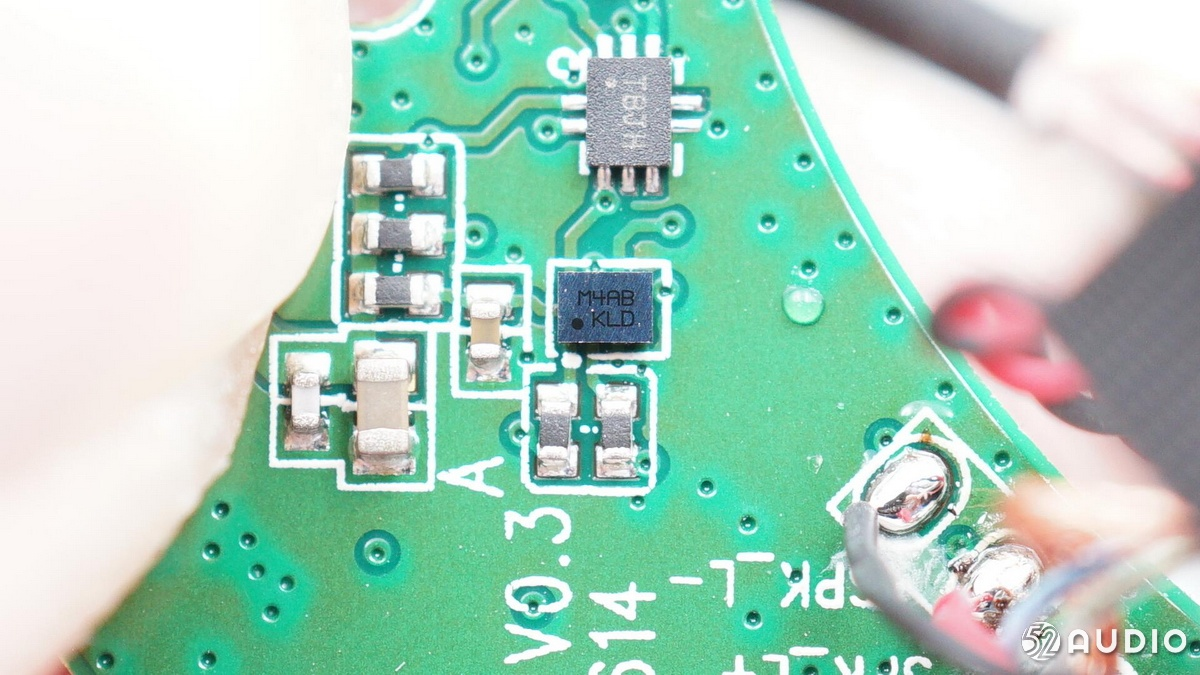

         丝印M4AB KLD的IC.

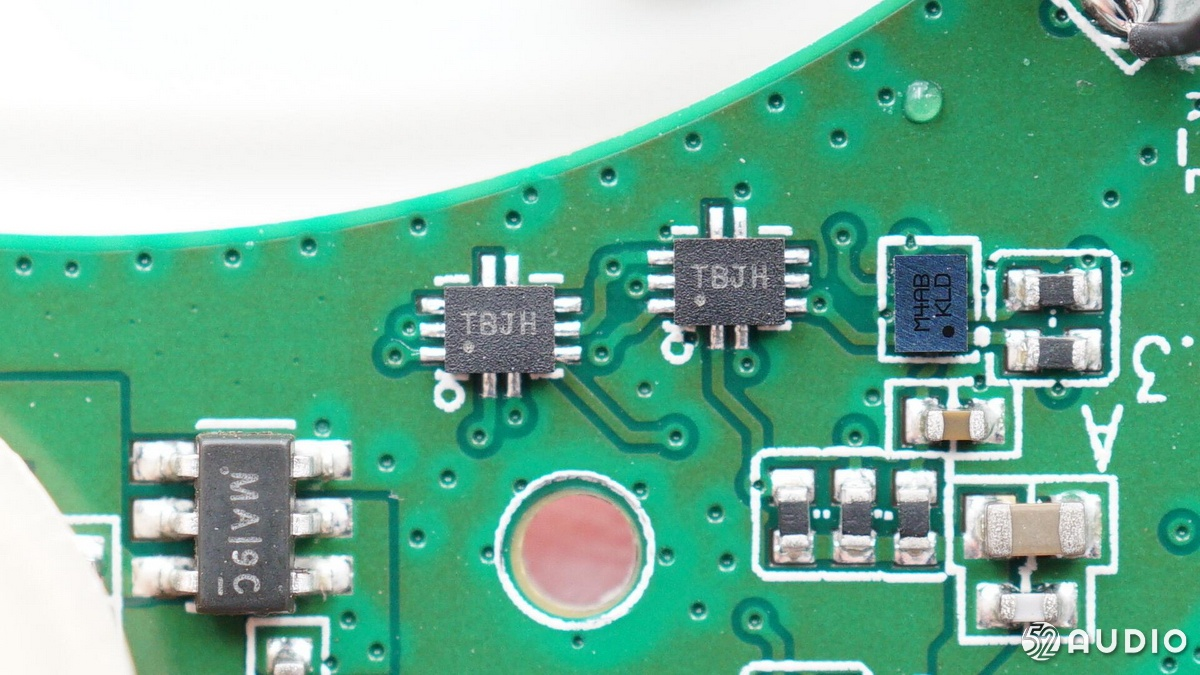

        两颗丝印TBJH的切换IC,用于信号切换。





      钰泰ETA7014,高侧过压保护芯片,保护点可调节,最高耐压36V,内阻35mΩ,支持过热保护,用于输入过压防护。





         钰泰ETA7014详细资料。

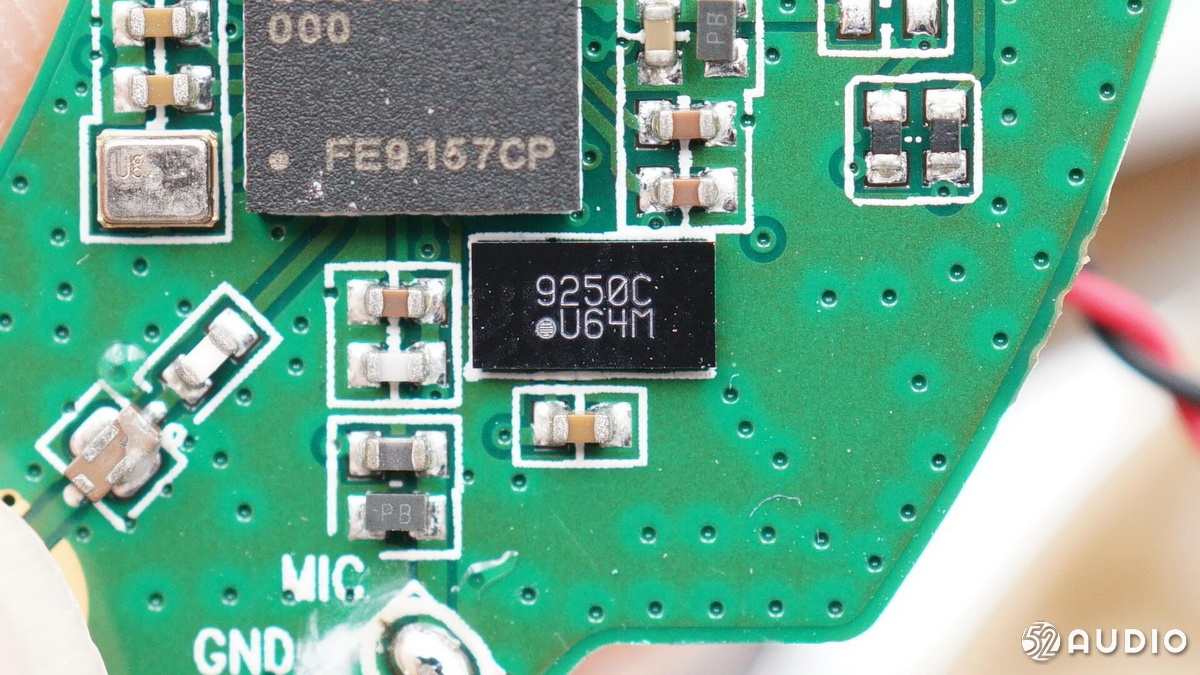

       MX25U6435FBBI 1.8V 64Mb的串口NOR存储器,用来存储耳机的配置信息等。

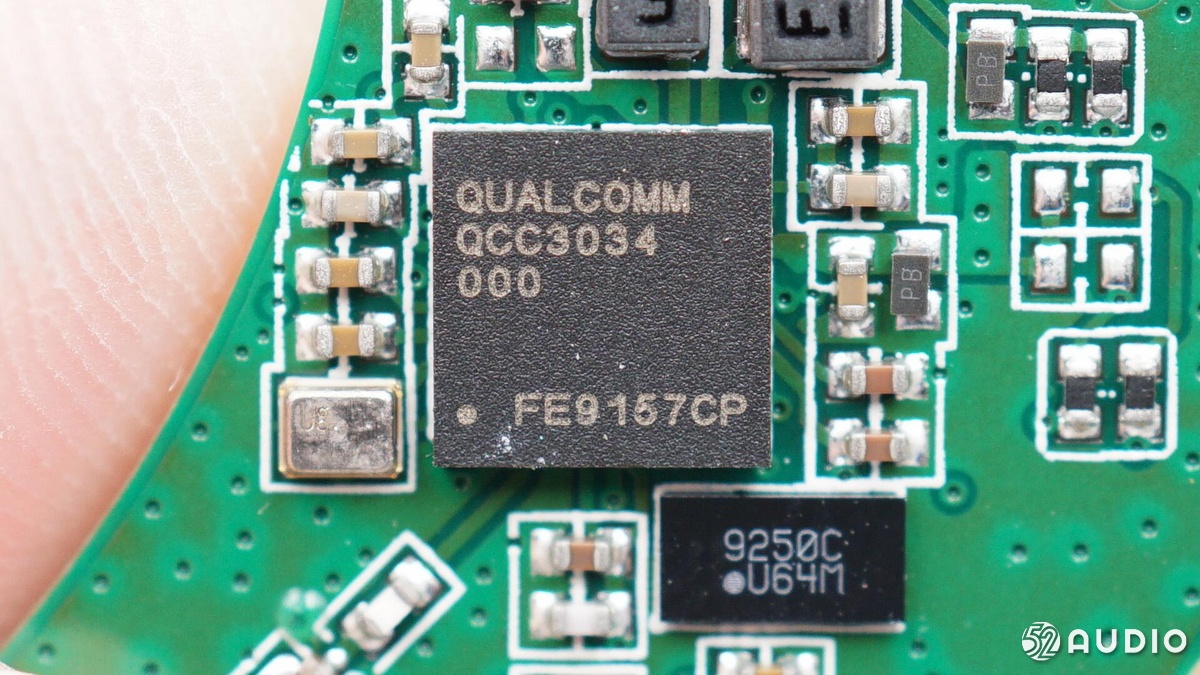

       主控方案来自QUALCOMM高通的QCC3034,它采用VFBGA封装,是一t其玉超低功耗架构的点击固定·蓝牙音频SoC,支持高通aptXTM和aptX HD音频编码,还支持高通的TWS+低延迟技术,不过手机端需要高通骁龙855及以上平台才可支持。



        据我爱音频网拆解了解到, BOSE, SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

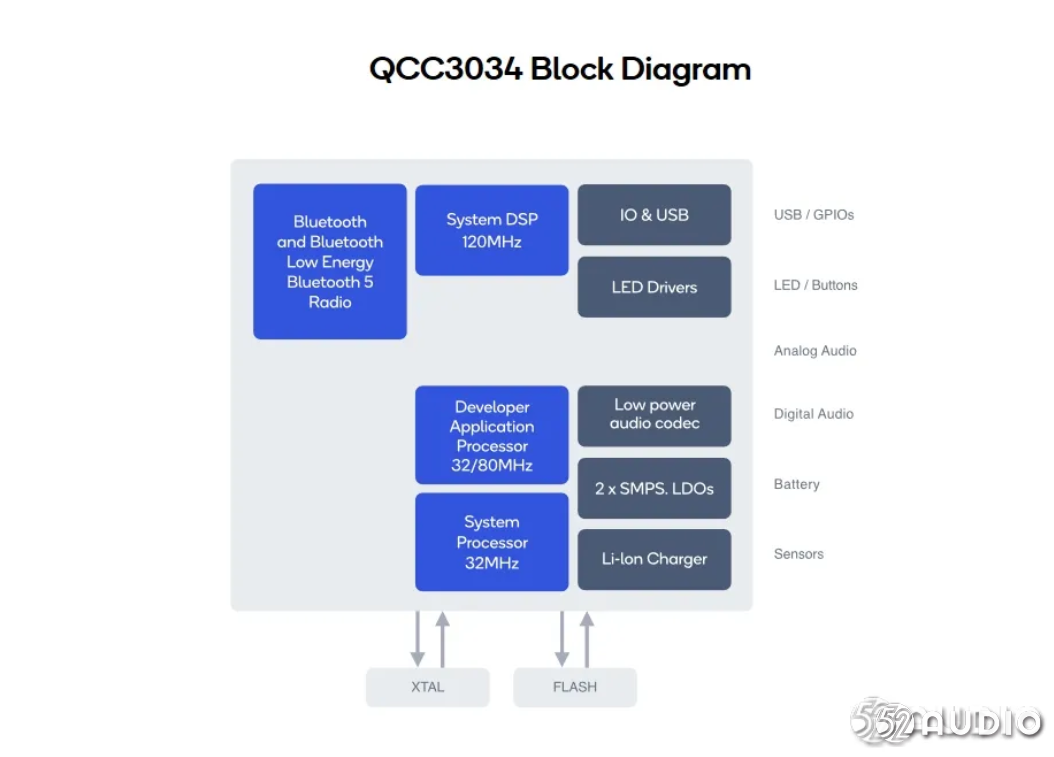

       高通QCC3034芯片框图。

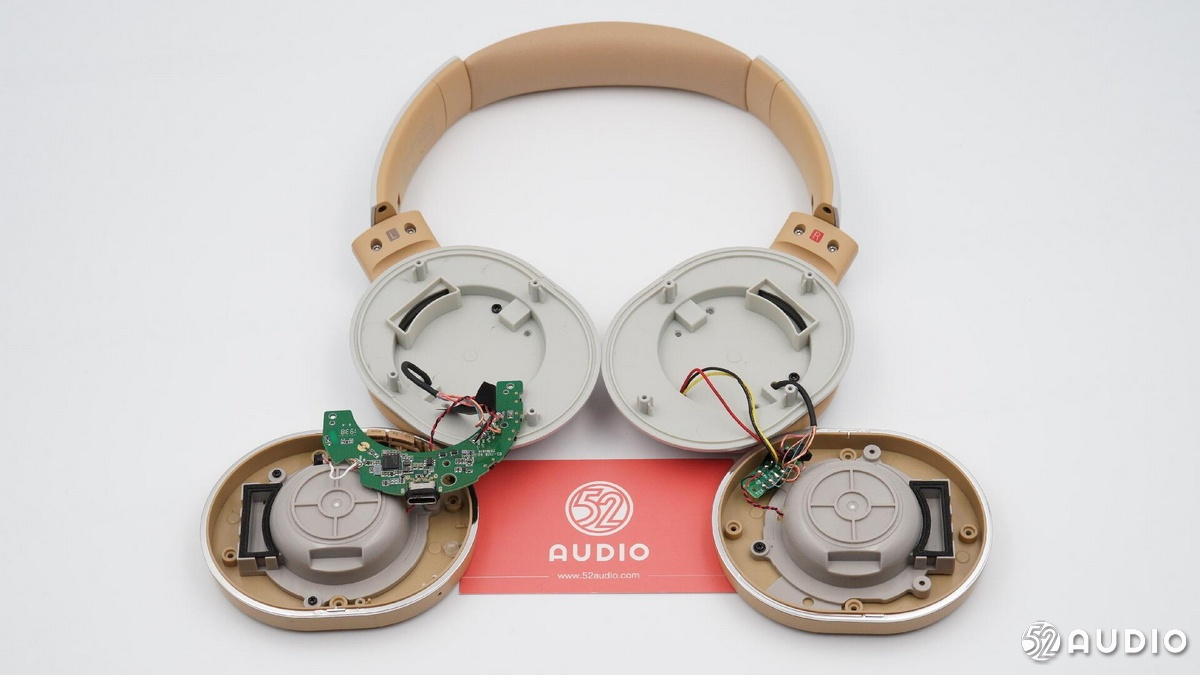

       Cleer ENDURO100头戴蓝牙耳机拆解全家福。



三、我爱音频网总结



       Cleer ENDURO100头戴蓝牙耳机在外观设计上比较突出,头梁与耳机交接结构处采用了圆环的设计,加以亮面条纹,具有很强的辨识度;外观功能性上也具备了如今一款头戴耳机的各种功能,可实现伸缩、旋转以及折叠各种调节,提升个性化需求。头型设计符合人体工学,搭配亲肤蛋白皮头套和耳套,实际佩戴舒适,有效降低长时间佩戴产生的压迫感以及闷热感。· 内部结构设计规整,布局合理,看起来简洁而又严谨,满足功能性的同时,也兼顾可制造性和可维修性,可以看出良好的工业设计素质。扬声器尺寸约为40mm;电池单元位于右耳内,电池容量800mAh,来自金赛尔。主板位于左耳内,盖板内侧有NFC天线,实现一触即连功能;



        内部结构设计规整,布局合理,看起来简洁而又严谨,满足功能性的同时,也兼顾可制造性和可,维修性,可以看出良好的工业设计素质。扬声器尺寸约为40mm;电池单元位于右耳内,电池容量800mAh,来自金赛尔。主板位于左耳内,盖板内侧有NFC天线,实现一触即连功能;



        主板上,主控芯片采用高通的QCC3034基于超低功耗架构的蓝牙音频SoC,结合软件搭载的高·通aptXTM和aptx HD音频编码,提供高清音质和低延时;电路保护方面,钰泰ETA7014输入过压保护IC,用于保护耳机内部电路,且按键与接线处均有TVS静电防护。



        从整体来看, cleer ENDURO 100头戴蓝牙耳机做工精良,用料足,超100小时的续航能力在头戴耳机中拥有较强的竞争力。并采用了Cleer专利无铁芯喇叭技术的扬声器来对声音保驾护航,是一款质量较为过硬且对音质有追求的产品。



         Cleer作为一个工业设计与性能兼备的美国音频品牌,希望通过细节丰富的声音、时髦前卫的设·计以及强悍稳定的性能, Cleer的沉浸式耳机和音响能轻松创造个性化的使用环境,让用户时刻保持在最佳状态,玩得尽兴,自在工作,尽享当下每时每刻。
